这套阶梯式多工位承载壳体,最初是面向桌面通讯终端集中收纳、工位信号转接设备排布场景做的结构方案,日常在营业厅工位、车间调度台、小型通讯测试台面上比较常见,用来同时承托多台手持终端、信号适配模块或者通讯接口单元,避免多台设备平铺摆放占用过多台面空间,也能理顺终端背后的接线走向。

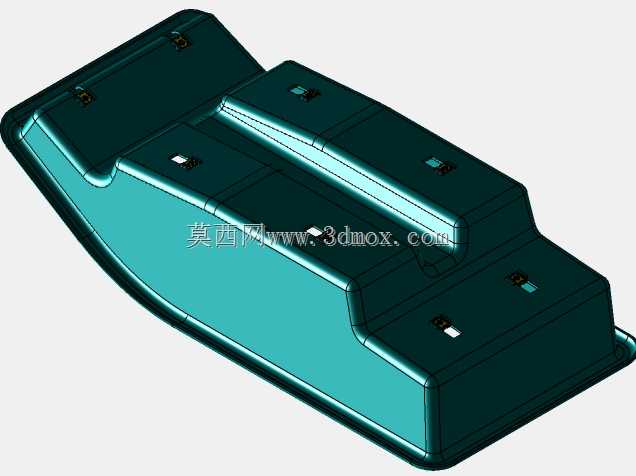

从整体布局来看,壳体采用三级阶梯抬升的造型逻辑,后排工位高度最高、中排次之、前排最低,每一级台面上都预留了终端定位嵌位与接口避让缺口,多台设备并排摆放时,每台终端的操作面、指示灯区域都不会被前排设备遮挡,操作人员站在台面前可以直接看清所有工位的状态,插拔接线时也不需要挪动其他设备。壳体侧边做了大弧度过渡折弯,没有尖锐外凸棱边,在人员频繁走动的调度工位上,能避免剐蹭线缆或者磕碰到操作人员手臂。
设计阶段最先敲定的是各阶梯的高度差:如果相邻阶梯高度差过小,后排终端的下半部分会被前排遮挡,指示灯、操作按键的可视角度会受影响;高度差过大则会让整体结构重心偏高,台面摆放时稳定性下降,同时壳体注塑成型时侧壁拔模行程过长,容易出现侧壁缩水、脱模变形的问题。最终把每一级阶梯的高度差控制在单台终端厚度的1.2倍左右,既保证所有工位完全无遮挡,也让整体重心落在底座底面的支撑轮廓范围内,即使台面上有轻微碰撞,整组设备也不会出现倾翻。
台面各个工位上的小尺寸缺口,分别对应终端的充电触点、数据接口与定位凸点,装配时终端顺着缺口方向放下去就能自动对准位置,不需要额外调整对位;壳体内部在每个工位下方都预留了走线槽空间,终端引出的数据线、充电线可以顺着阶梯内侧的空腔统一归集到壳体后侧的出线口,台面上不会出现线缆交错缠绕的情况,后期维护时单独拔掉某一台设备的接线,也不会牵动其他工位的线路。
安装边界方面,壳体底面为整面平整支撑结构,不需要额外打孔固定,直接放置在水平台面上即可,底面四周做了小幅外翻边,增大和台面的接触面积,即使摆放台面存在轻微的不平整,外翻边也能保证壳体放置平稳,不会出现晃动感。整体外轮廓的长宽比例适配常规调度台面的纵深尺寸,阶梯朝向操作人员一侧布置,后侧预留出接线弯曲的空间,出线口距离墙面预留至少30mm的间隙,避免线缆过度弯折导致芯线断裂。
壳体壁厚按照常规注塑工艺做均匀化处理,所有转角位置都做了圆角过渡,避免注塑过程中应力集中导致开裂;阶梯衔接的位置内侧布置了加强筋,在不增加外壁厚度的前提下提升整体刚性,长时间承托多台终端也不会出现阶梯面下凹变形的问题。侧壁的倾斜角度同时兼顾拔模需求与外观造型,脱模方向沿壳体竖直方向,不需要额外做侧向抽芯结构,能简化模具结构,降低量产时的模具加工成本。
在实际工位改造中,这类阶梯底座还可以根据摆放终端的数量调整工位间距,当前结构的六个工位可以同时容纳六台同规格手持通讯终端,若后续终端尺寸更新,只需要调整台面上定位缺口的位置与大小,底座整体阶梯框架不需要做大幅改动,结构扩展性较强。壳体两侧的空间还可以预留标签粘贴位,对应每个工位标注终端编号,方便调度人员快速区分不同线路对应的设备。
