卡扣自动插装机架式工作站

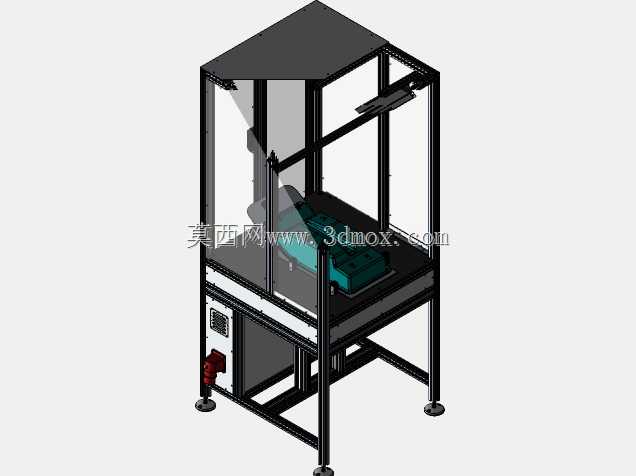

　　这套机架式工作站围绕小型卡扣零件的插装工序展开结构设计，整体采用工业铝型材搭建承力框架，底部设置方管焊接底架与可调脚杯，兼顾机架刚性与现场水平调平需求。设备上层为封闭作业腔，三面配置透明亚克力防护板，顶部加装遮光顶板，既可以阻挡压装过程中可能飞溅的细小零件，也能减少外部光线对工位检测元件的干扰，正面预留开口用于工件上下料与维护操作。

　　从工位布局来看，下层框架左侧布置电气安装板与气动处理组件，电磁阀、气源处理器、接线端子等元件集中安装在可拆卸侧板上，气路与线路沿型材槽内走线，外部无裸露拖链，现场布线整洁且便于后期故障排查。中部工作台面采用钢板加工而成，台面预留多组安装孔位，可根据不同产品载具更换定位夹具，当前工位配置的仿形载座用于承托待装配壳体，卡扣通过振动盘直振送料后分料定位，再由横向布置的压装执行机构将卡扣推入壳体预设卡槽内。

　　框架立柱采用4040系列铝型材，相邻型材通过内置角件与螺栓连接，无需焊接即可保证装配精度，后期改造时可直接拆解重组。底部脚杯采用橡胶垫减震结构，设备运行时压装机构产生的往复冲击力可通过脚杯缓冲传递至地面，无需额外浇筑地基，普通车间环氧地坪即可放置。整机占地面积控制在较小范围，宽度方向预留操作空间后可直接嵌入现有流水线旁，工件由人工放入载具或者接驳前段输送线均可适配。

　　防护门与框架之间设置安全联锁开关，当防护挡板被意外拉开时，设备压装动作会立即切断动力输出，避免操作人员误入作业区域发生夹伤风险。工作台下方预留空置仓位，可集成安装废料收集盒或者卡扣料仓，单次补料可满足数小时连续生产需求。压装执行端采用导向轴搭配直线轴承的导向结构，压头行程与压力可通过调压阀与位移传感器匹配调整，针对不同规格卡扣仅需更换压头与载具定位块，无需改动主体机架结构。

　　三维建模过程中所有铝型材、脚杯、门锁、合页等标准件均按实际供应商样本尺寸建立，装配时校验了防护门开合角度、执行机构运动行程与工件取放空间，不存在运动干涉问题。框架各连接点位的螺栓孔位全部在工程图中导出标注，钣金加工件与亚克力板均可直接按图下料加工，现场组装时按照分层装配顺序先搭建底架再拼接上层框架，最后安装电气与气动元件，整体装配流程清晰，对组装人员技能要求较低。

　　该类设备常见于消费电子组件、小型家电塑料壳的卡扣装配工序，替代人工手动按压卡扣的作业方式，压装一致性远高于人工操作，可避免卡扣未压到位或者压合歪斜导致的装配不良。设备侧面预留扩展接口，后续可增加扫码枪、不良品分拣通道或者人机交互触控屏，进一步升级为带数据追溯功能的智能装配工位。
