可角度调节式机加工夹持虎钳结构

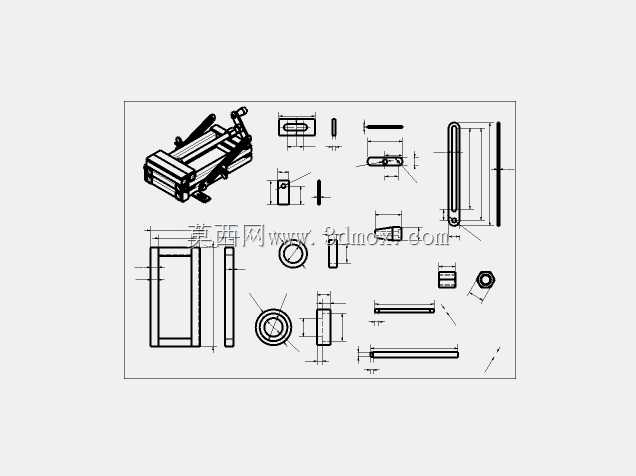

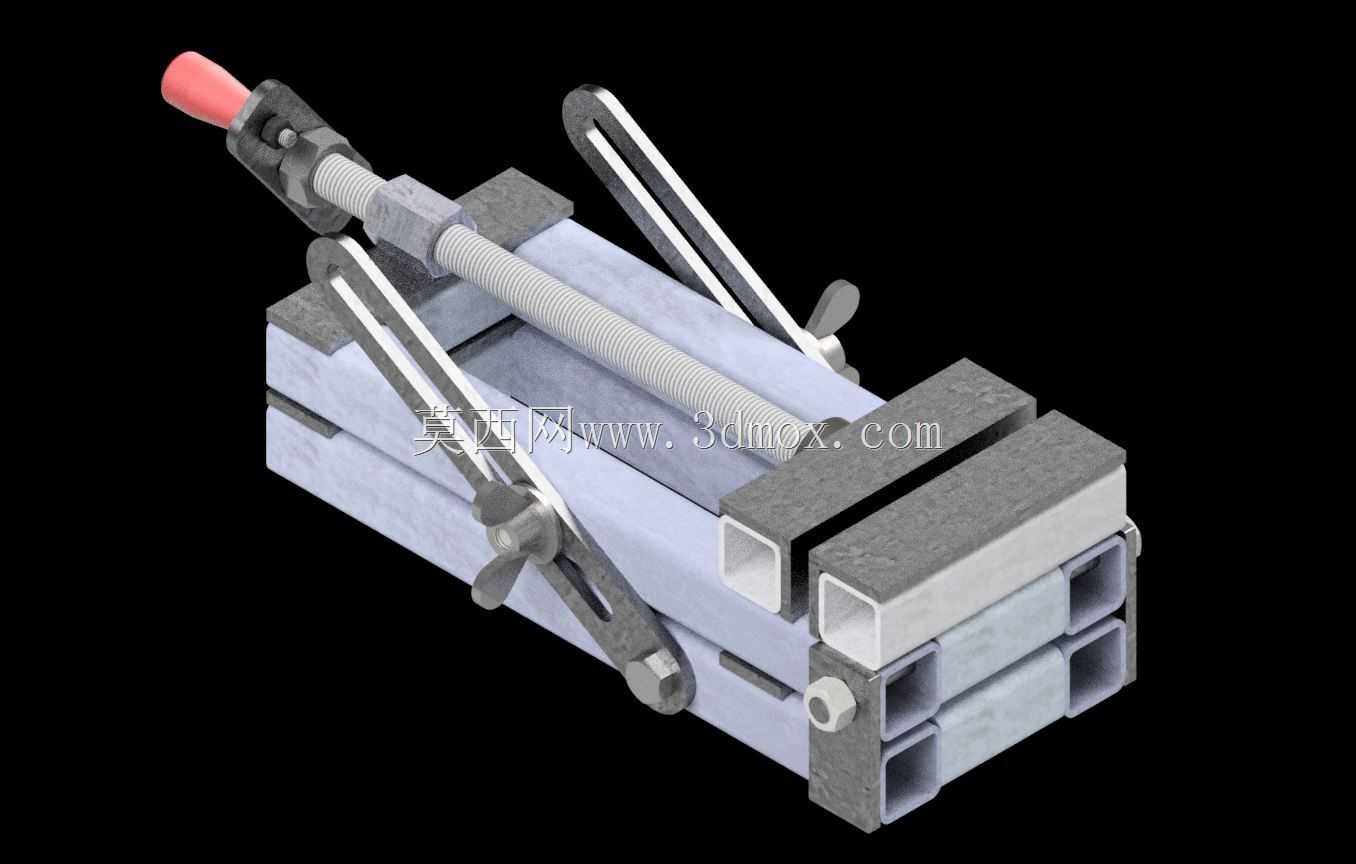

在单件小批量机加工、钳工修配、模具研配这类需要灵活调整工件装夹角度的作业场景里，普通固定式虎钳往往需要搭配角度垫铁才能完成斜面、斜孔的加工找正，反复拆装垫铁、打表找正的过程会耗费大量辅助工时，而可倾斜结构的虎钳正是针对这类痛点设计的夹持工装。这款虎钳的核心功能是在不拆卸工件的前提下，绕水平转轴调整钳身整体倾斜角度，覆盖日常加工中常见的0到90度斜面装夹需求，调整到位后通过侧边的锁紧机构完成角度固定，锁紧组件采用多螺栓顶紧配合摩擦片的结构，避免重切削时钳身出现角度偏移。从设计思路来看，这款虎钳保留了普通平口钳的丝杠进给夹持结构，钳口部分采用标准可更换式硬钳口，磨损后可快速替换无需整体报废，底座部分保留了与机床工作台T型槽匹配的安装凸台，安装边界尺寸与同规格普通平口钳保持一致，可直接替换原有工位的固定式虎钳，无需重新调整工作台T型块位置或加工安装孔。钳身的倾斜转轴采用偏心锁紧结构，松开锁紧手柄后可快速扳动钳身调整角度，转轴旁设置有角度刻度线，粗调时可直接参照刻度快速定位到目标角度，精调时可配合百分表打表校正，兼顾调整效率与装夹精度。夹持行程设计上，这款虎钳的钳口最大张开量适配常规中小型零件的装夹需求，钳身高度经过优化，倾斜到最大角度时钳口顶端不会与机床主轴或刀具发生干涉，底座的安装孔位间距符合通用机用虎钳的安装标准，无论是安装在铣床工作台、钳工台还是磨床磁性吸盘旁的辅助工位，都能快速完成固定。日常使用中，这类可倾虎钳多用于加工带斜度的模具镶件、小型焊接组件的斜面打磨、液压阀块的斜孔钻削等工序，相比组合式角度夹具，它的集成度更高，没有零散的垫铁配件，不会出现工位上配件遗失的问题，丝杠部分保留了防尘结构，可阻挡加工产生的铁屑、磨削砂粒进入传动副，延长日常维护周期。钳身的主体结构采用铸铁材质，保证夹持时的刚性，活动钳身的导轨面经过刮研处理，进给时无卡顿，夹持工件时不会出现钳口上翘的问题，倾斜锁紧机构的受力点经过配重计算，调整角度时不会出现钳身突然下坠的情况，操作安全性更高。
