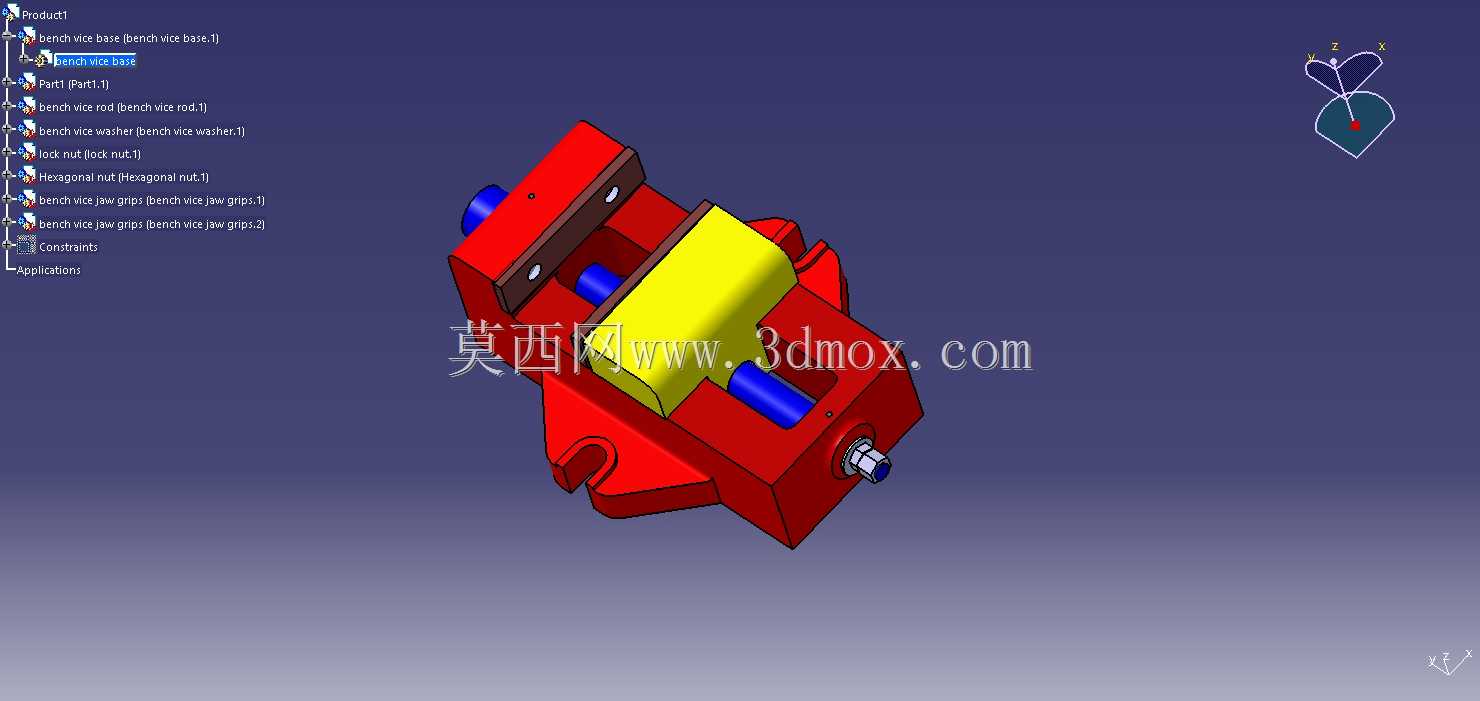

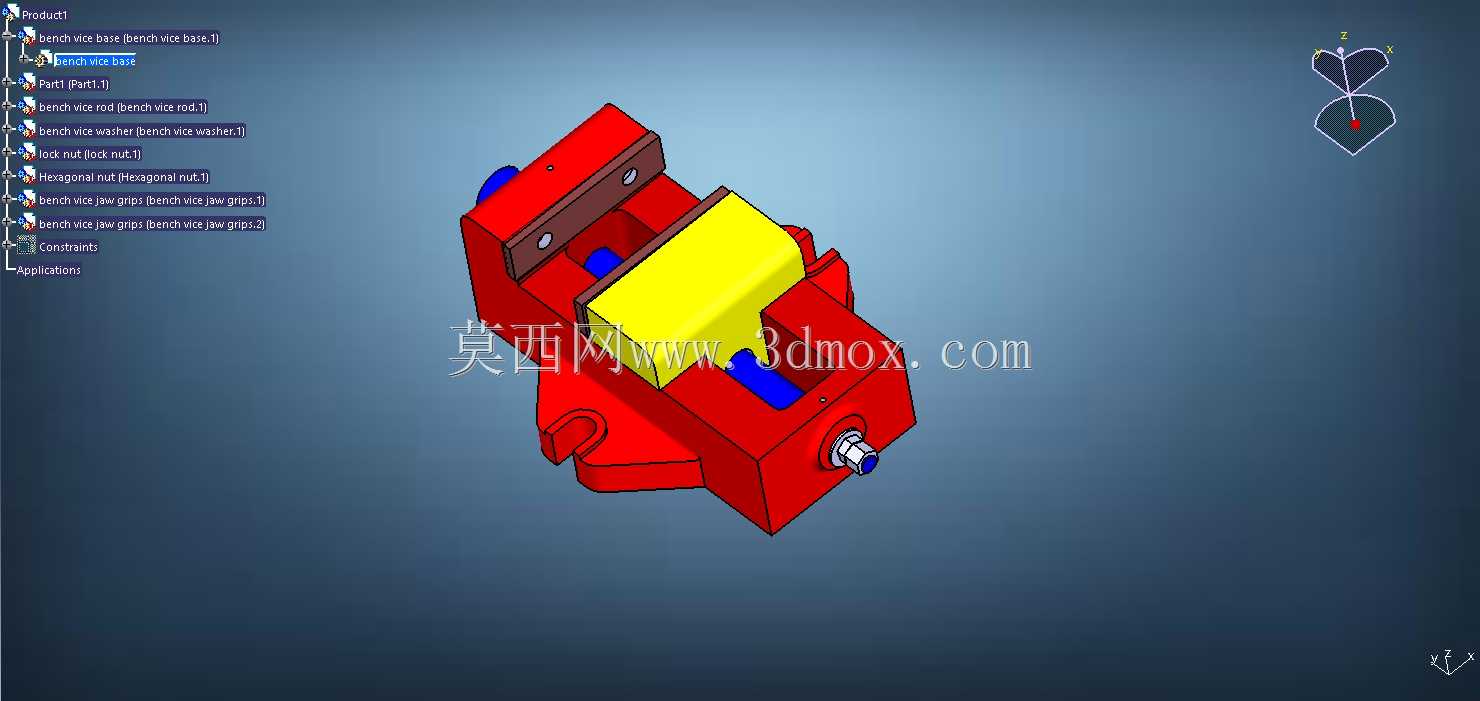

机加工用台虎钳夹持总成结构设计

在常规机加工、钳工装配、工件修配场景中，台虎钳是工位上最基础也最高频的夹持工装，这套台钳总成的结构设计完全围绕现场使用的刚性需求展开，没有冗余的装饰性结构，所有部件的形态都服务于夹持稳定性与操作便捷性。从实际安装边界来看，该台钳底部设置了适配标准工位台的安装凸耳结构，可通过螺栓直接固定在钳工台、铣床辅助工作台的T型槽面上，安装孔位的间距匹配常规工位的预留安装尺寸，不需要额外加工转接板即可完成装夹固定，整体底座的轮廓尺寸适配大多数中小型加工工位的摆放空间，不会占用过多操作台面，同时预留了足够的工件操作避让空间。

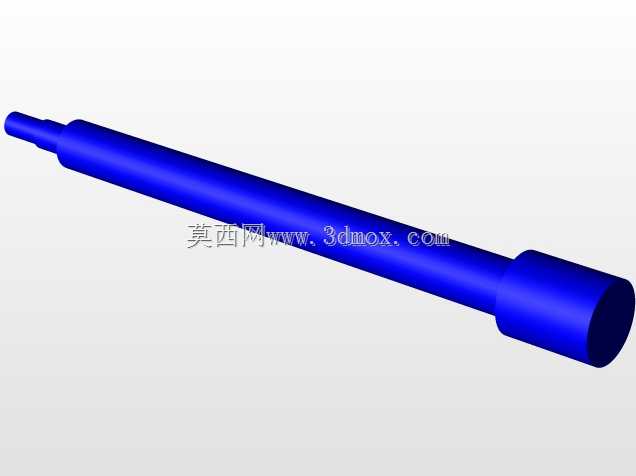

从功能特性上看，这套台钳采用丝杠副传动实现活动钳身的进给，钳口位置预留了可更换的硬质钳口条安装位，日常加工中如果钳口磨损、出现夹持打滑的情况，只需要拆卸固定螺栓即可更换钳口配件，不需要整体更换钳身，大幅降低了工装的维护成本。固定钳身与活动钳身的配合面采用了燕尾导轨结构，相比平导轨结构，燕尾导轨的导向精度更高，承受侧向夹持力时的抗倾覆能力更强，在进行錾削、轻量铣削等带冲击载荷的加工操作时，活动钳身不会出现抬升、偏移的问题，能始终保持钳口的平行度，保障工件夹持的定位精度。

设计思路上，这套结构优先考虑了不同工况的夹持适配性，钳身内部的丝杠行程覆盖了常规中小型工件的夹持范围，既可以夹持小型的轴类、板类零件进行修配，也可以通过调整钳口开度容纳中等尺寸的异形工件。钳身主体采用箱型加强筋结构，在保证整体刚性的前提下尽可能降低了整体自重，既满足了夹持时的抗形变要求，也方便在需要调整工位时进行短距离搬运。丝杠末端的操作端设置了标准的加力杆安装孔，常规手动操作时可以直接转动手轮，遇到需要大夹持力的加工场景时，可以插入加力杆增大输入扭矩，获得足够的夹紧力，避免加工过程中工件窜动。

在实际应用中，这类台钳不仅可以用于钳工手工操作场景，也可以作为小型铣床、钻床的配套夹持工装使用，钳身的基准面平面度控制在常规机加工要求的公差范围内，安装后可以直接作为工件定位的基准面使用，不需要额外进行找正校准。活动钳身与丝杠的连接位置设置了防松间隙结构，长期使用出现磨损后，可以通过调整镶条补偿导轨间隙，始终保持钳身的运动精度，延长整套工装的使用寿命。整体结构没有复杂的异形曲面，所有零部件都可以通过常规的机加工工艺完成生产，加工成本可控，配件通用性强，适合作为车间工位的标准工装配置。
