小型外螺纹连接直动式溢流安全阀

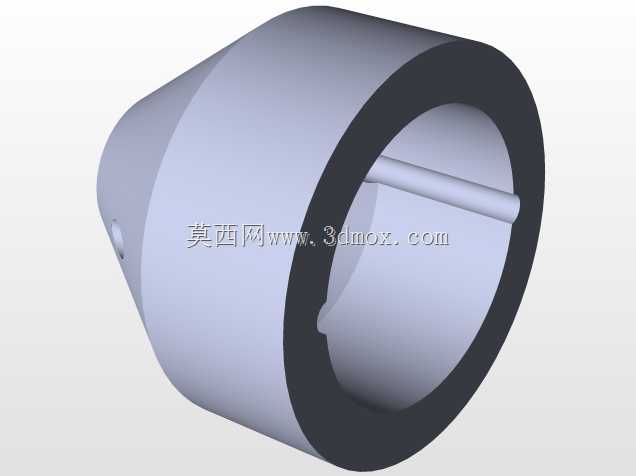

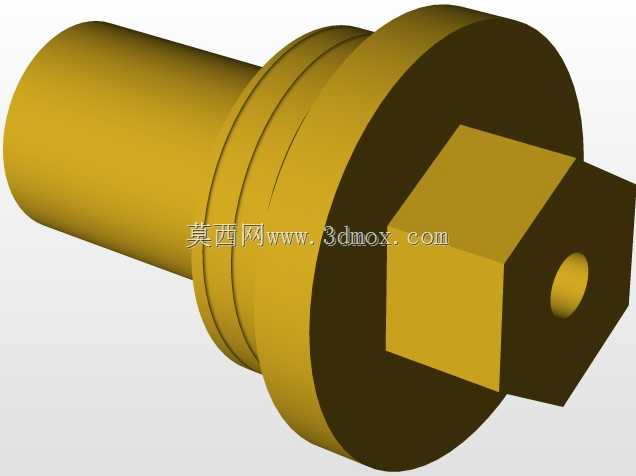

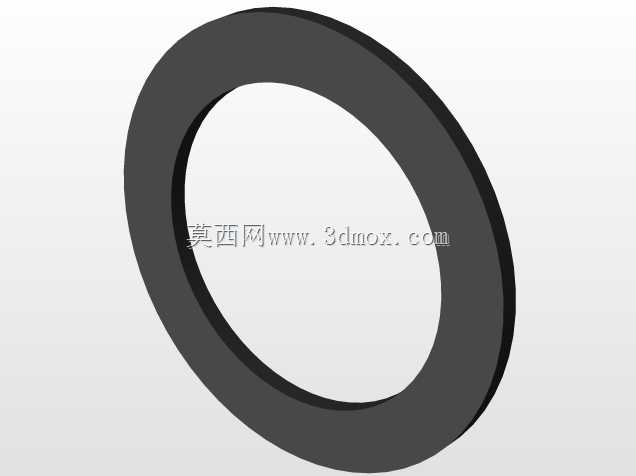

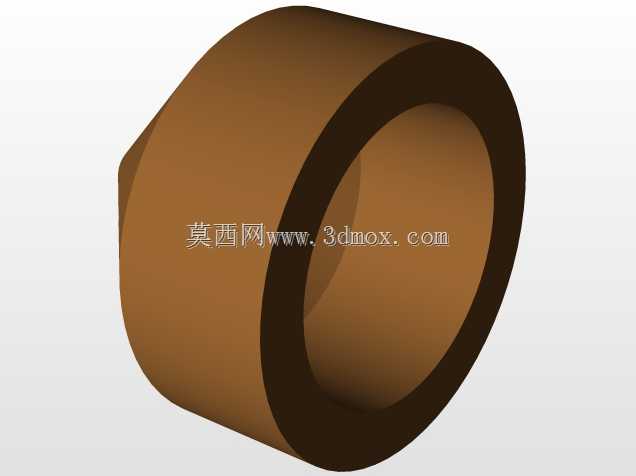

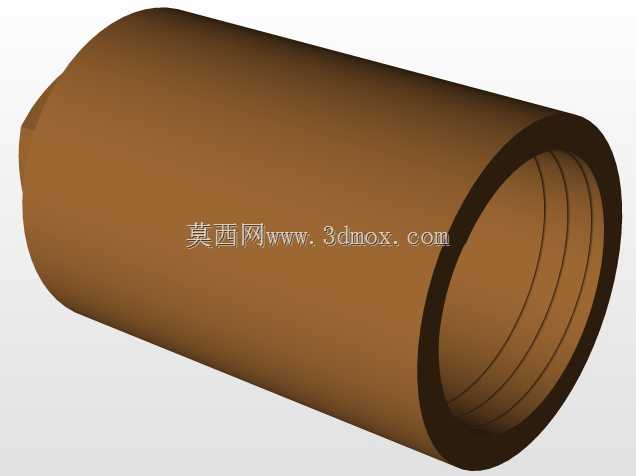

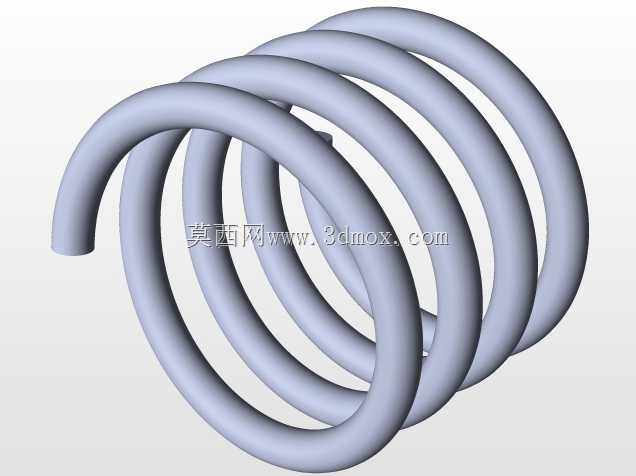

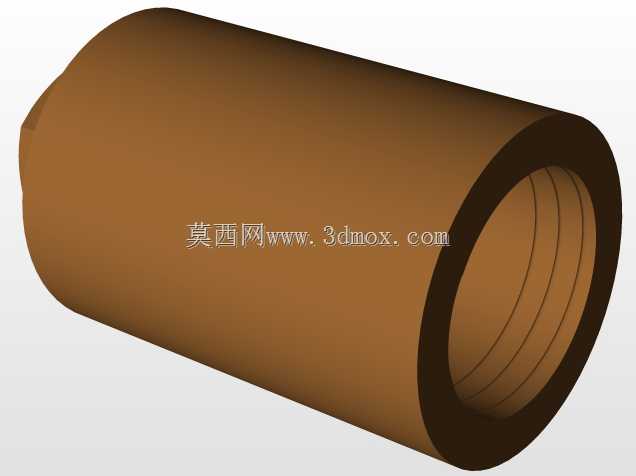

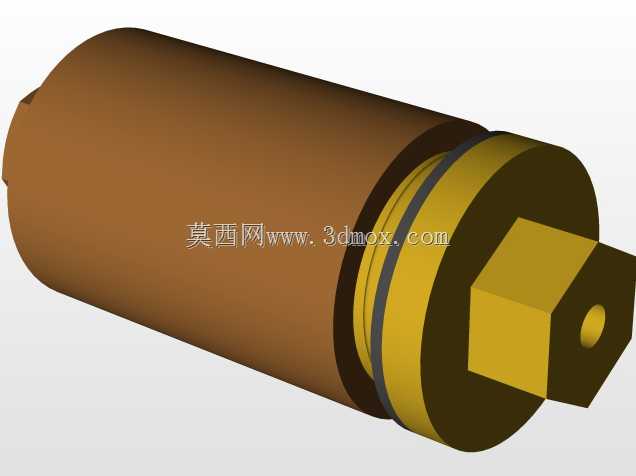

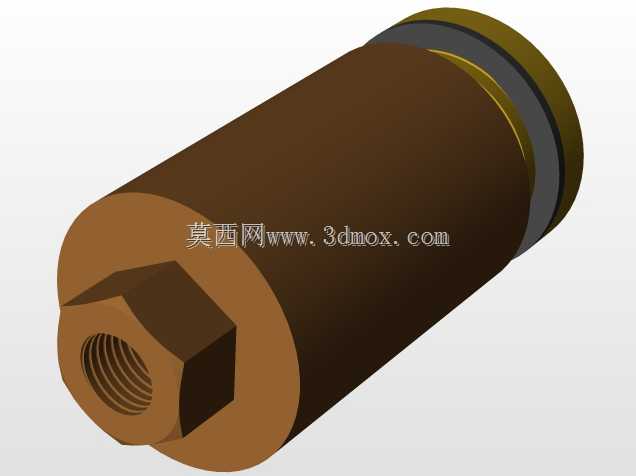

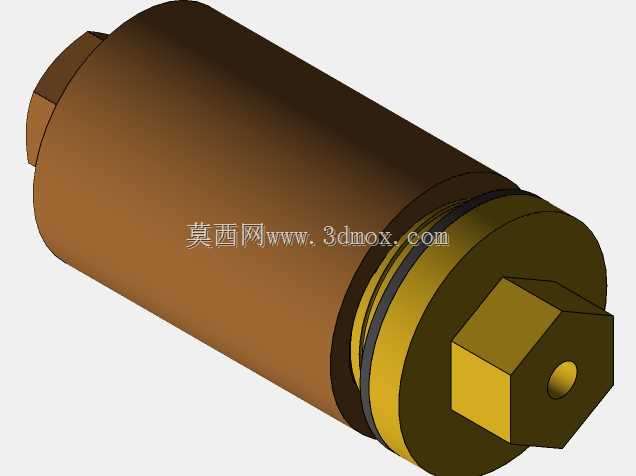

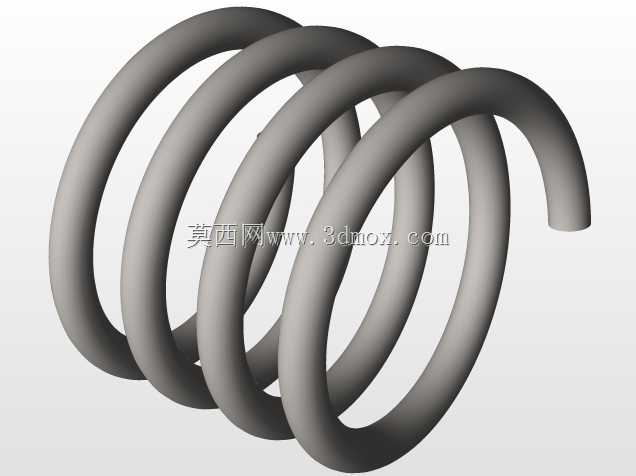

这款直动式安全阀主要应用在小型液压站、润滑管路、气动控制回路以及小型承压设备的超压防护场景中，核心作用是在系统压力超过设定阈值时自动开启泄流，待压力回落至安全区间后自动复位闭合，避免管路、元件因持续超压出现密封失效、结构爆裂或者元件损坏的问题，是承压流体系统里必不可少的安全防护元件。从结构设计来看，整体采用圆柱形筒体作为主体外壳，一端加工有外螺纹接口搭配六角锁紧结构，方便直接拧入预设的管路安装座，另一端设置内螺纹接口用于对接泄流管路或者压力反馈通路，中部的六角端头既可以作为安装时的扳手受力位，也集成了内部弹簧预紧力的调节结构，外侧的密封垫圈可以在安装时压紧贴合安装面，杜绝接口处的流体渗漏问题。设计过程中优先考虑了安装空间的适配性，整体轴向尺寸控制紧凑，径向最大尺寸不超过同通径常规截止阀的安装边界，不需要额外预留过大的操作空间，在布局紧凑的小型设备阀组、集成阀块上也能顺利安装，不会和周边的管路、元件产生干涉。内部流道采用直通式设计，介质从进液端进入后直接作用在密封阀芯端面上，当介质压力克服弹簧预紧力时，阀芯抬升开启泄流通路，这种结构响应速度快，压力超调量小，适合对压力波动敏感的小型流体系统。阀芯密封面采用锥面配合结构，闭合状态下密封比压稳定，不会出现常规平面密封容易出现的微渗漏问题，弹簧选用刚度线性度好的合金弹簧钢材质，长期压缩状态下的弹力衰减小，能长时间保持稳定的开启压力值，不需要频繁校准调整。安装时需要注意介质流向要和阀体标注方向一致，进液端必须对接系统压力侧，泄流端需要连通低压回路或者回收容器，不能出现泄流口封堵的情况，安装时通过端部的六角结构施加扭矩，不能直接夹持筒体部分施力，避免外壳变形卡滞内部阀芯。日常使用中，该阀不需要额外的维护操作，只需要在系统定期检修时，手动触发泄压动作确认阀芯活动无卡滞即可，整体结构没有易损的外露部件，适合在有油污、轻度粉尘的工业环境下长期使用，适配矿物液压油、润滑脂、压缩空气等多种常见工业流体介质。
