拖拉机三点悬挂连接导向定位销结构

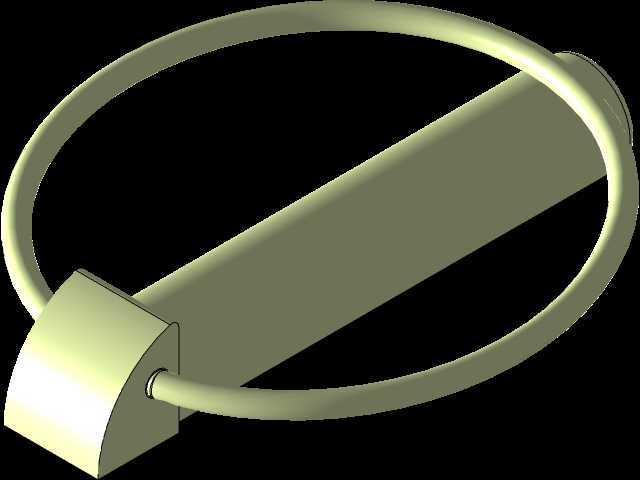

　　在农用拖拉机的后悬挂挂接作业场景里，这类导向定位销是三点悬挂机构实现机具快速对接的核心连接件，日常作业中需要频繁完成旋耕机、犁具、播种机等不同农机具的挂接与拆卸，定位销的结构合理性直接影响挂接效率与作业可靠性。不同于普通圆柱销的直插式结构，这款定位销在销体端部设计了弧形导向环结构，销体主体采用圆柱承载段设计，端部的锁止块与导向环形成一体化的导向限位结构，当操作人员对接农机具悬挂架时，不需要完全对齐销孔的精确位置，弧形导向环会在悬挂架耳板靠近时自动引导销体滑入对应孔位，大幅降低田间作业时视线不佳、地面不平整导致的对位难度，尤其是在泥泞地块单人操作挂接时，这种自导向结构能减少反复调整机具位置的工作量。

　　从结构设计逻辑来看，销体的承载段直径匹配常规三点悬挂的挂接耳板孔径，导向环的圆弧半径经过适配，能够覆盖挂接时±15mm的对位偏差范围，锁止块的端面做了斜切导向处理，当销体穿入挂接孔后，锁止块会自动卡入耳板的限位槽内，不需要额外加装开口销或者锁片，避免田间作业时锁止零件脱落丢失的问题。安装边界上，销体的有效承载长度适配40-50mm厚度的悬挂耳板，导向环的外伸尺寸控制在80mm以内，不会在机具提升时与拖拉机后传动护罩、液压输出管路发生干涉，销体与导向环的连接部位做了圆弧过渡处理，消除应力集中点，能够承受挂接时的冲击载荷，避免长期交变载荷下出现断裂问题。

　　实际田间作业中，拖拉机带机具行驶过田埂、沟壑时，悬挂机构会承受较大的纵向冲击，这款定位销的圆柱承载段与孔壁的接触面积足够大，单位面积压应力控制在材料许用范围内，配合端部的锁止结构，不会出现销体窜出、脱落的情况。导向环的环形结构除了导向对位之外，还可以作为挂接时的手持操作位，操作人员不需要直接接触销体的承载面，冬季作业戴厚手套时也能顺利完成插拔操作，锁止块的解锁位置设置在销体端部，只需要转动90度即可完成解锁拔出，操作逻辑简单，不需要额外工具。

　　设计过程中针对农机作业的恶劣工况，销体的所有棱边都做了圆角钝化处理，避免挂接操作时划伤操作人员，同时减少泥土、秸秆碎屑在结构缝隙处的堆积，日常维护只需要定期在销体表面涂抹润滑脂即可，不需要复杂的保养流程。不同于普通的弹性圆柱销或者带舌销，这款定位销的一体化导向结构把对位引导、承载连接、锁止防脱三个功能整合在单个零件上，减少了挂接操作的零件数量，避免田间作业时小零件掉落遗失的问题，适配多数中小马力拖拉机的三点悬挂后挂接点位，不需要对原有悬挂架做额外改装即可直接替换使用。在挂接带传动的农机具时，定位销的安装位置避开了动力输出轴的旋转范围，提升作业时的安全性，导向环的圆弧表面不会挂扯农机具的传动皮带或者液压油管，减少作业过程中的意外损坏风险。
