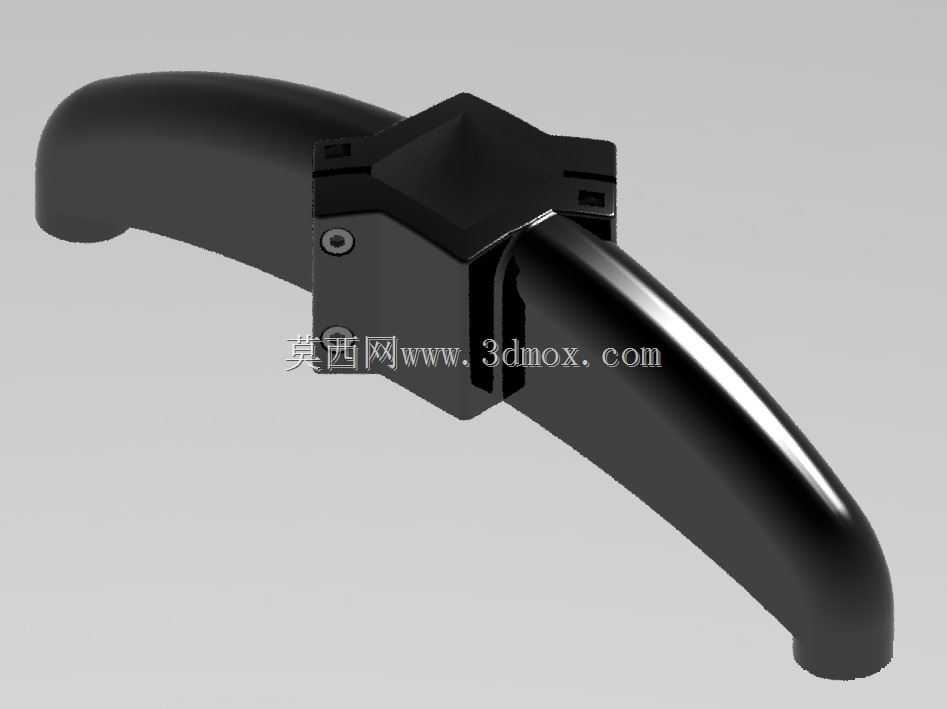

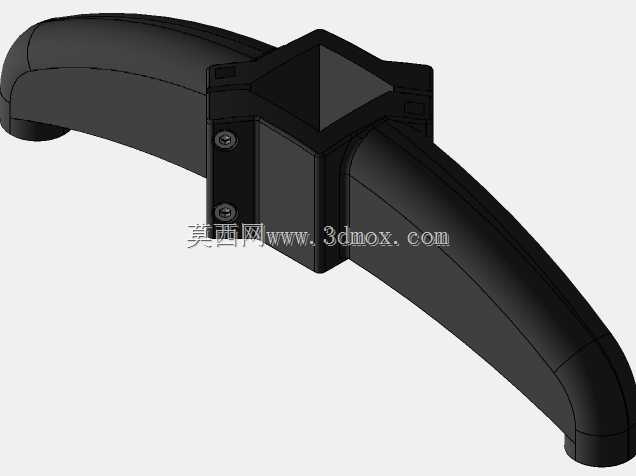

雷克斯诺德S0611方管输送双脚固定支架

这款双脚支架主要应用于平顶链输送线的方管机架固定场景，是输送设备机架段拼接、导轨定位的核心连接构件，在食品包装输送、日化产品流水线、物流分拣输送线中都有广泛应用，主要作用是将两根平行布置的输送方管横梁进行刚性连接，同时为上部平顶链导轨提供稳定的安装基准，避免输送线运行过程中因链条张紧力、负载冲击导致的机架移位、导轨偏移问题。从结构设计来看，支架采用对称式双弧形支脚结构，两个弧形支脚的内曲面完全匹配对应规格方管的外轮廓弧度，安装时支脚内面与方管外壁完全贴合，无需额外加工焊接坡口，通过侧面的锁紧螺钉即可实现与方管的无间隙抱紧，相比传统焊接式支架，这种抱紧式结构无需现场焊接作业，安装调整时可沿方管轴向任意滑动定位，适配不同输送段的导轨安装间距需求，后期维护更换也无需切割机架，大幅降低现场施工的工作量。中间的方形连接座采用一体式实心结构，上部预留的安装平面可直接固定FlatTop系列平顶链的导轨压块，连接座与两侧支脚采用圆弧过渡结构，避免应力集中，在承受链条运行带来的交变载荷时，应力可沿过渡圆弧均匀分散到两侧支脚，不会出现连接部位断裂的问题。安装边界方面，支架的两个支脚中心距与常规输送线方管横梁的标准间距完全匹配，支脚的抱紧尺寸适配行业通用规格的输送方管，安装时不需要对现有方管机架做二次加工，只需将支架卡入两根方管的对应位置，拧紧侧面的内六角锁紧螺钉即可完成固定，上部连接座的安装孔位与雷克斯诺德S0611系列导轨的安装孔位完全对应，可直接装配导轨组件，无需额外打孔适配。实际使用中，这种支架的弧形支脚设计还能抵消一部分输送线运行时产生的振动，相比直角式焊接支架，其与方管的接触面积更大，抱紧力更均匀，长期运行不会出现螺钉松动、支架移位的问题，尤其适合长距离输送线的机架分段连接，能有效保证整条输送线的导轨直线度，避免平顶链运行过程中出现卡滞、跳齿的情况。设计过程中充分考虑了输送现场的安装便利性，所有锁紧螺钉的操作面都朝向输送线外侧，安装调试时扳手可直接操作，不需要探入机架内部，大幅降低现场安装的操作难度，同时支架整体采用圆角过渡处理，没有尖锐棱角，避免现场安装调试人员被划伤的风险，符合输送设备的安全设计要求。
