3D打印笔金属立式放置支架结构设计

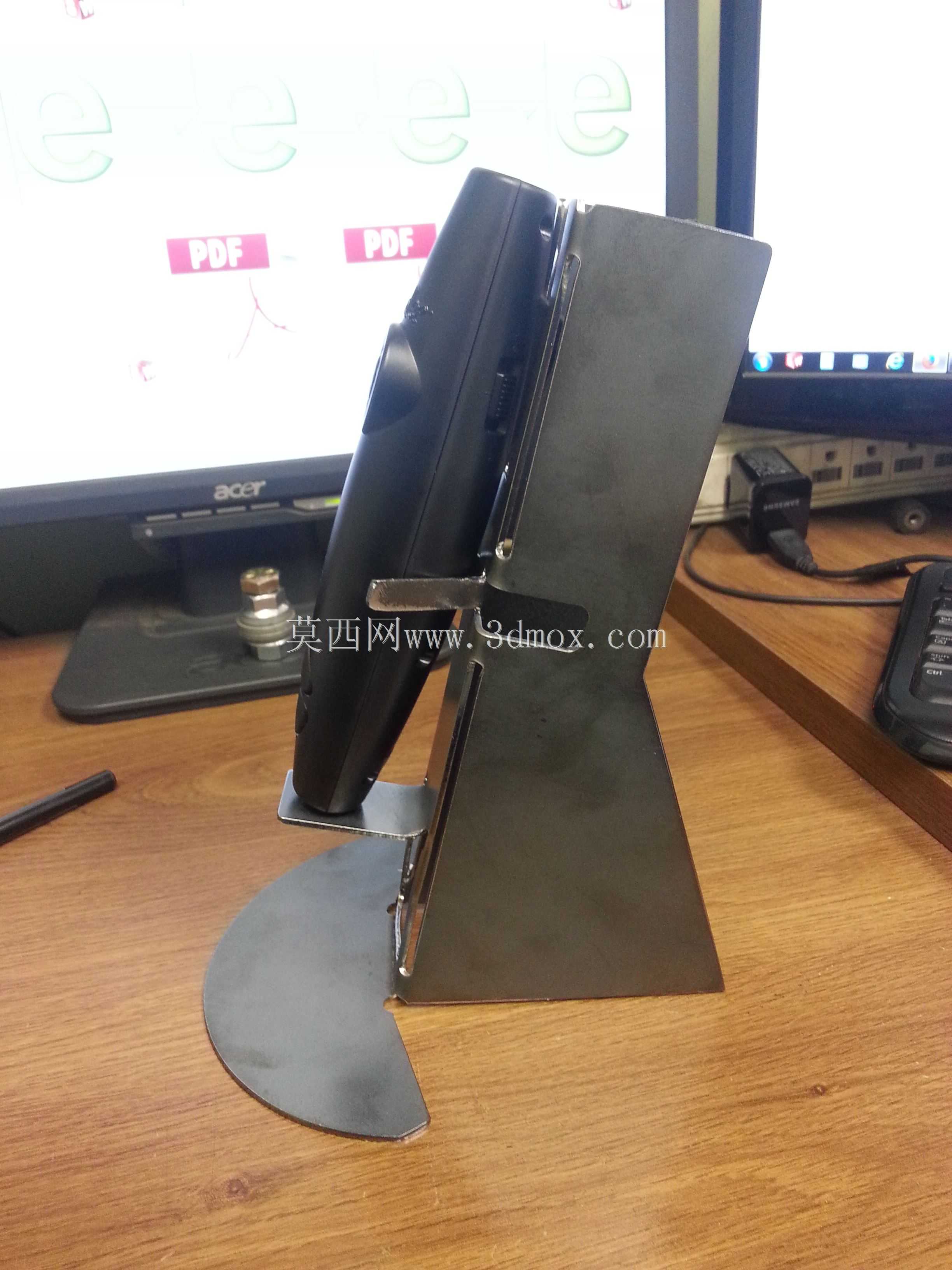

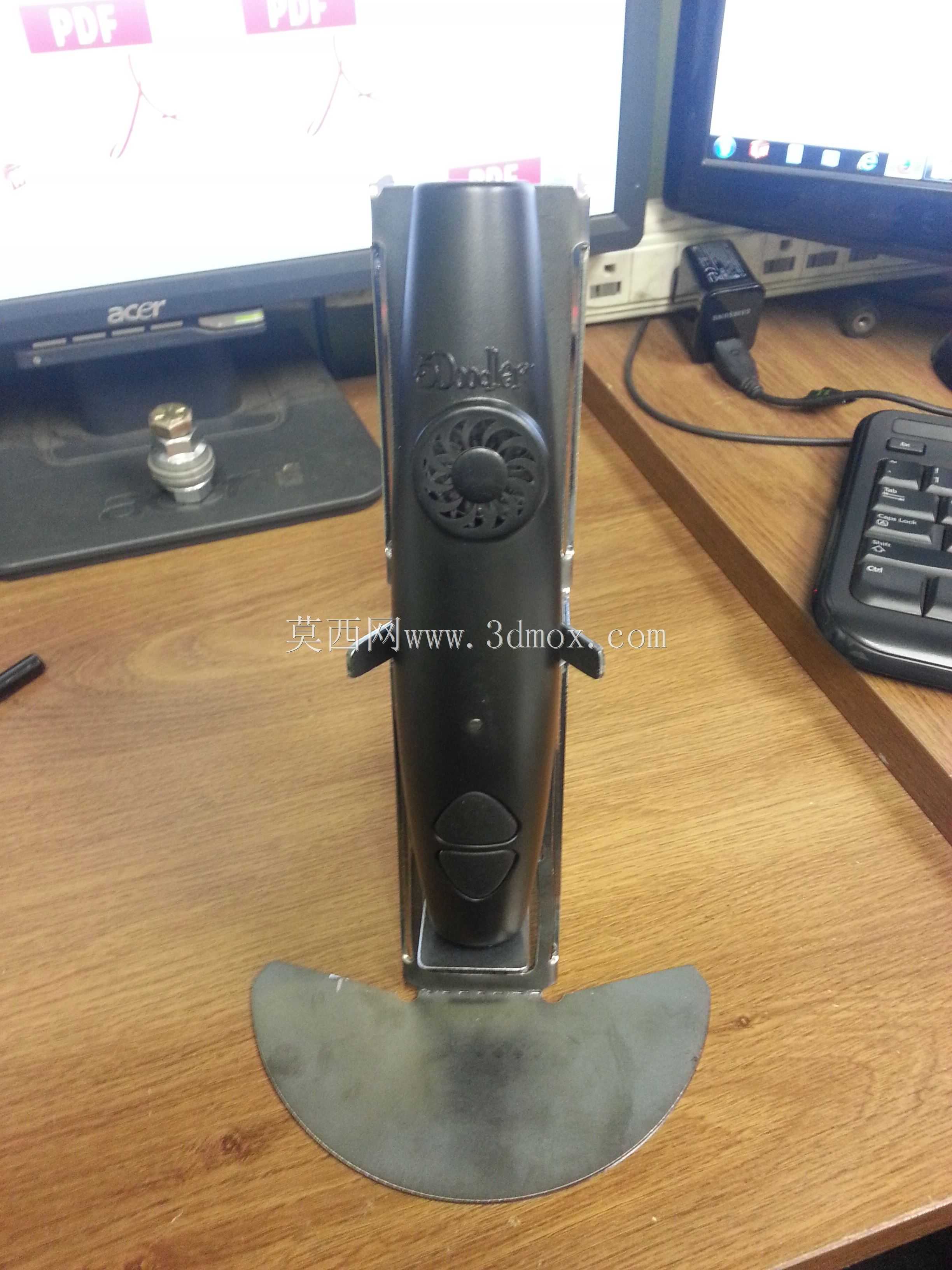

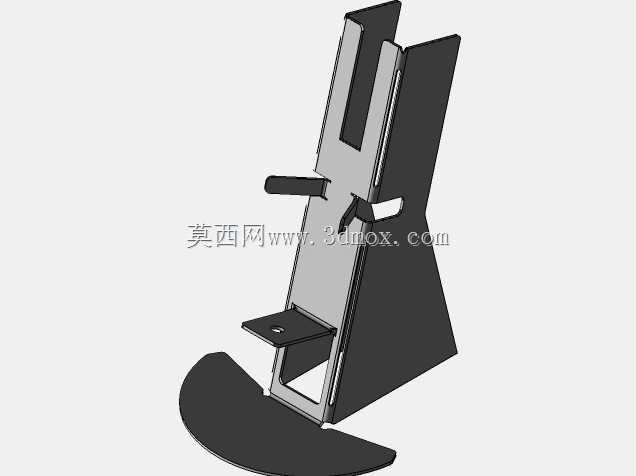

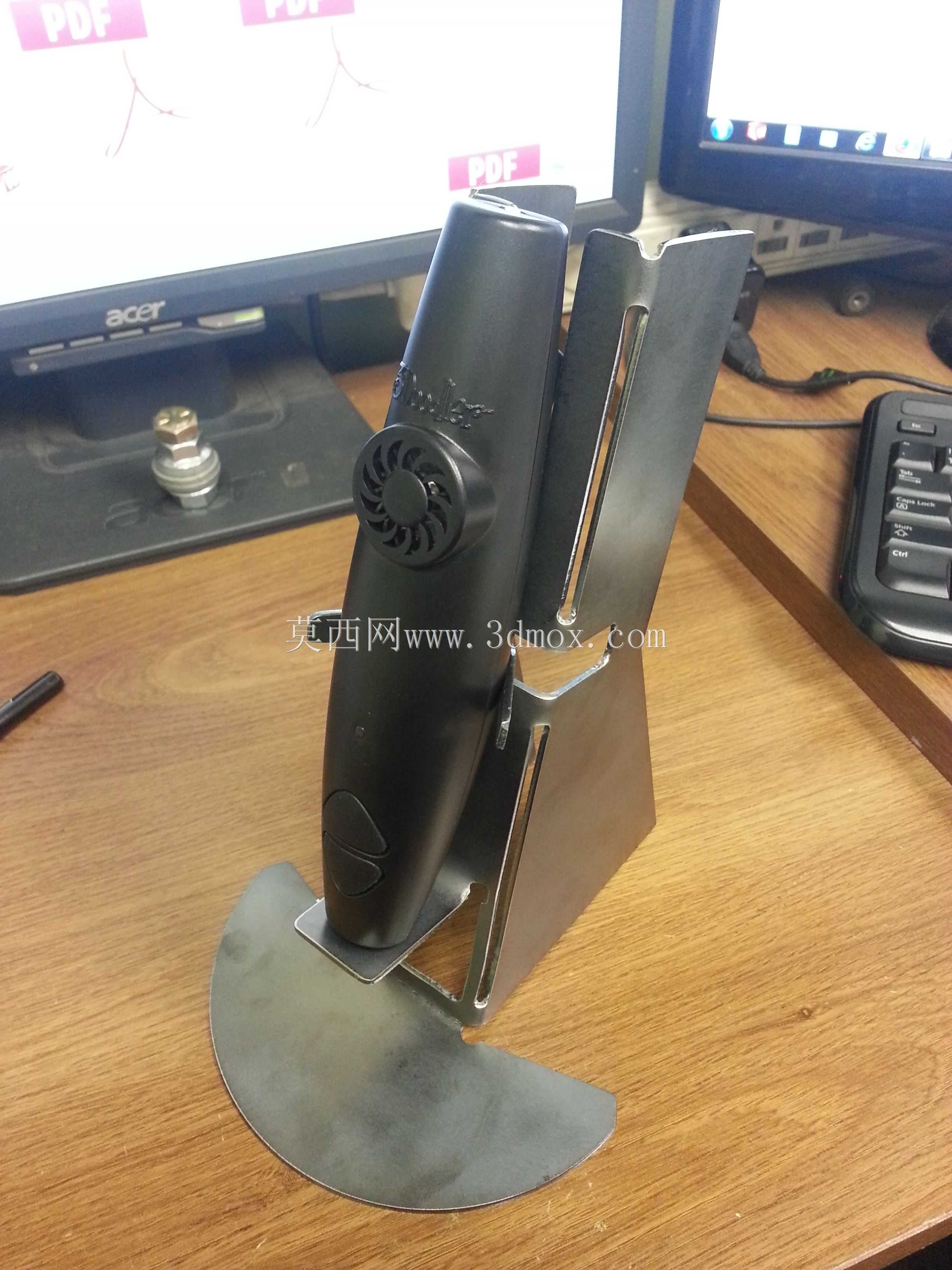

这款立式放置支架主要面向桌面级3D创作场景设计，适配3DOODLER系列3D打印笔的日常收纳与取用需求，解决创作过程中打印笔随意放置导致的线材缠绕、笔尖余料滴落污染桌面、笔身滚落磕碰等实际问题，常见于创客空间、中小学3D打印实验室、个人设计工作台等场景。从结构设计逻辑来看，整体采用钣金弯折成型工艺，底部为半圆形承托底座，底座边缘做了圆弧钝化处理，避免尖锐边角划伤桌面或操作人员，底座的配重经过合理分配，放置时重心落在半圆几何中心范围内，即使笔身插入时存在侧向偏移，也不会出现支架倾翻的情况。中部的夹持结构采用双片对称式钣金折弯设计，两片夹持片之间预留了适配笔身直径的间隙，间隙尺寸经过反复校核，既可以保证笔身插入后不会出现松脱滑落，又不会因为夹持过紧导致笔身外壳被刮花，取放时的阻尼感适中，单手握持即可完成插拔操作。夹持片与底座之间通过弯折的支撑筋连接，支撑筋的折弯角度经过力学仿真验证，能够承受笔身放置时的垂直载荷与侧向冲击力，长期使用不会出现钣金疲劳变形的问题。支架后侧预留了开放式的插放槽位，可临时插入未用完的3D打印线材、小型塑形工具等配件，拓展了桌面收纳的实用性。从安装边界来看，整体占用桌面投影面积不超过A6纸张尺寸，底座半圆半径控制在80mm以内，整体高度不超过120mm，不会遮挡桌面显示器视线，也不会占用过多的工作台操作空间，适配绝大多数常规高度的桌面置物区域。设计过程中充分考虑了钣金加工的工艺性，所有弯折处均预留了合理的折弯半径，无复杂的冲压或焊接工序，单块钣金板材即可完成整体成型，加工成本低，批量生产时良率高。表面处理可采用拉丝不锈钢原色或者喷塑哑光工艺，既具备金属质感，又能有效抵抗日常使用中的指纹残留与轻微划痕，长期使用仍能保持整洁的外观。在实际使用场景中，使用者完成阶段性3D创作后，可直接将尚有余温的打印笔竖直插入支架，笔尖朝向底座中心区域，即使有少量融化的耗材滴落，也会落在金属底座表面，冷却后可直接剥离清理，不会污染工作台面，大幅降低了3D打印创作过程中的桌面整理成本。
