等离子切割铝板专用定位工装结构

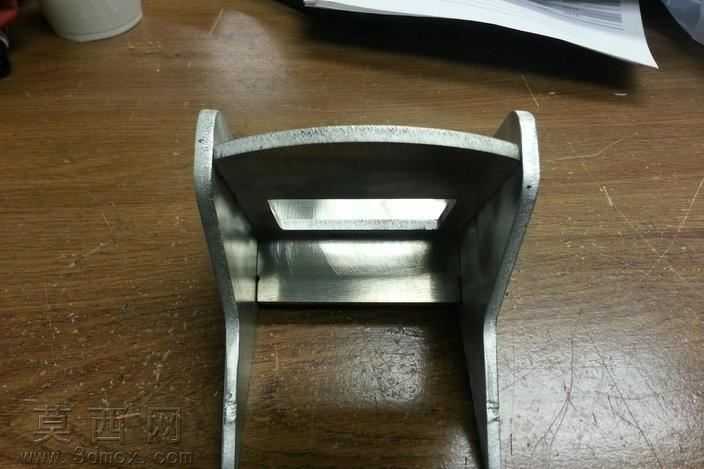

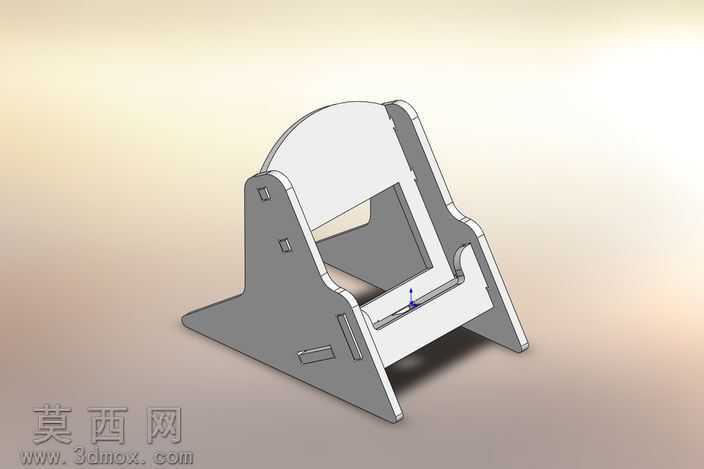

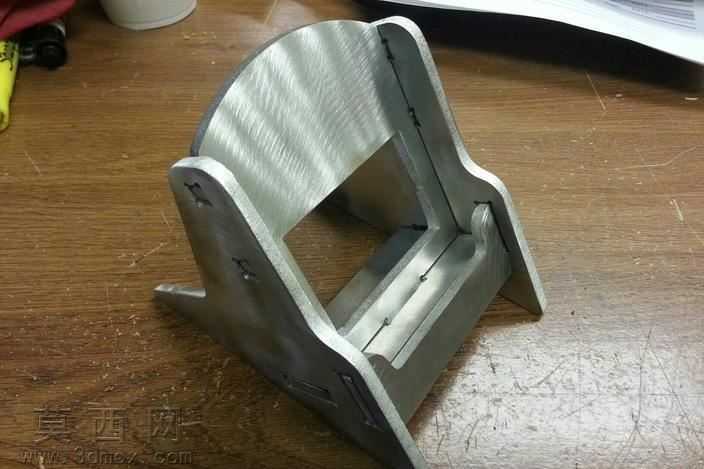

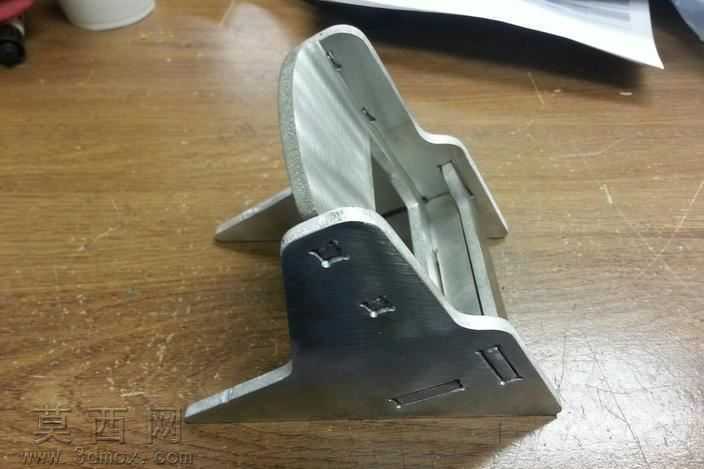

该模型为等离子切割铝板专用的定位工装结构，整体采用5052H32铝板作为加工基材，适配0.190英寸厚度的板材切割作业需求。建模阶段采用SolidWorks完成全参数化结构设计，首先基于等离子切割的作业路径与板材定位需求，完成工装主体的基准面搭建：主体采用对称式双侧立板搭配底部承托结构的设计，立板顶部设置圆弧过渡面，既规避了切割作业时的边角干涉问题，也提升了工装整体的结构强度。建模过程中对各连接部位做了圆角过渡处理，避免应力集中，同时针对铝板切割时的定位需求，在工装中部预留了方形镂空定位槽，可实现待切割铝板的快速卡装定位，无需额外校准即可保证切割基准的一致性。材质设置阶段，针对5052H32铝板的金属特性，调整材质参数还原铝板经铣削加工后的哑光金属质感，表面添加细微的拉丝纹理与加工痕迹，渲染阶段采用工作室柔光环境，清晰呈现工装各部位的结构细节与棱边特征，还原金属加工件的真实质感。结构设计上，双侧立板向外延伸出支撑脚，可稳定放置于等离子切割工作台面，底部承托结构设置有限位台阶，可精准限定铝板的放置位置，避免切割过程中板材移位导致的尺寸偏差；立板内侧设置有导向卡槽，可适配不同规格的待加工铝板快速装夹，整体结构无多余冗余设计，在保证结构刚性的前提下尽可能减轻工装自重，方便作业过程中的挪动与位置调整。设计思路围绕等离子切割铝板的实际作业痛点展开，针对传统切割作业中铝板定位校准耗时、切割过程易移位、基准偏差导致零件报废率高的问题，通过一体化的定位结构设计，实现板材的快速装夹与精准定位，大幅缩短切割前的准备时间，同时对称式的结构设计可保证工装受力均匀，长期使用不易出现变形，适配批量铝板切割作业的使用需求，各部位的尺寸公差均按照钣金加工的常规精度要求设置，可直接导出加工图纸用于实物生产。
