十字交叉型材密封焊接定位夹具

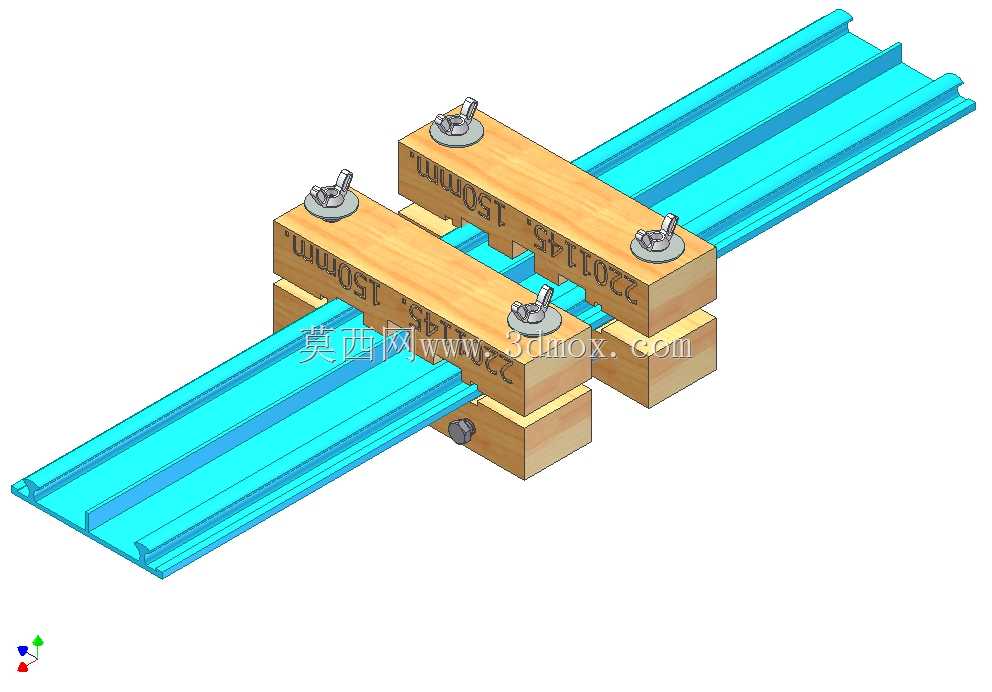

在建筑型材加工、工业金属构件预制的现场作业环节，十字交叉布置的长型材对接密封焊，一直是容易出现对位偏差、焊后密封失效的痛点工序，常规的手持压合或者单点固定方式，很难保证两根交叉型材在焊接全程的贴合度，尤其是需要满焊保证密封性能的对接位置，一旦装夹出现松动，焊道就容易出现气孔、错边，后续补焊不仅耗时，还会破坏型材表面的防腐层。这套定位夹具就是针对这类十字交叉型材的密封焊接场景设计的，整体采用上下分体式压块结构，配合快拆式的压紧旋钮，不需要额外的工具就能完成装夹与拆卸，适配现场快速周转的作业节奏。从结构设计逻辑来看，夹具的压块工作面做了与型材肋条匹配的仿形槽，装夹时可以直接卡入型材的凹槽位置，避免压合过程中型材出现侧向滑移，四个压紧点位分别布置在十字交叉的四个象限位置，压合力均匀分布在焊道周边，不会因为单点压力过大造成型材局部变形，也不会因为压力不足导致焊接过程中焊接收拉造成接缝张开。考虑到现场常用的型材规格跨度，压块上标注了清晰的尺寸对位刻度，作业时可以根据型材的宽度快速调整压块的位置，不需要反复测量对位，能大幅缩短装夹准备时间。安装边界方面，这套夹具不需要固定在专用工作台上，直接套装在待焊接的型材上即可使用，压块的厚度控制在合理范围，不会遮挡焊道位置，焊工可以沿着接缝连续完成焊接作业，不需要中途拆卸夹具调整位置。压块采用硬质实木层压材质制作，既保证了足够的压合强度，又不会在压紧过程中刮伤型材表面的涂层，相比金属压块更适合对表面质量有要求的装饰类型材焊接作业。实际使用时，先将两根待焊接的型材按十字交叉位置摆好，将下层压块垫在型材接缝的下方，再将上层压块盖在对应位置，旋紧四个位置的快拆旋钮，确认型材接缝处完全贴合无间隙后，即可开始密封焊接作业，焊接完成后待焊道温度降至常温，松开旋钮即可取下夹具，不会在型材表面留下压痕。这套夹具的结构没有复杂的传动部件，日常维护只需要定期检查旋钮的压紧行程即可，适合工地现场、小型构件加工厂的批量焊接作业使用，能有效降低十字型材密封焊的对位难度，减少焊后校正、补焊的工作量。
