钻铣床用四棱线槽固定工装夹具结构

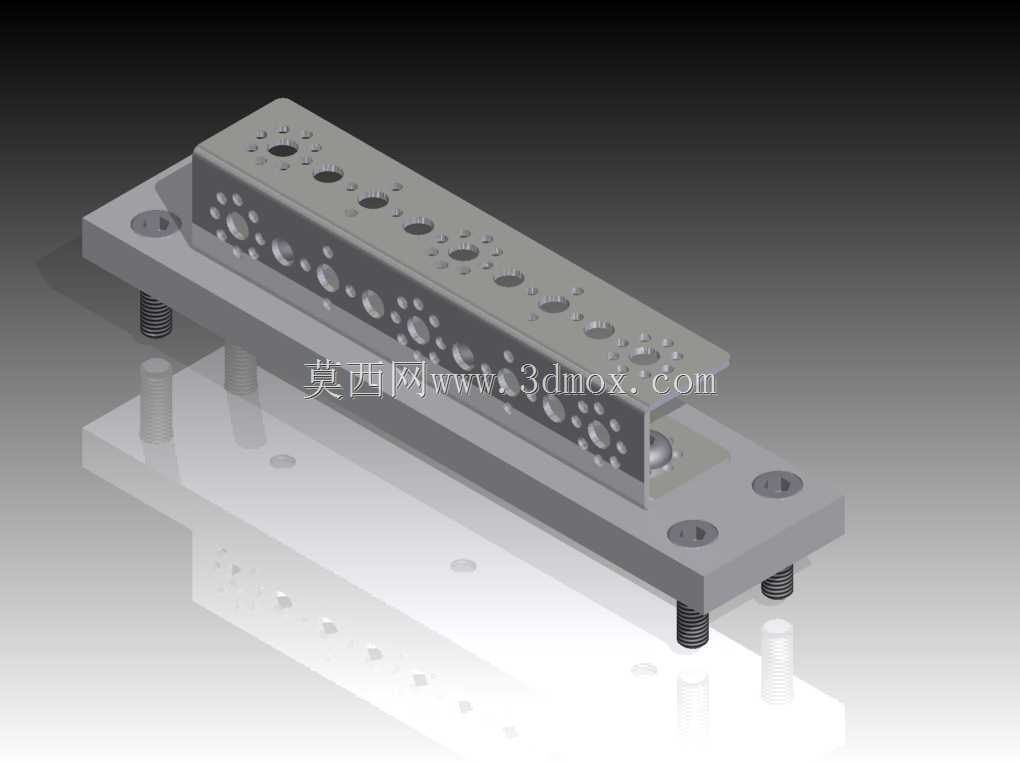

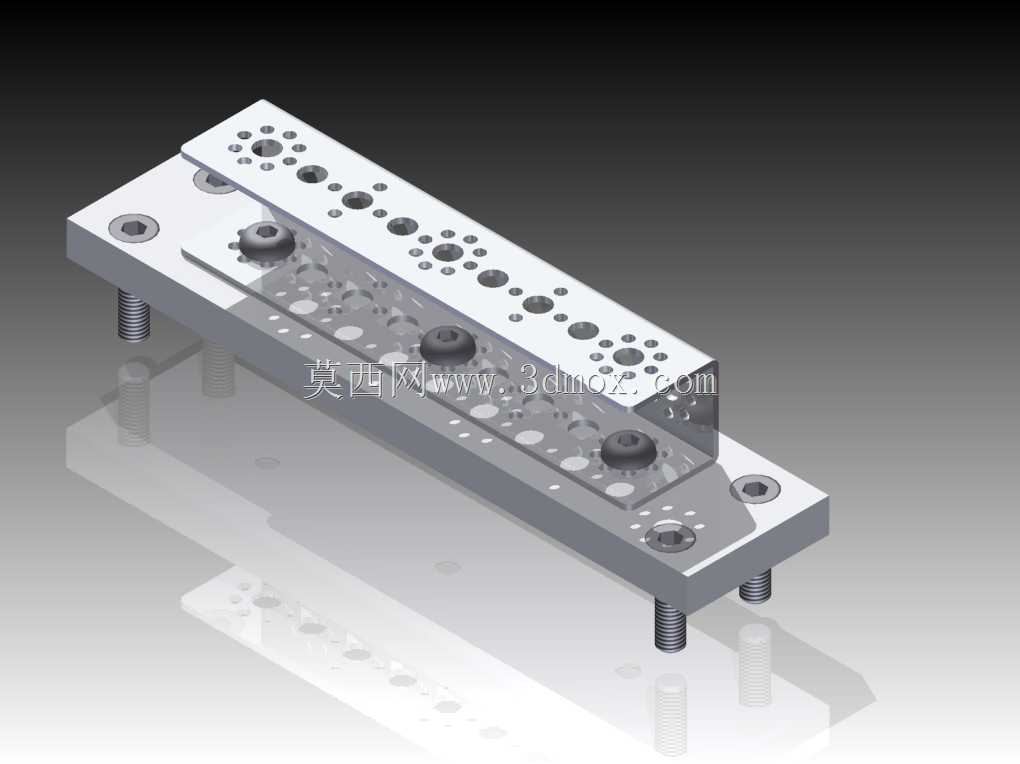

在常规机加工车间的钻削、铣削工序中，四棱线槽类工件的装夹定位一直是容易被忽略却直接影响加工精度的环节，这类工件截面为规则四棱结构，自带通长线槽，普通平口钳装夹时容易出现夹伤线槽侧壁、装夹定位偏移、长件加工时颤振的问题，这款工装夹具正是针对这类工件的加工痛点设计，可直接适配钻床、普通铣床的工作台安装，完成四棱线槽类工件的钻孔、铣槽、端面修形等多工序装夹作业。从结构设计逻辑来看，整套夹具采用分层式布局，底部为带安装沉孔的安装基座，基座上预留的四个安装孔位可直接匹配标准机用工作台的T型槽间距，安装时通过T型螺栓即可完成快速固定，无需额外制作过渡连接板，基座上设置的导向定位柱可与上层夹具体的定位孔精准配合，保证上下层装配的同轴度，避免装夹时出现错位偏移。上层夹具体为长条形槽式承载结构，夹具体工作面加工有与四棱线槽工件外轮廓匹配的定位型面，工件放入后可自动完成周向定位，无需反复找正，夹具体上分布的多组压紧点位可根据工件的加工长度灵活选择压紧位置，避开加工区域的同时保证装夹压紧力均匀分布，避免长工件装夹时出现的翘曲变形。夹具体侧面与端面加工的多组不同规格的避让孔与排屑槽，可在钻孔、铣削加工时给刀具提供足够的运行空间，同时加工产生的切屑可顺着排屑槽自然排出，不会堆积在定位型面内影响后续工件的装夹定位精度。整套夹具的导向支撑结构采用可拆卸式设计，当加工不同规格尺寸的四棱线槽工件时，仅需更换对应型面的上层夹具体，底部基座可重复利用，大幅降低多规格工件加工的工装制作成本。在实际使用场景中，操作人员只需将待加工的四棱线槽工件沿夹具体的定位型面推入，确认工件端面与定位靠面贴合后，依次拧紧对应位置的压紧螺栓即可完成装夹，单次装夹时间较普通平口钳装夹缩短60%以上，且装夹定位重复精度可控制在0.02mm以内，能有效避免普通装夹方式带来的加工尺寸超差问题。夹具体上的压紧元件采用内六角沉头设计，压紧后螺栓头部不高出夹具体工作面，不会在加工过程中与刀具发生碰撞，提升加工过程的安全性。基座与夹具体之间设置的调整垫片组，可根据实际加工需求微调夹具体的水平高度，适配不同伸出长度的刀具加工行程，无需反复调整机床主轴的行程参数。针对长尺寸四棱线槽工件的加工需求，夹具体的定位型面采用通长设计，可支撑工件的整个装夹长度，避免工件悬伸过长带来的加工颤振，提升加工表面的光洁度与尺寸稳定性。整套结构没有复杂的传动与锁紧机构，所有零部件均采用常规机加工工艺即可制作，维护保养简单，适合中小批量机加工车间的日常生产使用，可有效提升四棱线槽类工件的加工效率与成品合格率。
