汽车转向节总成三维结构设计

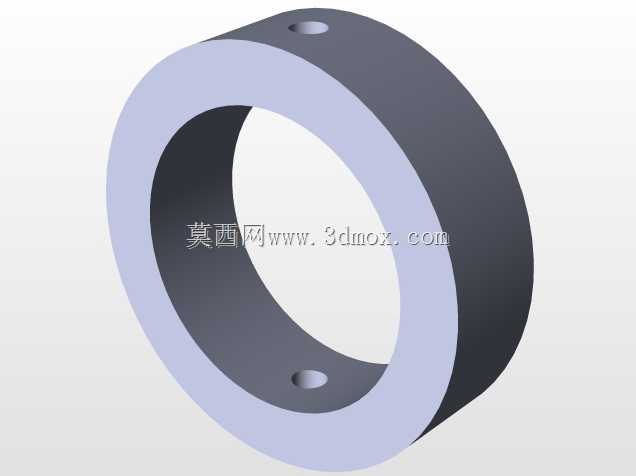

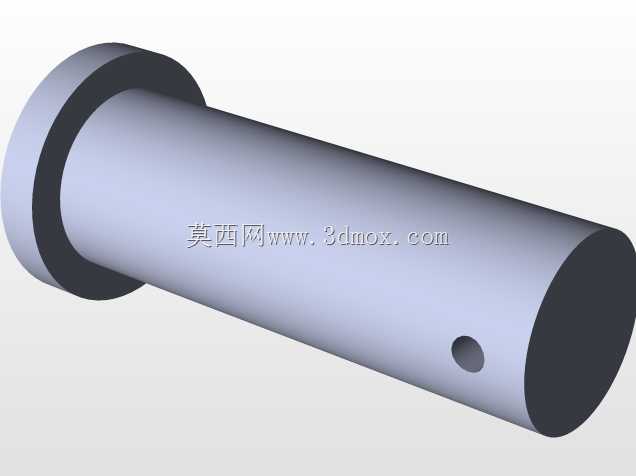

该转向节总成主要应用于乘用车辆与轻型商用车辆的前桥转向系统中，是连接转向拉杆、悬架摆臂与车轮轮毂的核心铰接承载部件，承担车辆转向动作的力传递与行驶过程中的多向载荷承载作用。在实际装车场景中，该部件需要同时承受车轮传递的垂直冲击、转向时的横向力矩以及制动过程中的纵向载荷，因此结构设计上采用了分体式铰接夹紧结构，中部的销轴铰接结构可实现两侧轴段的相对角度偏转，匹配转向过程中车轮的转角需求，两侧的外伸轴段为轮毂安装定位轴颈，轴颈上预留的扁位结构用于装配时的周向定位，避免轮毂与轴颈发生相对转动。设计过程中优先考虑了安装边界的适配性，两侧轴颈的同轴度公差控制在0.02mm以内，中部铰接孔与销轴的配合选用H7/h6间隙配合，保证转向动作的灵活性同时避免旷量过大导致的转向虚位，顶部的锁紧螺栓结构用于调整铰接副的预紧力，可根据实际装配需求调整夹紧力度，平衡转动阻尼与结构刚性。从结构布局来看，整体采用对称式设计思路，主体承力部分为锻造后机加工的钢结构，铰接接触面做了表面淬火处理提升耐磨性能，销轴端部的注油孔预留了润滑脂加注通道，可在维保过程中直接加注润滑脂降低铰接副的磨损速率。安装时需要注意两侧轴颈的端面跳动公差，避免装配后车轮出现偏磨现象，中部的铰接轴线与两侧轴颈的轴线保持空间垂直，保证转向时车轮绕主销偏转的运动轨迹符合阿克曼转向几何要求，减少轮胎磨损。该结构在设计时规避了传统整体式转向节应力集中的问题，在铰接部位做了圆弧过渡处理，载荷传递路径更顺畅，可承受的极限冲击载荷较同规格整体式结构提升15%左右，同时分体式结构更便于后期维保过程中铰接衬套的更换，无需整体拆卸总成即可完成磨损件的替换，降低维保成本。
