4x4皮卡车型防滚翻保护架结构设计

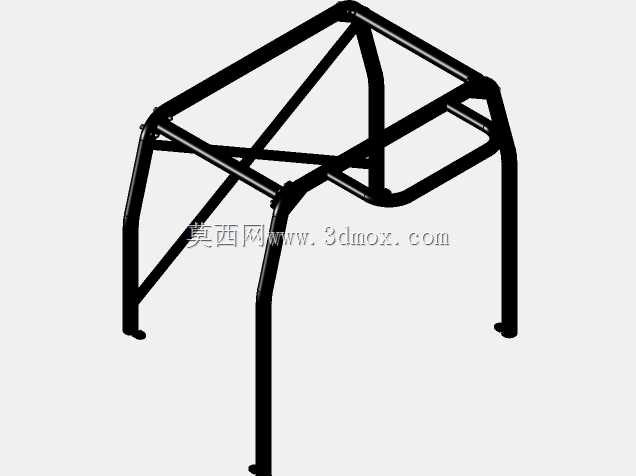

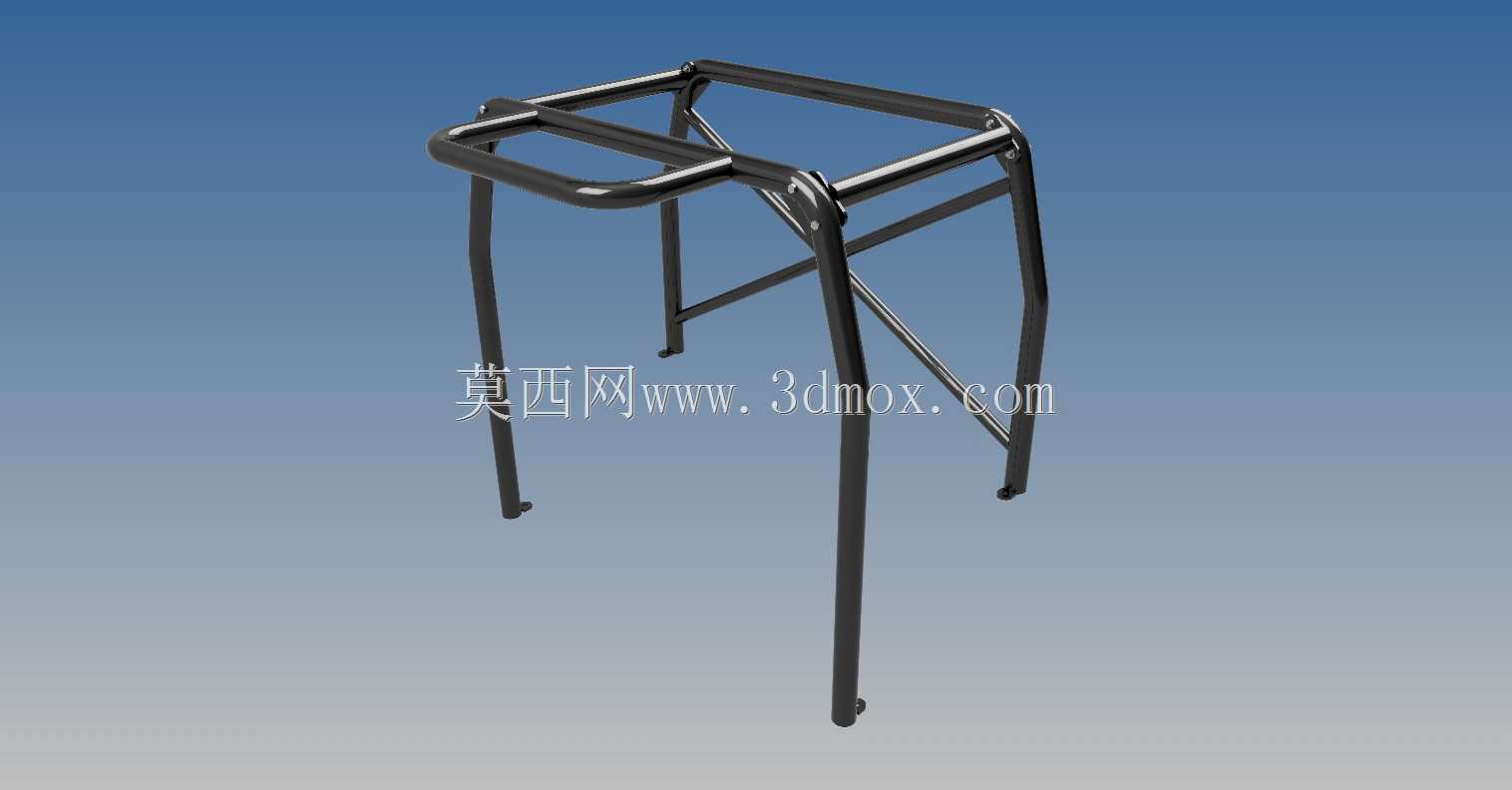

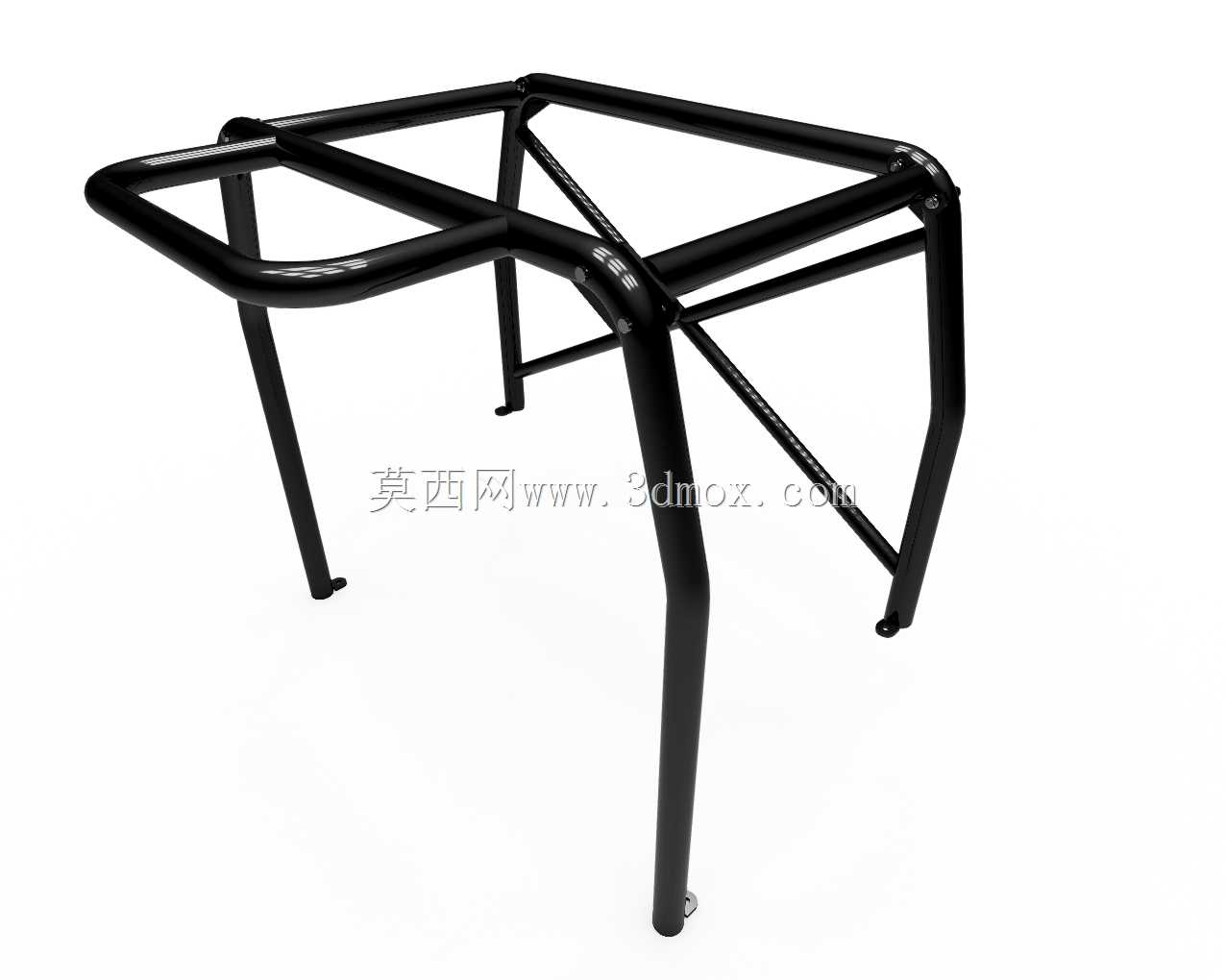

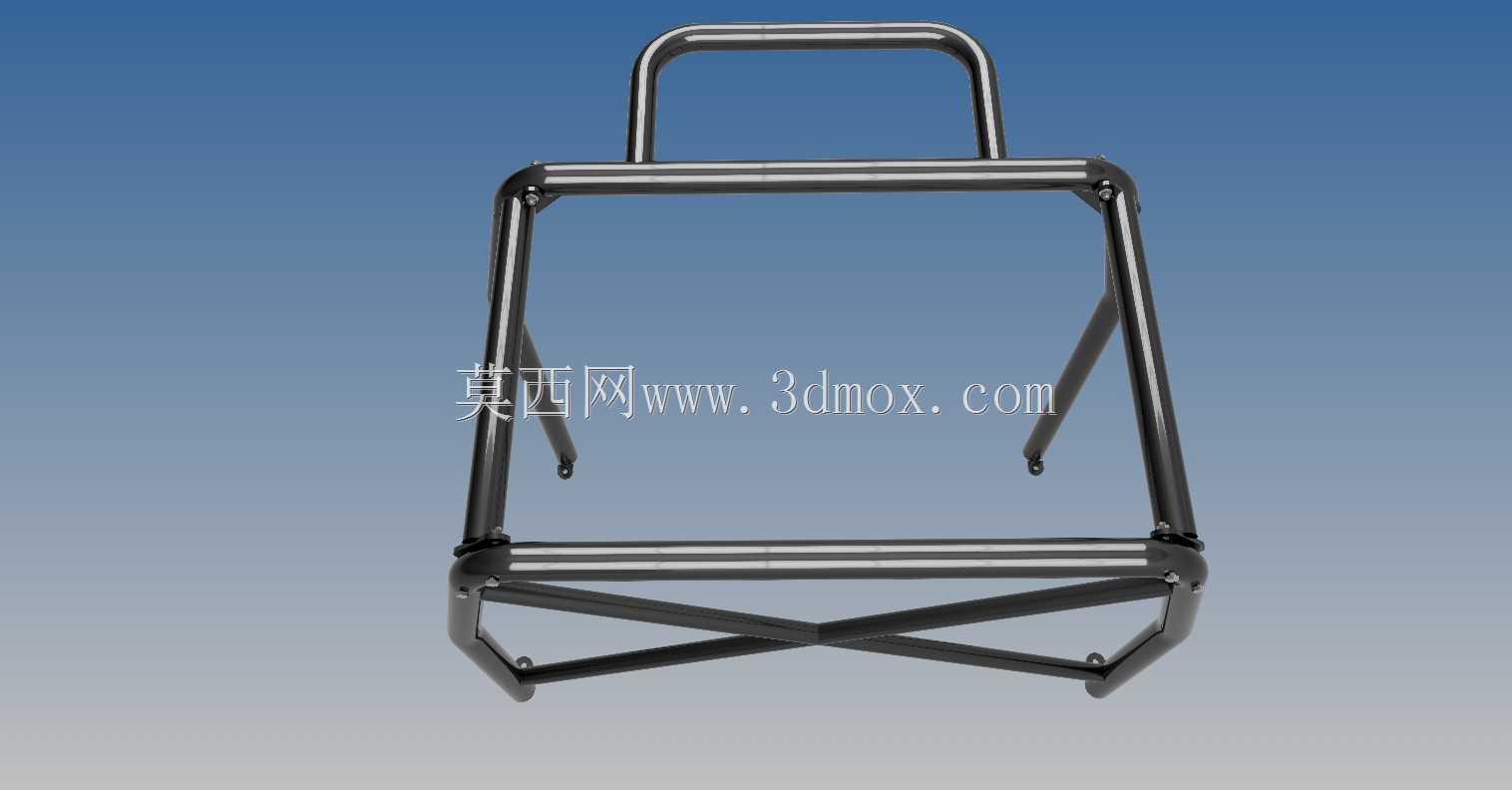

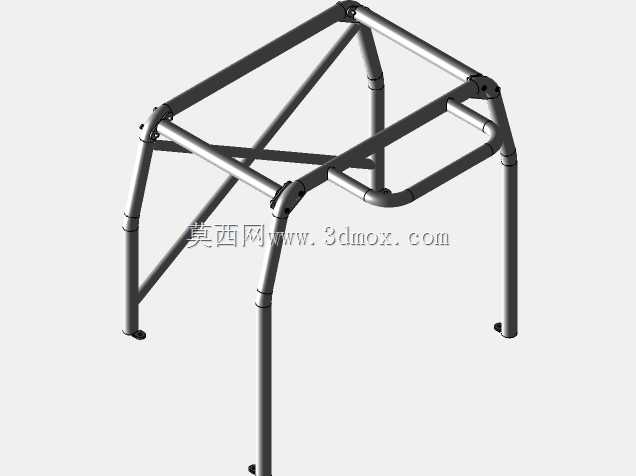

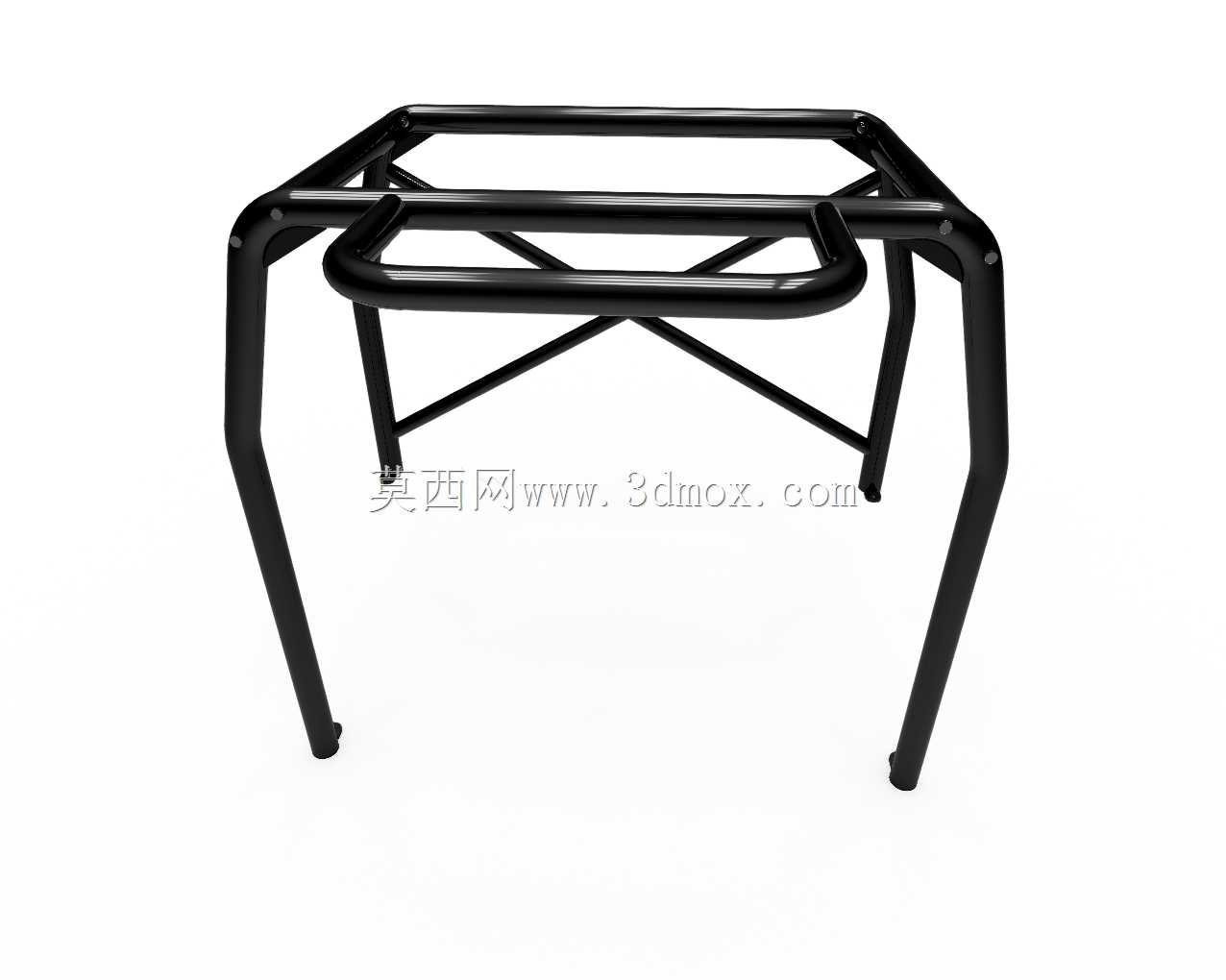

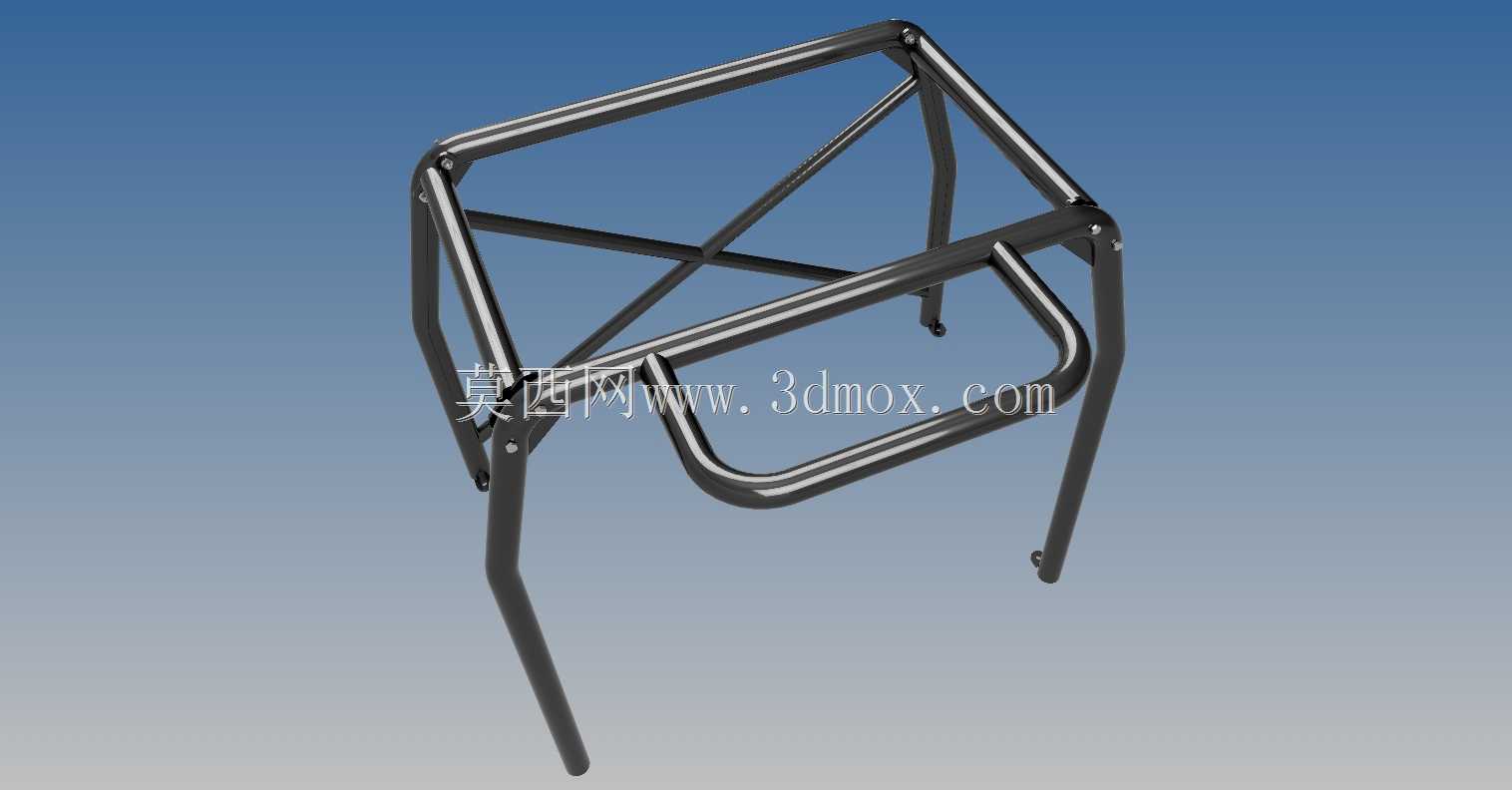

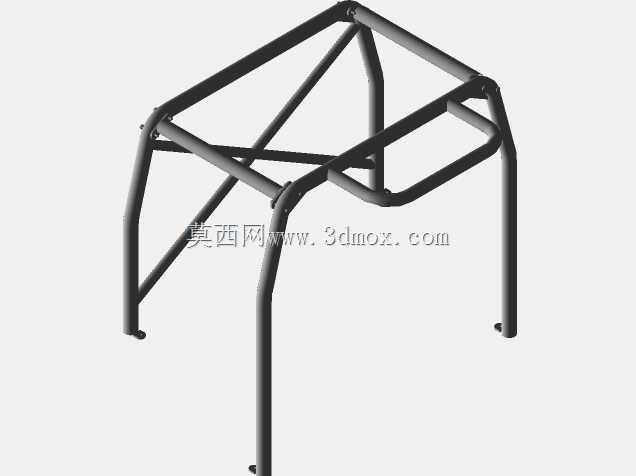

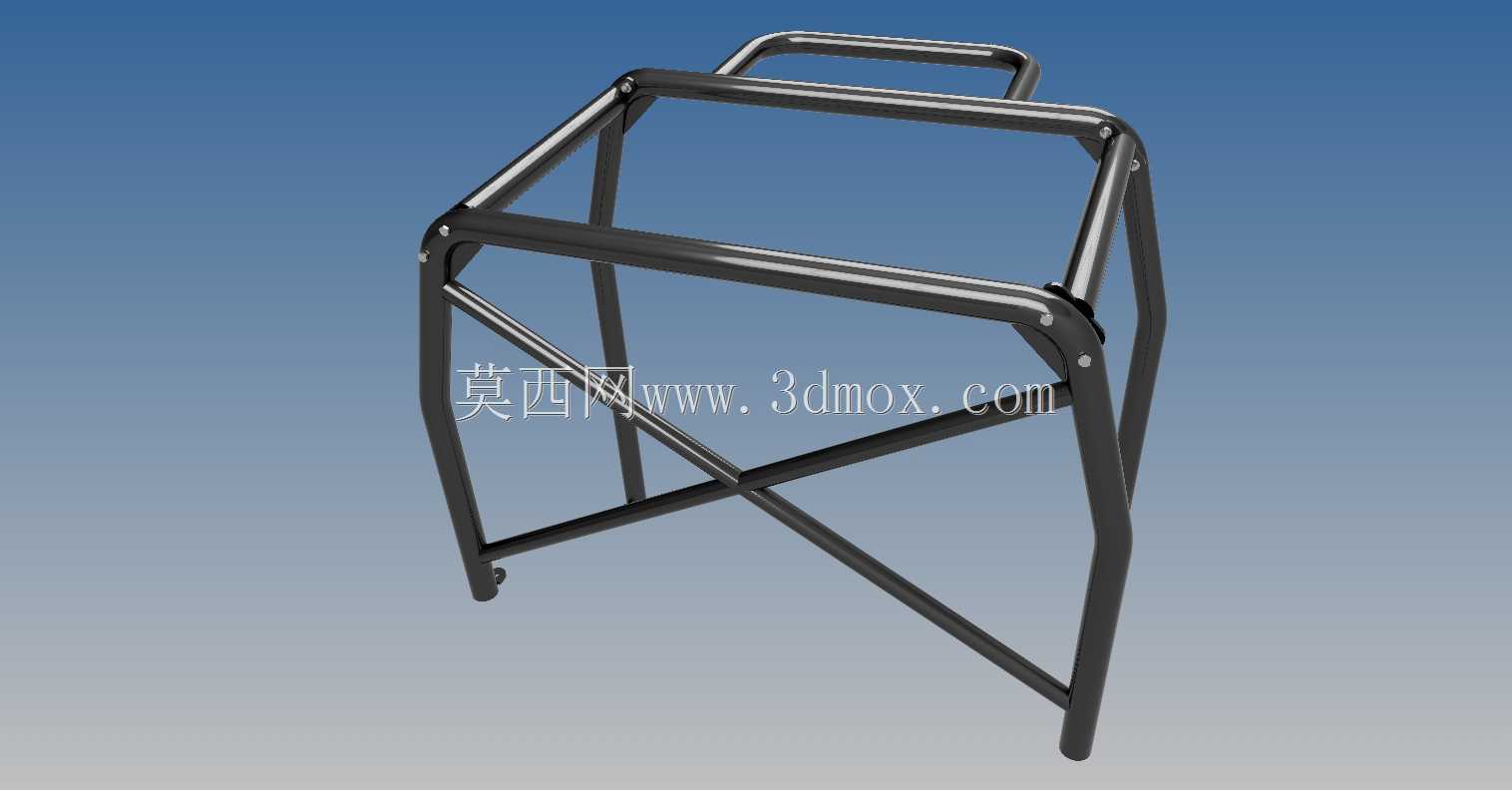

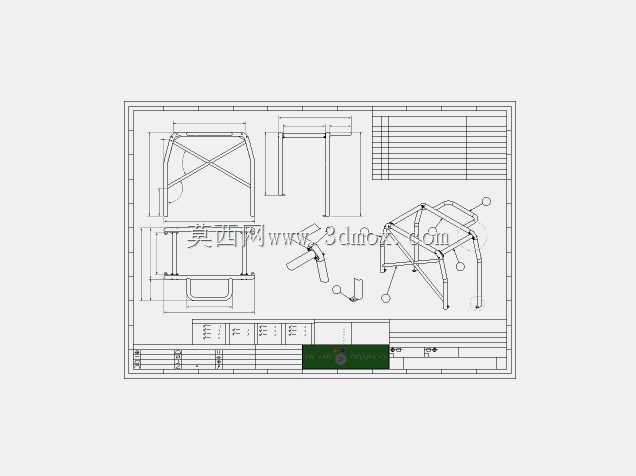

在越野皮卡的实际使用场景中，非铺装路面行驶、重载穿越、山地作业等工况下，车辆侧翻风险远高于常规铺装路面通勤场景，防滚架作为核心被动防护部件，其结构合理性直接关系到驾乘人员的生存空间完整性。这款防滚架采用直径50mm的圆管作为主体承载构件，圆管截面在承受多向冲击载荷时具备更均匀的应力分布特性，相比异形管在翻滚挤压工况下更不容易出现局部应力集中导致的弯折失效。从结构布局来看，整体采用多点支撑的框架式设计，四根主支撑腿向下延伸至皮卡货厢前部的底盘安装点位，与车身底盘的刚性连接点做了贴合式的端面设计，安装时可直接匹配货厢前端的原有安装位，无需对车身主体结构做大规模切割改动，适配多数常规尺寸的4x4单排、一排半皮卡货厢前部安装边界，横向跨距贴合主流皮卡货厢的内侧宽度，纵向支撑长度不会侵入驾乘舱的后部空间，也不会过度占用货厢的前部装载区域。设计过程中充分考虑了通用适配性，主体框架的弯折弧度预留了一定的调整余量，针对不同车型的车顶线条、货厢高度差异，现场安装时可对支撑腿的末端长度做小幅裁切调整，无需改动主体受力框架的结构，降低了后期改装的适配难度。框架内部的斜向加强撑采用交叉布局，在车辆发生侧翻时，侧向冲击力可通过斜撑快速分散到整个框架的各个连接节点，避免局部载荷过大导致单根管件变形。所有管件的连接节点都采用相贯线贴合焊接的处理方式，保证焊缝长度足够的同时，避免节点处出现应力集中的尖角结构，整体框架的上部轮廓贴合皮卡驾驶室的后部车顶线条，既能够在翻滚时第一时间承接地面冲击，避免车顶直接受压变形侵入驾乘舱，也不会因为突出过高增加车辆的整体风阻，或是在日常使用中剐蹭地库、限高杆等设施。在实际使用中，这款防滚架除了核心的防滚翻防护功能外，上部的横向框架还可作为拓展基础，后期加装车顶射灯、货厢行李架、脱困板固定位等越野常用附件，不需要额外在车身上打孔安装固定点，兼顾了防护性能与户外穿越的拓展实用性。
