纺织品印花工序用皮带式辊组输送结构

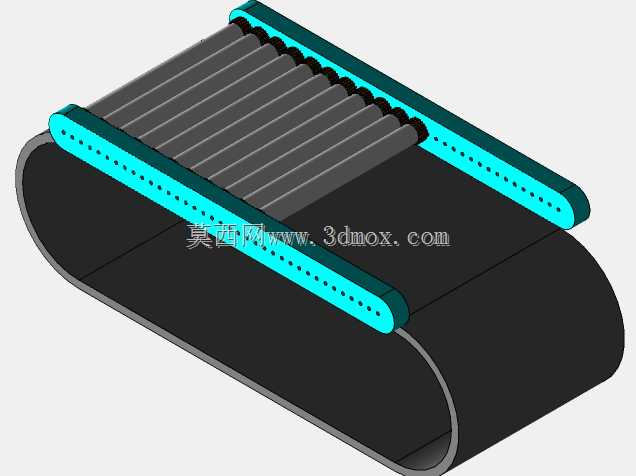

这套输送结构主要面向纺织品印染加工环节的物料转运需求，适配平幅织物在印花、烘干工序间的连续输送场景，可直接对接圆网印花机、平网印花机的出料端，将完成印花工序的织物平稳输送至后续烘干定型设备，避免织物在转运过程中出现褶皱、移位导致的花型错位问题。结构主体采用环形平皮带作为主要承载面，皮带上方平行排布多根从动压辊，压辊两端通过侧边的青色安装架固定，安装架上预留等距排布的安装孔位，可根据加工织物的厚度、克重灵活调整压辊与皮带之间的间隙，适配从薄型丝绸到厚型帆布在内的多种纺织品输送需求。设计阶段重点考虑了印染车间的潮湿、多染料浮尘的作业环境，压辊表面采用光滑耐磨的非金属材质，既不会勾刮织物表面的纤维，也能避免染料附着后干结造成的表面不平整问题，侧边安装架采用耐锈蚀的硬质材质，可长期耐受车间内的潮湿空气与少量染料腐蚀，降低日常维护的频次。从安装边界来看，该输送单元的整体宽度可根据常用织物的门幅进行适配调整，常规配置下可适配1.8米至3.2米门幅的织物加工生产线，设备整体高度可通过底部的支撑支架进行微调，能够与不同型号的印花、烘干设备完成进料口高度对齐，无需额外制作过渡转接结构。皮带的驱动端设置在结构下部，采用摩擦传动的方式带动环形皮带运转，上部压辊无独立动力，依靠与皮带、织物之间的摩擦力随动转动，既可以对输送过程中的织物起到轻微的压平作用，避免织物在皮带表面出现拱起、跑偏的问题，也减少了独立驱动部件带来的结构复杂度与后期故障点。在实际生产线布局中，该结构可多段拼接使用，相邻段之间可加装张力调整辊，适配长距离的车间生产线布局需求，也可单段使用作为工序间的短距离转接结构，相比传统的导辊式输送结构，平皮带的承载面接触面积更大，对于刚完成印花、表面带有湿态染料的织物不会产生局部压痕，能更好地保障印花成品的合格率。结构设计过程中对压辊的排布间距做了针对性优化，间距控制在15厘米左右，既不会因为间距过大导致织物在两根压辊之间出现下垂变形，也不会因为间距过小造成不必要的材料浪费与结构重量增加，同时压辊采用快拆式的端盖固定结构，日常清理维护时可快速将压辊从侧边架上拆下，清理表面附着的纤维绒絮与干结染料，无需整体拆解设备框架。
