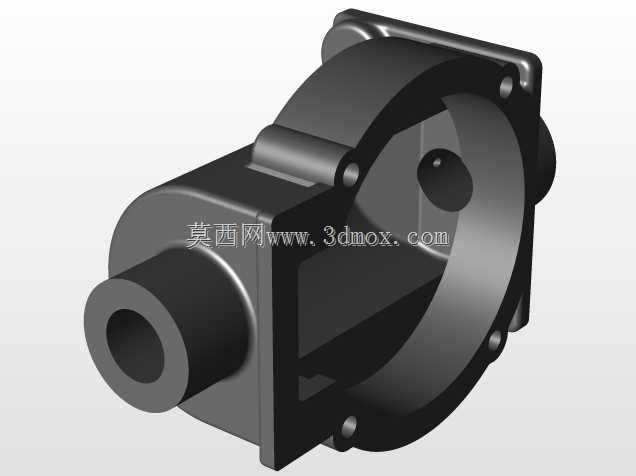

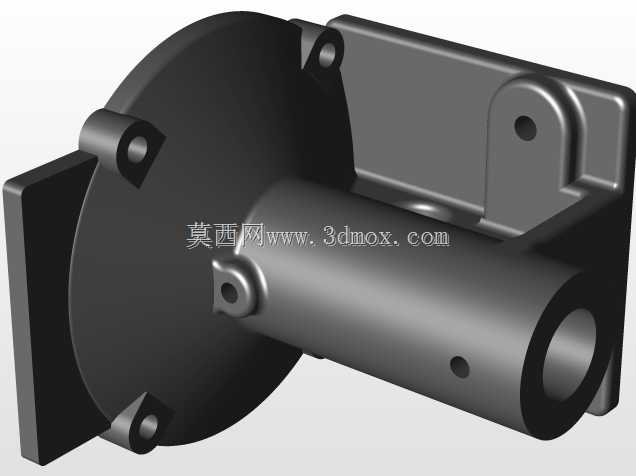

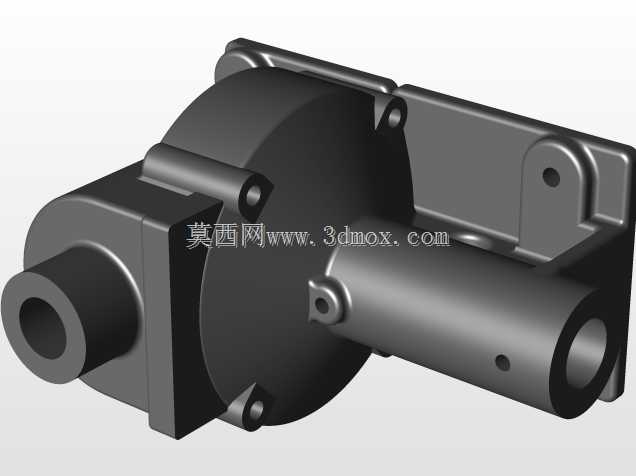

带侧装支架的输送机传动防护壳体

这款壳体是散料输送、流水线工位转运场景中，动力输出端的核心防护承载构件，日常在皮带输送机、辊道输送机的驱动段都能见到这类结构的身影，它的核心作用是包裹内部的传动啮合组件，隔绝车间内的粉尘、切削液溅入传动副，同时为输出轴、端盖连接件提供精准的安装定位基准，避免传动组件运行过程中出现偏摆异响。从结构设计逻辑来看，主体采用圆形腔室适配内置传动件的回转轮廓，尽可能压缩无效空间的同时，保证腔体内壁和传动件之间预留均匀的润滑脂存储间隙，不会出现运转剐蹭的问题；侧向延伸的筒状结构是输出轴的穿装通道，内壁预留的密封件安装槽，可以适配骨架油封的压装，长期运行也能避免润滑脂渗漏。侧面一体铸造成型的安装耳座，每个耳座上都加工了同轴的螺栓过孔，安装时可以直接通过螺栓固定在输送机的侧梁安装面上，不需要额外焊接转接支架，耳座的厚度经过受力校核，满负载启动时也不会出现安装位变形开裂的问题。伸出的横向安装板是为了适配驱动单元的对接安装，板面上的定位孔和动力端的定位销一一对应，能保证动力输入的同轴度，减少轴系的径向负载。从安装边界来看，轴向伸出的两个轴套长度刚好匹配输送机侧梁的安装跨距，不会和旁侧的托辊组件、张紧结构产生空间干涉，壳体的外轮廓做了圆角过渡处理，没有尖锐的棱角，车间安装调试时也能减少磕碰划伤的风险。设计时特意将壳体的安装基准面和轴孔的中心线做了垂直度公差约束，装配后能保证输出轴和输送机辊筒的平行度，避免皮带长期运行出现跑偏的问题；腔室端的连接法兰预留了均匀分布的螺栓孔，端盖安装后可以实现均匀压紧，不会出现密封间隙不均的问题。这类壳体一般采用铸铝或者铸铁材质成型，兼顾结构强度和散热性能，连续运行时传动副产生的热量可以通过壳体外壁快速散出，不会出现腔体内温度过高导致润滑脂失效的问题。
