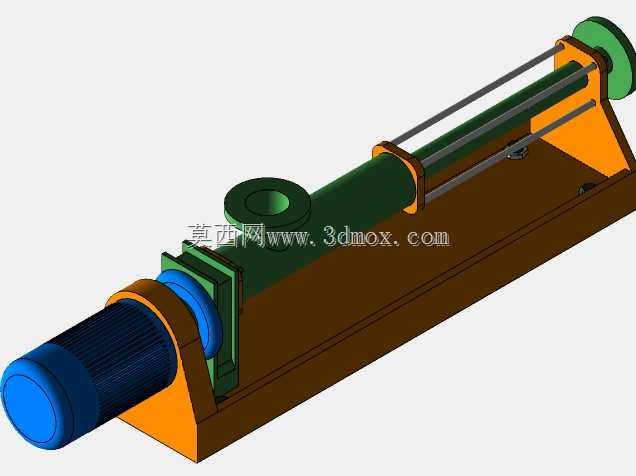

单螺杆卧式输送泵结构三维设计

这款卧式单螺杆输送结构，主要面向高粘度流体、含固体颗粒介质的输送工况，在污水处理、食品浆料输送、化工粘稠物料转运、油田采出液输送场景中应用广泛，区别于普通离心泵无法适配高粘度、含杂质介质的短板，该结构依靠螺杆与衬套形成的密闭腔室推移介质，输送过程无湍流、无剪切，不会破坏输送介质的原有性状，适配对物料完整性有要求的生产环节。从结构布局来看，驱动端采用标准卧式电机直连输入，通过联轴器与泵轴连接，省去了中间皮带传动的冗余结构，传动效率更高，整体安装底座采用一体式焊接钢结构，两侧设置螺杆支撑座，三根平行拉杆贯穿前后端盖，将定子衬套牢牢压紧固定，既保证了定子与转子的同轴度要求，也方便后期维护时快速拆解更换易损件。进料口设置在泵体中段上方，采用法兰连接结构，可直接对接生产管线的出料端，出料端位于泵体尾部侧方，介质在螺杆旋转推动下沿轴向平稳移动，不会出现回流、脉动的问题，输送流量稳定，计量精度可满足连续生产的配比要求。设计过程中优先考虑了安装边界的适配性，整体底座的安装孔位按照通用工业泵的安装尺寸预留，可直接替换同参数规格的其他类型输送泵，无需重新改造设备基础；泵体与电机的同轴度通过端盖定位止口保证，装配时无需反复调整找正，降低现场安装的调试难度。支撑脚的高度经过核算，保证泵体轴线距离安装面的高度匹配常规管线的中心高，进出口法兰的压力等级按照1.6MPa公称压力设计，可适配多数中低压流体输送管线的压力要求。传动端设置了独立的密封腔，可根据输送介质的腐蚀性、温度特性选配填料密封或者机械密封，避免介质泄漏污染现场环境，同时防止外部杂质进入泵腔磨损螺杆与衬套。尾部设置的轴承支撑组件可承受螺杆工作时产生的径向力与轴向力，避免螺杆运行过程中出现偏磨，延长易损件的使用寿命。整体结构没有冗余的复杂构件，所有零部件均采用标准化的工业常用规格，备件采购成本低，日常维护仅需定期检查密封件磨损情况、更换定子衬套即可，运维难度低，适合中小规模生产车间的连续作业需求。
