菱形切面透明带红盖盛装瓶结构设计

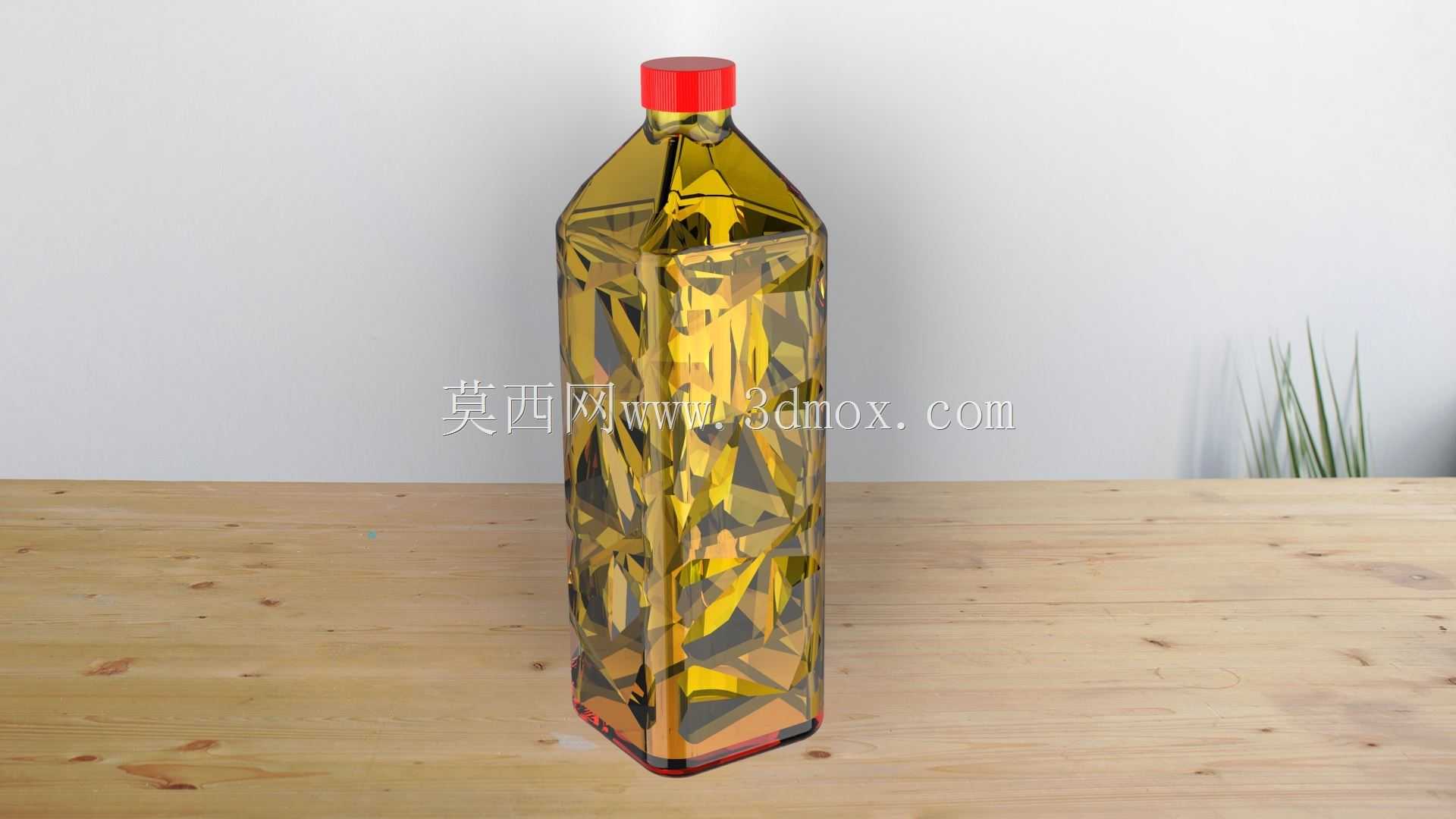

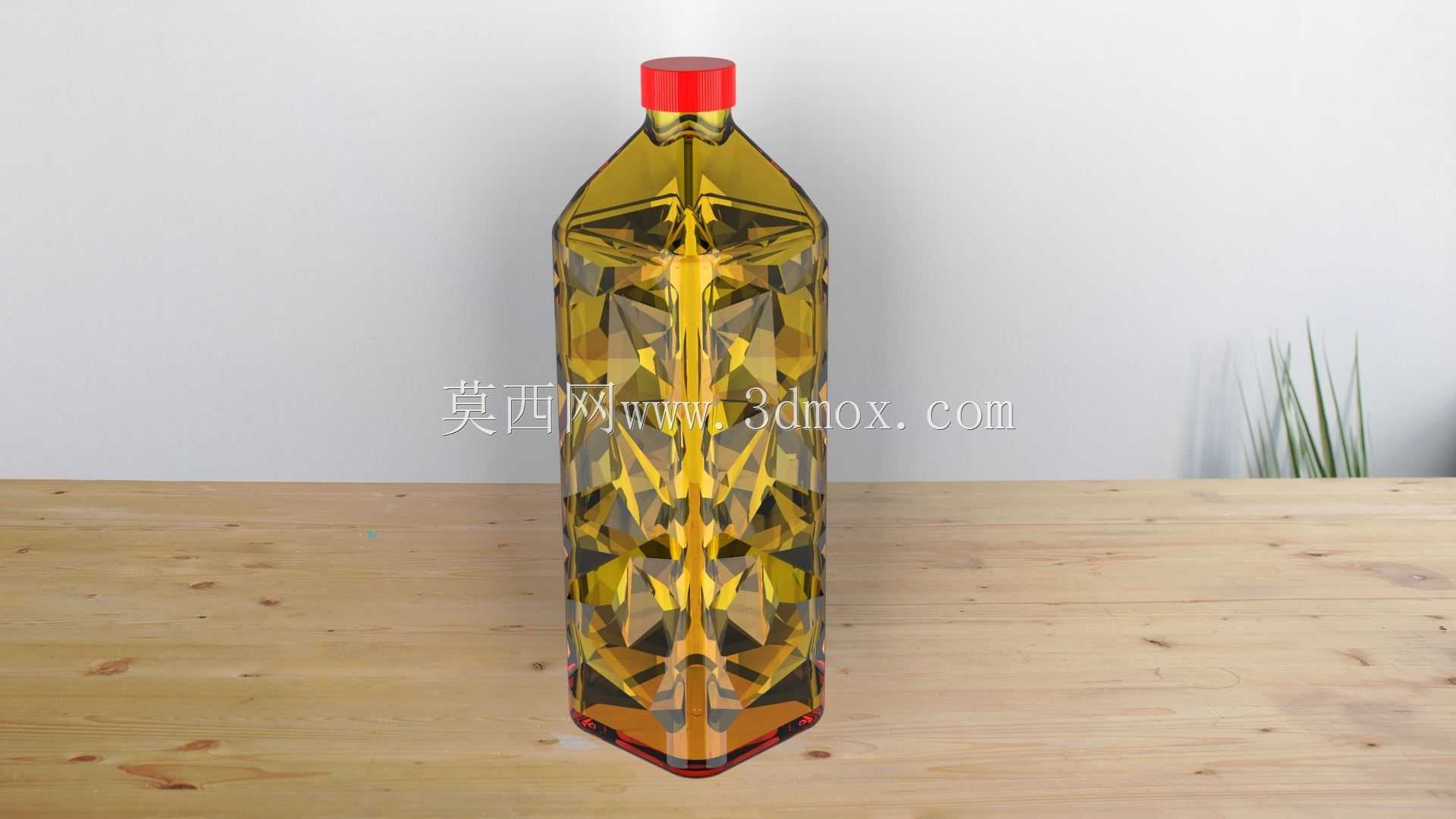

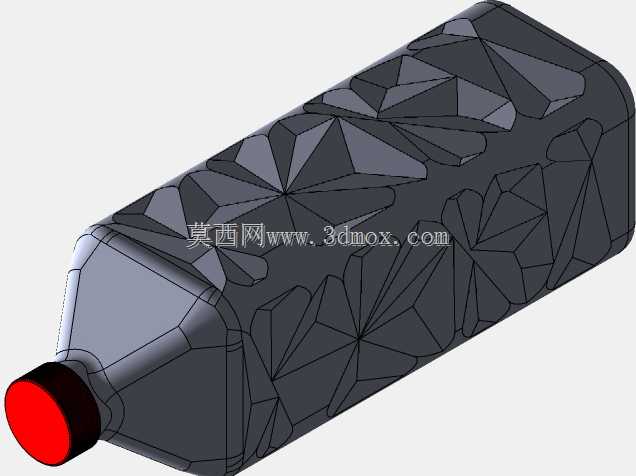

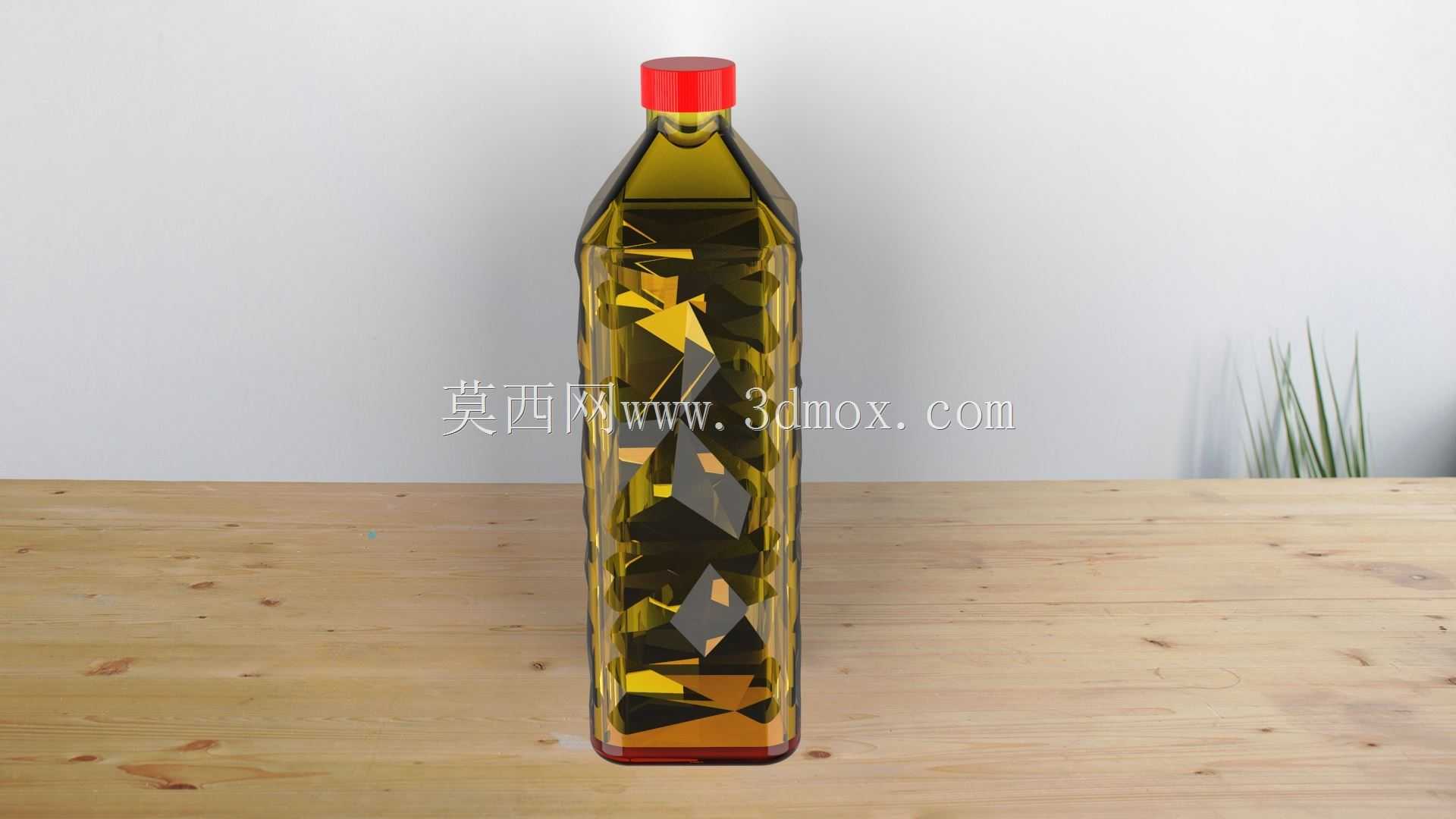

这款盛装瓶的设计核心围绕液体盛装场景的实际使用需求展开，日常可适配食用油、调味饮品等多类民用液态产品的包装使用，在商超陈列、家庭日常取用、物流运输堆叠等多个环节都能匹配对应的使用要求。瓶身整体采用多面菱形切面的结构设计，并非单纯为了外观辨识度，这种多棱面结构在同等壁厚条件下，相比传统圆弧瓶身能提升30%以上的侧向抗挤压能力，在运输堆叠过程中可以有效降低瓶身受外力挤压出现凹陷、开裂的概率，同时切面形成的多角度光线折射效果，能让内部盛装的有色液体呈现出更有层次的视觉效果，在终端陈列时更容易抓取消费者视线。瓶盖采用标准螺旋密封结构，和瓶口的配合公差控制在0.1mm以内，密封胶圈的安装槽预留了足够的压缩量，拧紧后可以实现完全密封，倒置、侧放都不会出现渗漏问题，瓶盖顶部做了防滑竖纹处理，日常取用开合时即使手上沾有油污也能轻松施力，不会出现打滑拧不开的情况。瓶身的握持区域做了内凹的弧度处理，刚好匹配成年人手掌的握持曲线，单手握持时手指能自然贴合瓶身切面的棱边，倾倒液体时可以稳定控制施力角度，不会因为瓶身光滑出现脱手的问题。底部做了加厚的平底支撑结构，支撑面的平面度控制在0.2mm以内，放置在平整台面时不会出现晃荡的情况，底部边缘做了R3的圆角过渡，既可以避免尖锐棱边划伤台面，也能在灌装输送线上顺畅移动，不会卡滞在输送轨道的缝隙中。瓶口的内径设计为32mm，既可以满足大流量快速倾倒的需求，也适配市面上常见的导流嘴配件，用户如果需要小剂量控制倒出量，可以直接加装通用导流嘴，不需要额外改造瓶口结构。瓶身的整体高度控制在260mm，横截面最大对角线尺寸为80mm，这个尺寸刚好可以适配常规家用橱柜的储物格高度，也能匹配标准物流周转箱的内部格距，装箱时可以紧密排列，不会浪费运输仓储空间。建模过程中对瓶身的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，避免出现壁厚突变导致的注塑成型缺陷，生产时可以采用PET吹塑工艺一次成型，不需要额外的拼接工序，能有效控制生产环节的不良率。
