四轴加工用双端回转装夹夹具结构

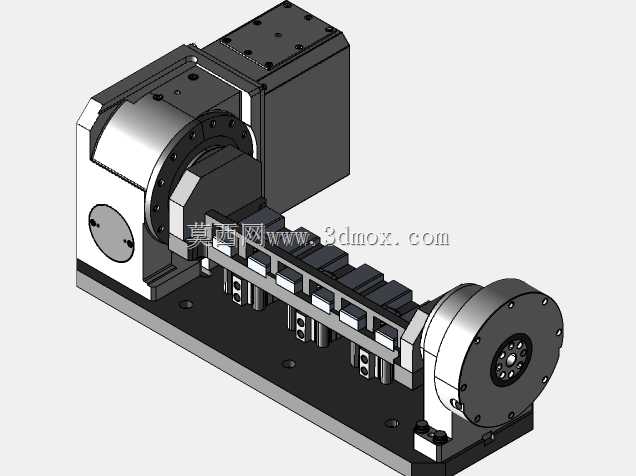

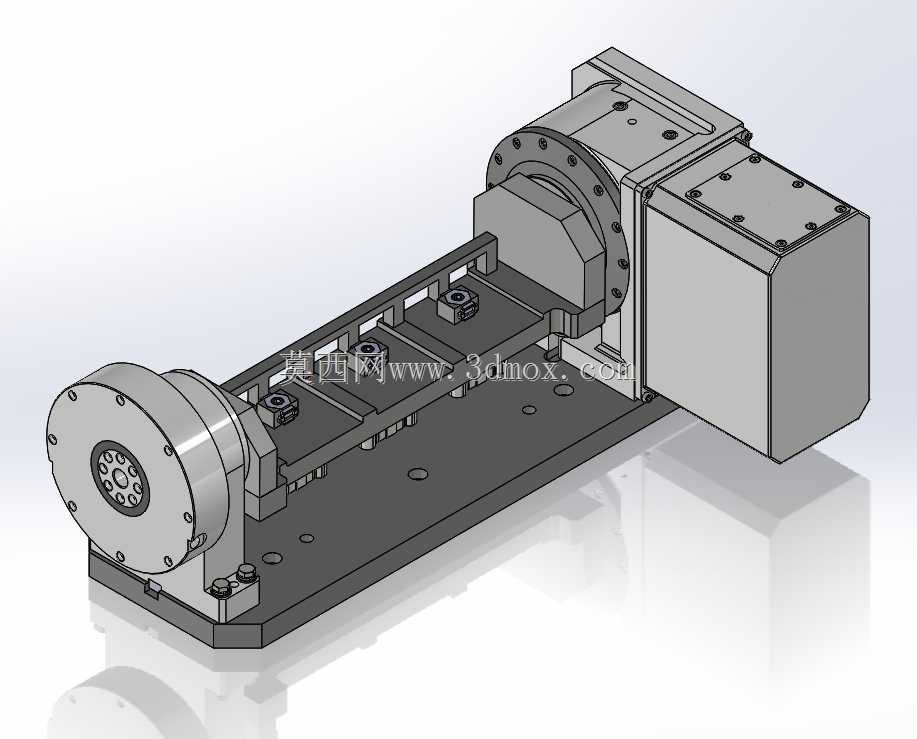

这套四轴回转夹具主要适配立式加工中心的第四轴加装场景，针对长条形、需周向多面加工的零件设计，可解决传统平口钳装夹无法完成周向连续加工、多次装夹定位误差超差的问题，常见于小型五金零件、轴类接杆、长条铝型材结构件的批量加工工序中。夹具整体采用底板+双回转座的布局形式，安装底板为整块调质钢板铣削成型，底面设置定位键槽，可直接与机床工作台的T型槽配合定位，安装时通过T型螺栓压紧固定，底板上预留多组调节安装孔位，可适配不同间距的第四轴与尾座安装需求，安装边界可覆盖常规170规格四轴转台的中心高范围，无需额外垫高块即可匹配主轴加工行程。两端的回转座分别连接四轴转台输出端与可调尾座顶尖，回转座端面设置标准法兰接口，可根据加工零件的装夹需求更换不同的定位夹板，中间的装夹导轨面采用硬化处理，上面配置多组可调式压紧块，压紧块可沿导轨槽任意滑动调整位置，适配不同长度、不同截面形状的工件装夹，压紧螺钉采用内六角高强度规格，夹紧力可覆盖有色金属到普通结构钢的切削负载需求，避免加工过程中工件移位。设计过程中优先考虑了装夹的避让空间，夹具整体下沉式布局让加工刀具可到达工件周向所有加工面，不会出现夹具与刀柄干涉的情况，双端回转的同轴度通过底板一次装夹镗孔保证，两端回转中心的同轴度误差控制在0.02mm以内，满足四轴联动加工的精度要求。尾座端采用可伸缩式顶尖结构，工件装拆时只需缩回顶尖即可完成上下料，无需拆卸尾座整体，可有效缩短批量加工的上下料辅助时间，压紧块的压头位置设置可换式压块，可根据工件表面质量要求更换铜质或者钢质压头，避免夹伤工件已加工表面。整套夹具的刚性经过切削验证，在满刀铣削钢件的工况下不会出现共振颤刀的情况，导轨面的润滑槽预留可定期加注润滑脂，保证压紧块滑动顺畅无卡滞，日常维护仅需定期清理导轨槽内的切屑即可，无需复杂的拆解保养。
