奥尔德姆联轴器连接支架结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265398
  • 奥尔德姆联轴器连接支架结构设计
  • 奥尔德姆联轴器连接支架结构设计
  • 奥尔德姆联轴器连接支架结构设计
  • 奥尔德姆联轴器连接支架结构设计
  • 奥尔德姆联轴器连接支架结构设计
  • 奥尔德姆联轴器连接支架结构设计

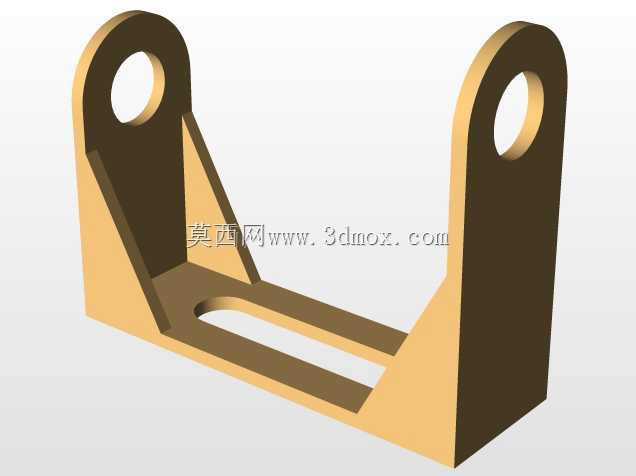

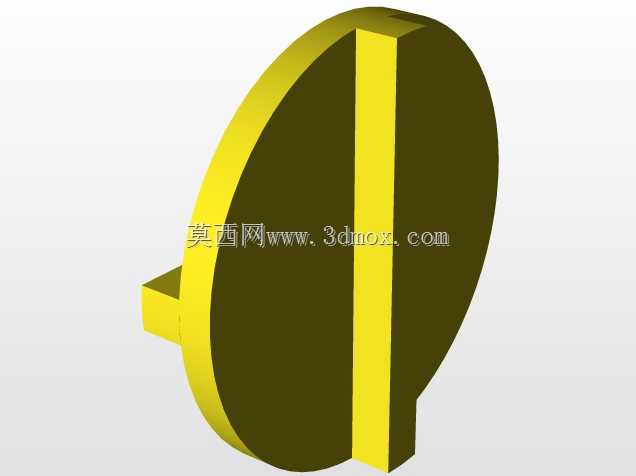

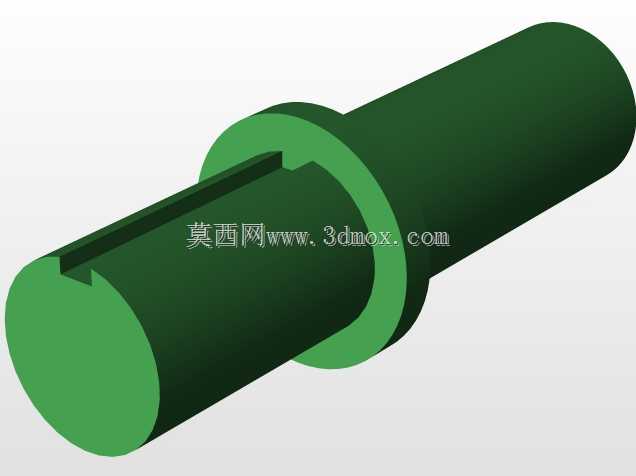

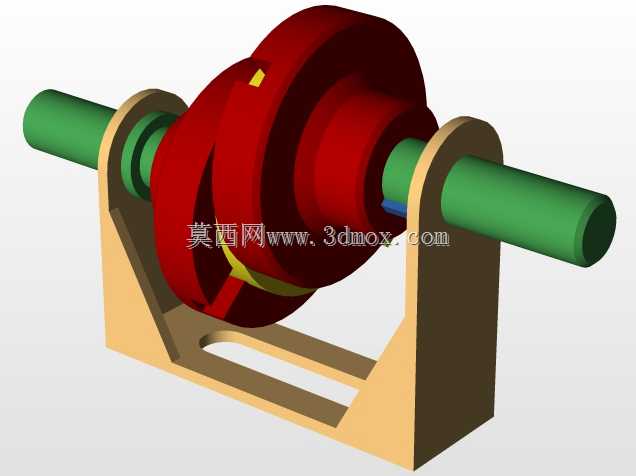

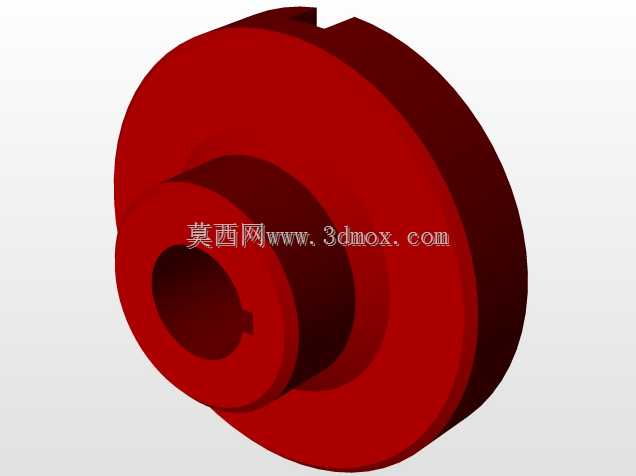

这类带双侧立板的支架构件,是奥尔德姆联轴器配套的核心安装载体,同时也可适配卡车、轿车的轮胎接头连接场景,在传动系统、行走机构的装配链路里承担定位、承载、限位的多重作用。从结构设计逻辑来看,双侧对称的带孔立板是核心受力点位,立板上的通孔用于穿装铰接销轴或连接螺栓,实现与联轴器滑块、轮胎接头摆臂的铰接配合,孔位的同轴度公差直接决定了传动过程的卡顿程度,建模时需要严格控制两孔的轴线平行度与中心距偏差,避免装配后出现运动卡滞、偏磨的问题。立板与底部槽型基座之间设置了三角形加强筋,这一设计是为了抵消传动过程中产生的侧向弯矩,尤其是在车辆行驶遇到颠簸路面、联轴器传递补偿径向偏移的力矩时,加强筋可以将立板受到的交变应力均匀传导至底部基座,避免立板根部出现应力集中导致的断裂失效。底部的长条形通槽结构是安装调节位,通槽的长度方向预留了足够的调整余量,装配时可以根据实际的轴系间距、轮胎摆臂的安装位置,沿槽向调整整个支架的固定位置,补偿加工和装配过程中产生的累积误差,降低对机架加工精度的要求。从安装边界来看,双侧立板的外侧面间距、立板高度、底部基座的宽度尺寸,都需要匹配对应规格的联轴器外径、轮胎接头的摆臂摆动行程,避免运动过程中构件之间出现干涉;立板上的铰接孔孔径需要适配标准销轴的尺寸公差,通常采用基孔制配合,保证铰接转动灵活的同时不会出现过大的旷量。在实际工业应用场景中,这类支架既可以用在通用机械设备的传动系统里,配合奥尔德姆联轴器补偿两轴之间的径向偏移,降低轴系对中精度的要求,减少轴承端的附加载荷;也可以集成在车辆底盘的轮胎连接部位,作为轮胎接头的安装支座,承受车辆行驶过程中来自路面的冲击载荷,传递车轮与车架之间的作用力。建模过程中需要重点关注壁厚的均匀性,立板、基座、加强筋的壁厚差控制在合理范围内,避免后续如果采用铸造或注塑工艺生产时出现缩孔、变形等缺陷,同时所有的棱边都做了圆角过渡处理,减少应力集中点的同时,也能避免装配过程中锐边划伤操作人员。
