工业搭扣式弹簧压紧箱扣锁紧结构

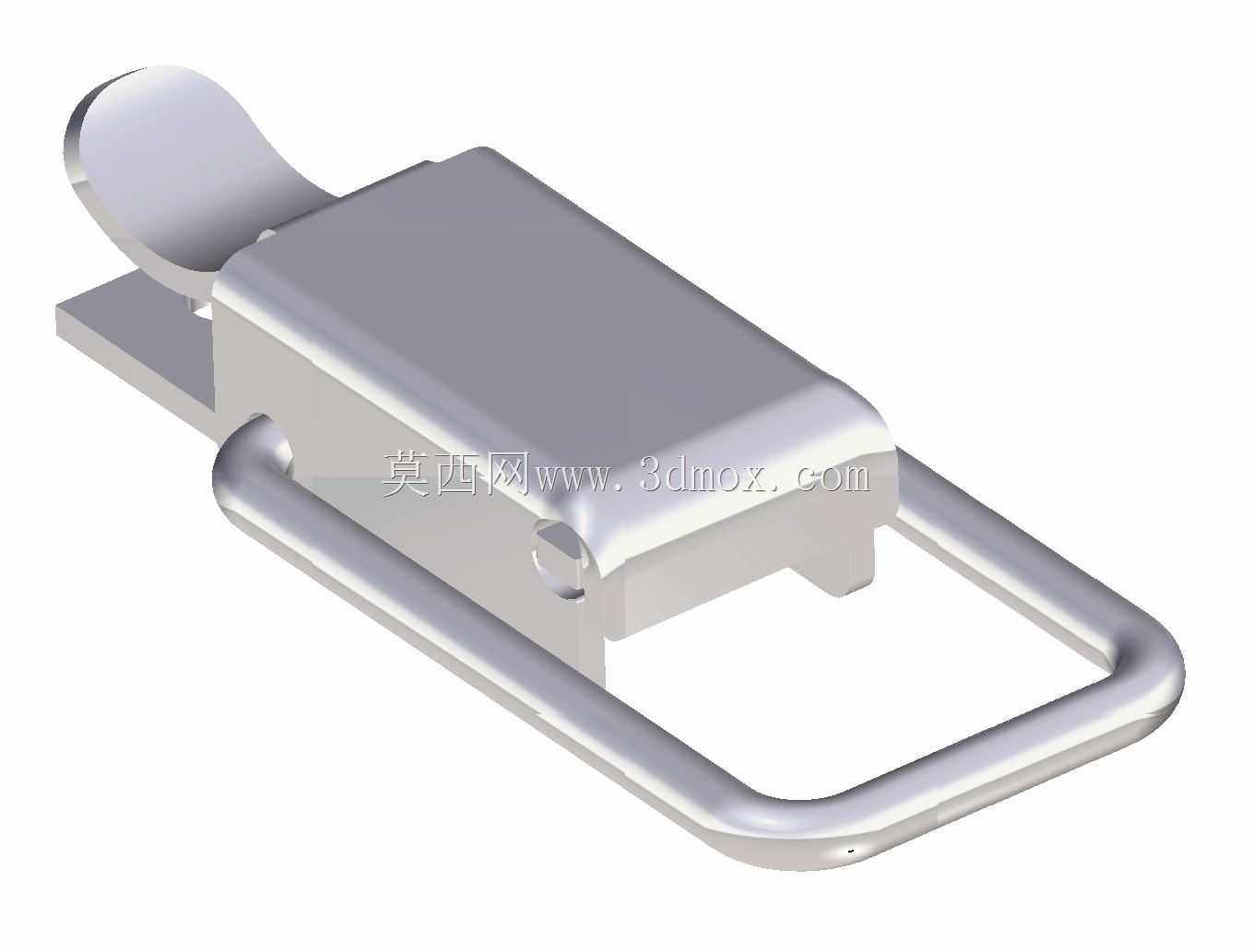

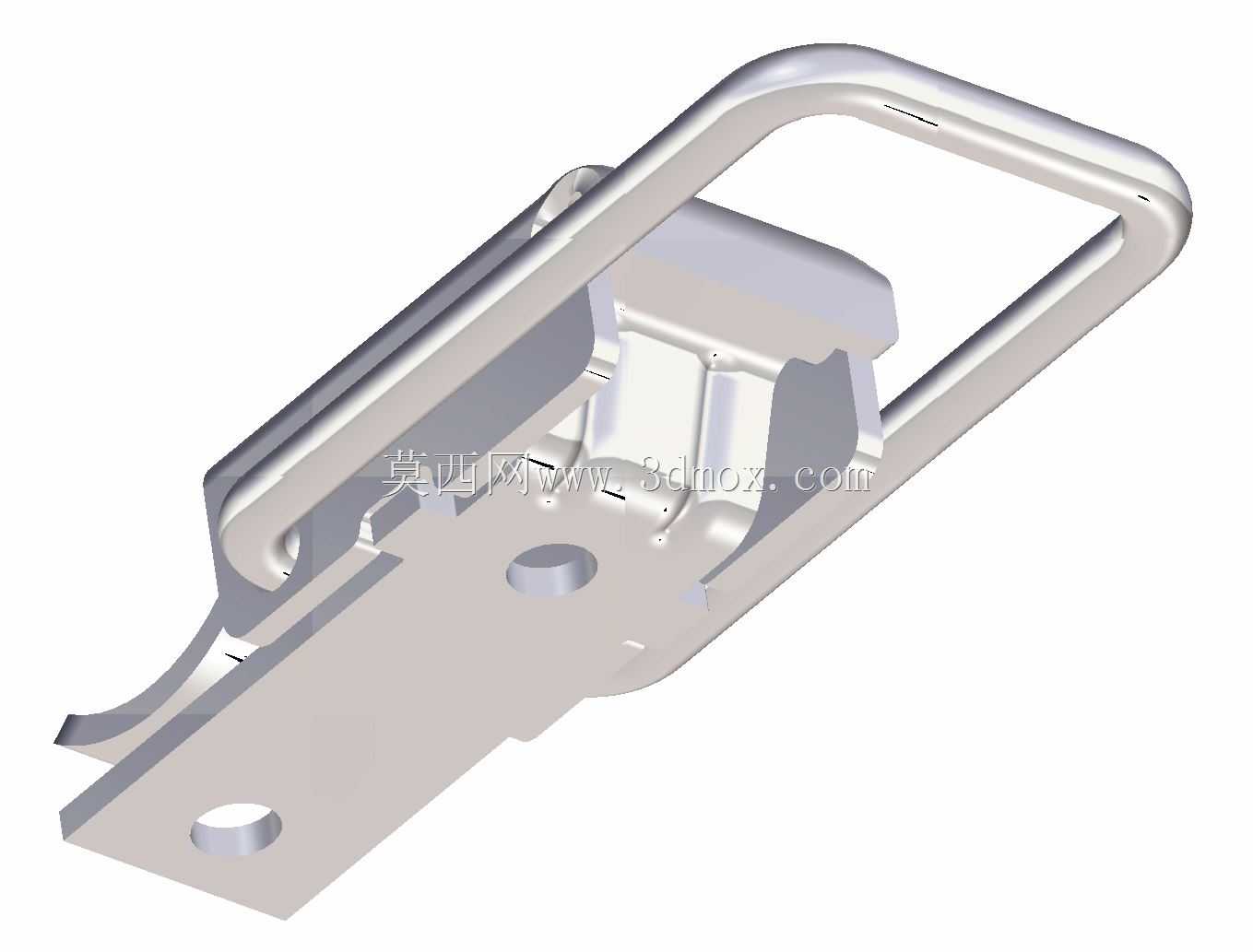

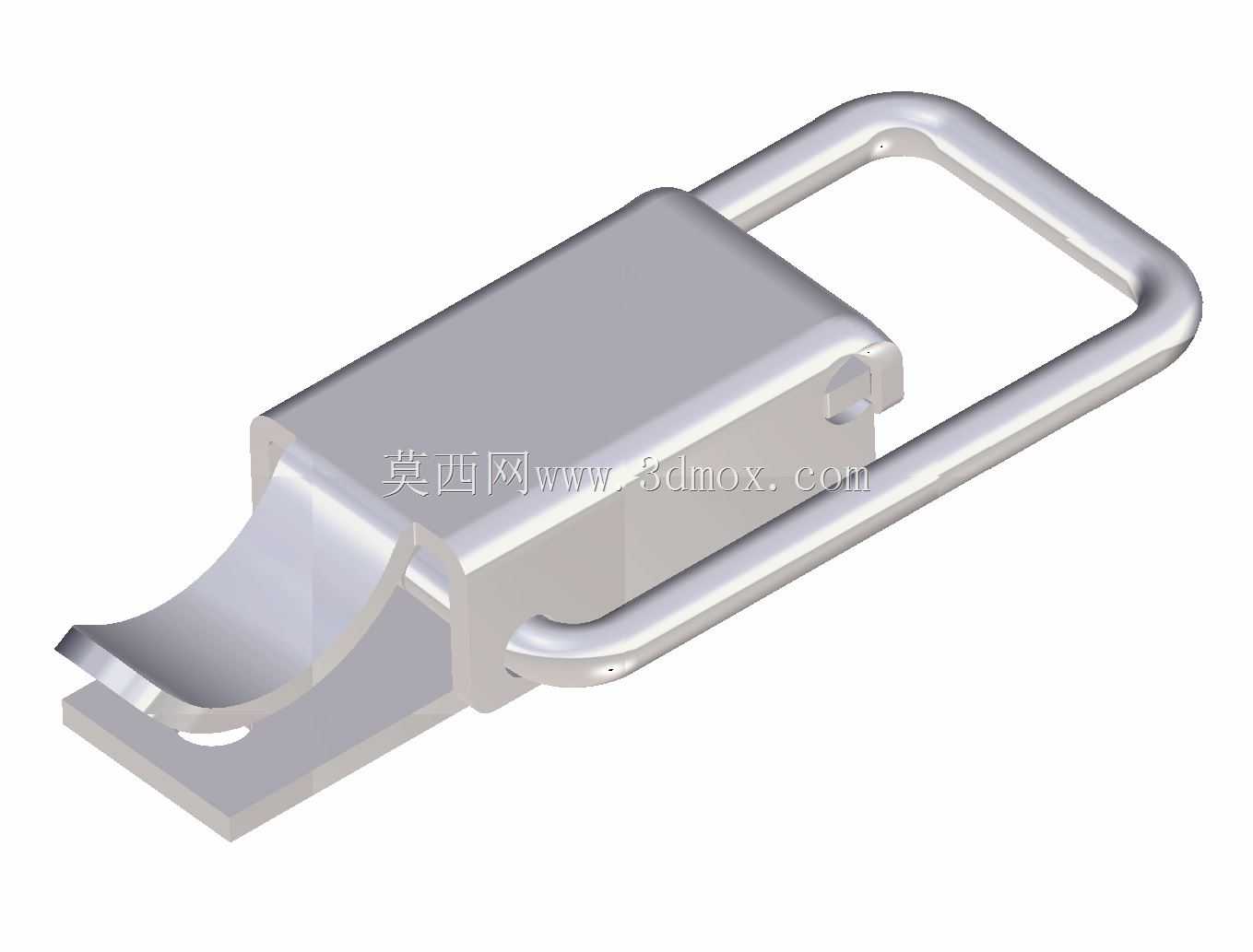

这类搭扣式箱扣常被用在各类需要频繁开合、同时要求闭合后保持足够压紧力的工业场景中，比如小型设备检修门、工具箱盖板、物流周转箱侧盖、试验设备舱门等位置，替代传统螺栓锁合结构，大幅降低开合操作的时间成本，不需要额外工具就能完成启闭动作，在需要定期维护、频繁取放内部物料的设备上适配性极强。从结构设计来看，该搭扣采用杠杆式压紧原理，扣合过程中通过手柄的回转动作带动锁钩勾住配套的锁座，越过结构死点后依靠内置的弹性形变提供持续的压紧力，避免设备运行过程中受振动冲击出现松脱、自行弹开的问题，扣合到位后手柄会自然贴合安装基板表面，不会突出过多占用外部空间，也不容易被外物勾挂引发意外开启。安装层面，基板上预留了两个圆形安装孔，可直接通过螺栓或铆钉固定在箱体的安装面上，安装时需要注意配套锁座的相对位置，要保证锁钩在扣合行程中能顺利勾住锁座的勾接面，同时预留合适的压紧余量，避免安装位置偏差导致扣合力不足或者无法顺利扣合。整体外形采用弯折钣金成型结构，主体受力部位做了圆弧过渡处理，没有尖锐的棱角，既避免应力集中提升结构强度，也能减少操作过程中划伤操作人员的风险。手柄部分采用闭环框型结构，操作时手指可以穿入手柄框内发力，即便戴劳保手套也能顺利完成开合动作，适合车间、户外等多种作业场景使用。结构上没有多余的零散零件，整体为一体化冲压弯折后组装弹性部件，长期使用过程中不容易出现零件脱落、卡滞的问题，弹性部件的预紧力经过匹配设计，既不会因为扣合力过大导致操作费力，也不会因为压紧力不足导致闭合后出现缝隙，对于有一定密封要求的舱门，还可以配合密封胶条使用，扣合后能持续给胶条提供均匀的压紧力，保证舱门的密封效果，避免粉尘、水汽进入箱体内部。在做结构选型时，需要根据舱门的实际重量、所需压紧力大小、安装面的空间尺寸匹配对应规格的搭扣，这类搭扣的安装边界需要预留出手柄回转的空间，避免周边结构件干涉手柄的开合动作，安装基板的厚度要足够支撑搭扣的受力，避免长期扣合受力后基板出现变形，影响搭扣的锁紧效果。
