车间物料转运单梁桥式辊道起重设备

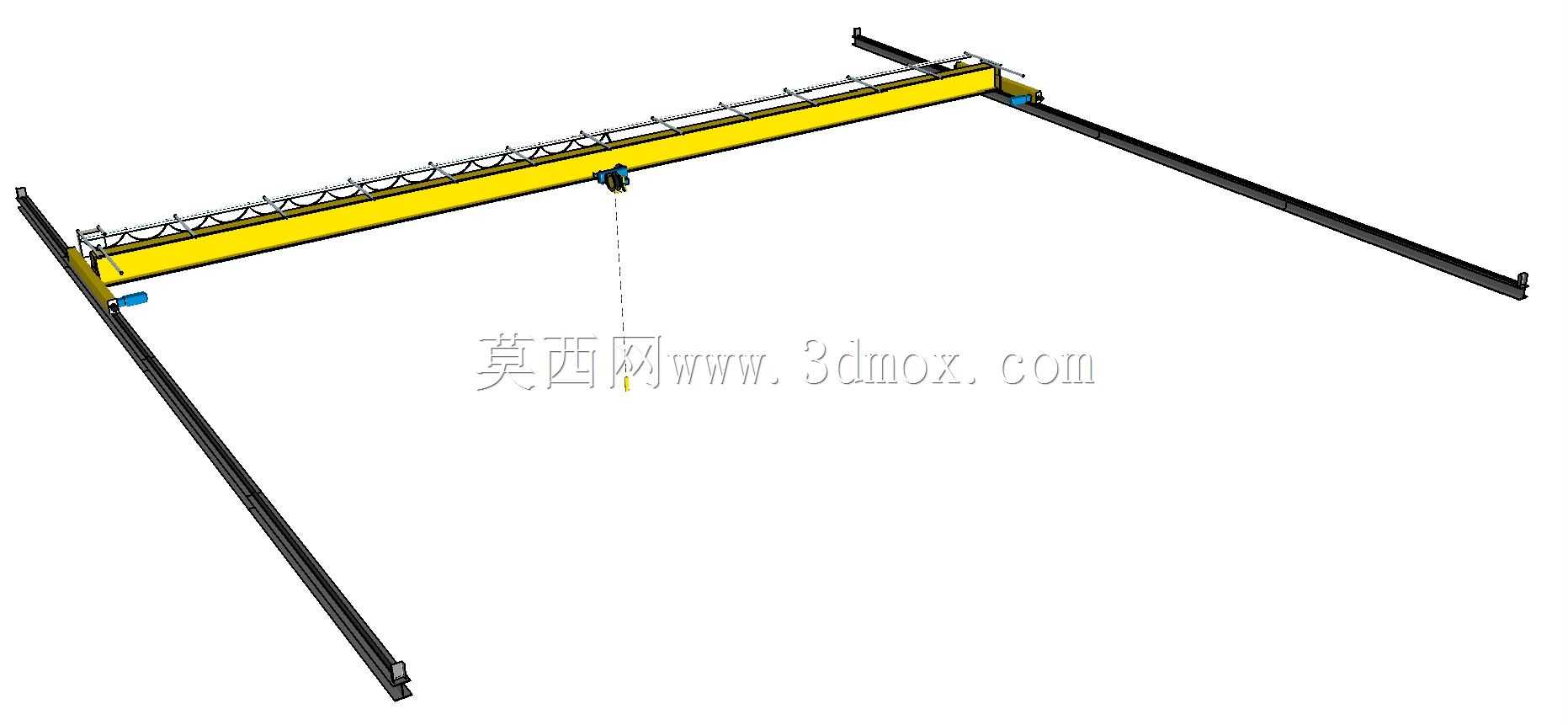

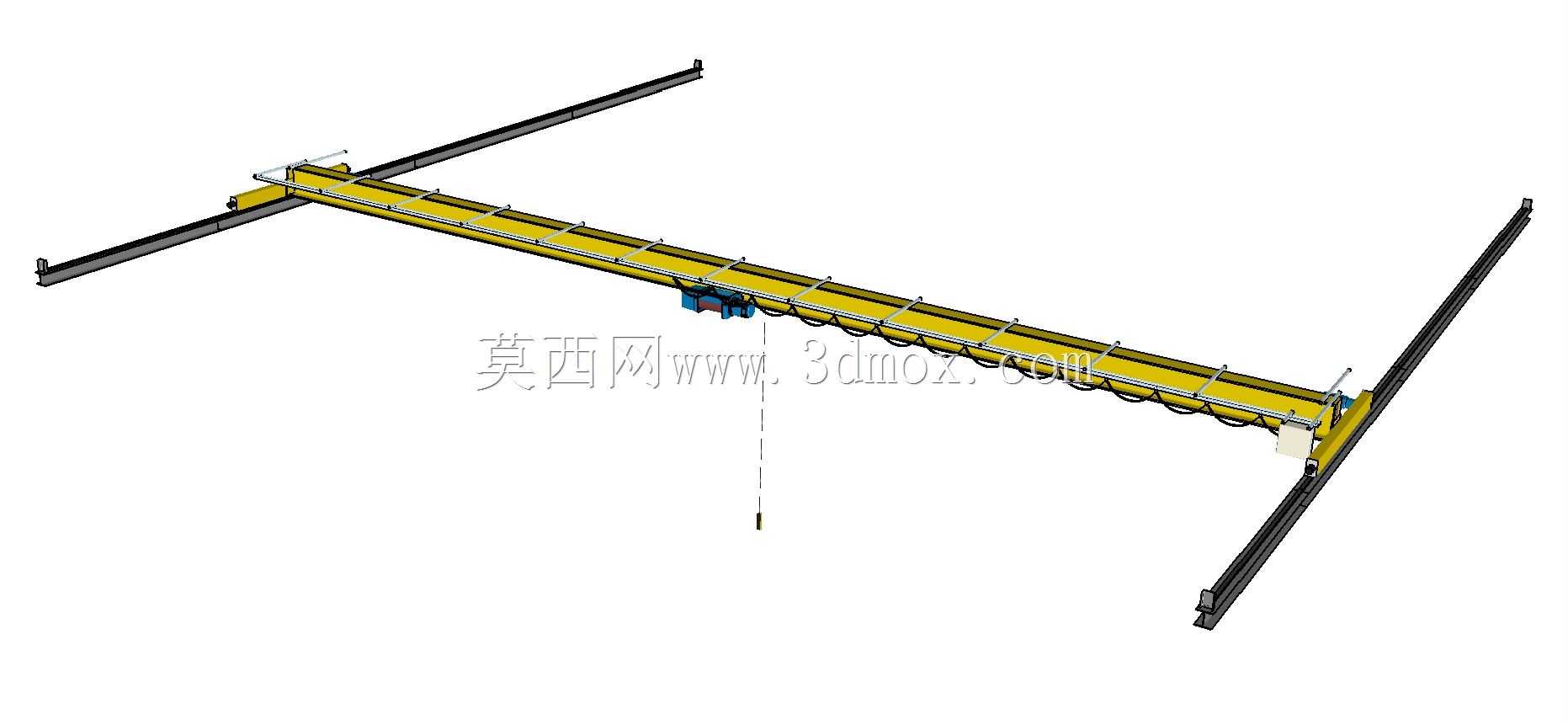

　　在重型机械加工、冶金轧制、钢材预处理这类生产场景里，跨工位的长型工件转运一直是车间物流的核心痛点，尤其是长度数米到十余米的型钢、轧制坯料、加工后长轴类零件，靠叉车转运不仅需要预留极宽的通行通道，还容易在转运过程中出现工件晃动、磕碰加工面的问题，这类桥式辊道起重设备就是为解决这类跨工位长材转运需求设计的。从结构上看，这套设备采用单主梁桥式布局，两根平行的端梁架设在车间两侧的高架轨道上，主梁沿车间跨度方向布置，主梁下方集成的吊运辊道结构可以在承接工件后，沿主梁长度方向做横向移动，同时端梁带动整体主梁沿车间纵向轨道移动，两个方向的运动配合，可以覆盖整个车间矩形作业区域内的任意工位，不需要在地面预留转运通道，能最大化利用车间的上部空间，

　　提升厂房面积利用率。设计这套结构的时候，首先要考虑的是主梁的挠度控制，因为这类设备通常要承载数吨到数十吨的长型工件，主梁如果跨度过大，满载时的下挠量超过允许值，不仅会影响辊道的运行平顺性，还会带来结构安全隐患，所以主梁采用了箱型梁加顶部桁架加强的结构，箱型梁主体承担主要的弯曲载荷，顶部的三角桁架结构可以在不增加过多自重的前提下，提升主梁的整体刚度，减少满载下挠量，同时桁架结构的风阻更小，对于半敞开式的车间来说，大风天气下的结构受力更稳定。端梁部分的行走轮采用了双轮缘结构，轮缘卡在轨道两侧，可以防止设备运行过程中出现脱轨问题，端梁和主梁的连接位置采用了高强度螺栓组铰接，既可以保证连接强度，也能抵消一部分轨道安装误差带来的附加应力，

　　避免因为轨道平行度偏差导致行走轮出现偏磨、卡滞的问题。主梁下方的吊运辊道是这套设备区别于普通桥式起重机的核心部分，普通桥式起重机是靠吊钩吊挂工件，工件在吊运过程中会出现摆动，而这套辊道结构可以直接承托工件底部，辊道的辊子采用带动力的钢制辊子，当设备移动到上料工位时，上料辊道和设备上的辊道对齐，工件可以直接通过辊道传动输送到设备的承托位置，不需要额外的吊装挂钩作业，能大幅提升转运效率，尤其是在轧制生产线这类连续作业的场景里，工件可以直接从轧制工位通过辊道输送到起重设备上，再转运到后续的冷却、校直、下料工位，整个过程不需要人工挂钩，作业效率比普通吊钩起重机提升数倍。在安装边界上，这类设备的轨道铺设需要提前和厂房结构做协同设计，

　　轨道的标高要根据车间的作业高度、工件最大起吊高度来确定，轨道的基础承载能力要匹配设备满载时的最大轮压，通常端梁的行走轮轮压会根据额定起重量、设备自重做精确计算，轨道下方的承轨梁需要满足对应的抗弯、抗剪强度要求。设备的运行限位也做了冗余设计，在纵向轨道的两端、主梁的横向移动两端都设置了机械限位和电气限位双重保护，当移动机构触发电气限位时会自动切断运行电源，如果电气限位失效，机械限位块会阻挡端梁或者辊道小车继续移动，避免出现冲轨、脱轨的安全事故。另外，辊道的辊子间距是根据常见转运工件的最小长度设计的，保证最短的工件也能同时被至少三个辊子承托，避免工件在输送过程中出现倾斜、掉落的问题，辊子表面做了淬火处理，硬度达到HRC45以上，可以承受工件转运过程中的摩擦和冲击，延长辊子的使用寿命。在实际使用场景里，这类设备常和车间的固定辊道线配合使用，固定辊道线沿各个工位布置，当工件需要跨区域转运时，这套桥式辊道设备移动到对应接口位置，和固定辊道对齐后就可以完成工件的转接，整个转运过程可以实现全自动化控制，不需要人工近距离操作，尤其适合高温、高粉尘的冶金车间作业场景，能减少工人在恶劣环境下的作业时长，提升生产作业的安全性。设备的供电采用滑触线供电方式，滑触线沿纵向轨道布置，端梁上的集电器从滑触线取电，再通过主梁上的拖链给横向移动的辊道小车供电，这种供电方式比电缆卷筒的供电方式更可靠，不容易出现电缆缠绕、磨损的问题，适合长距离、高频次的运行工况。
