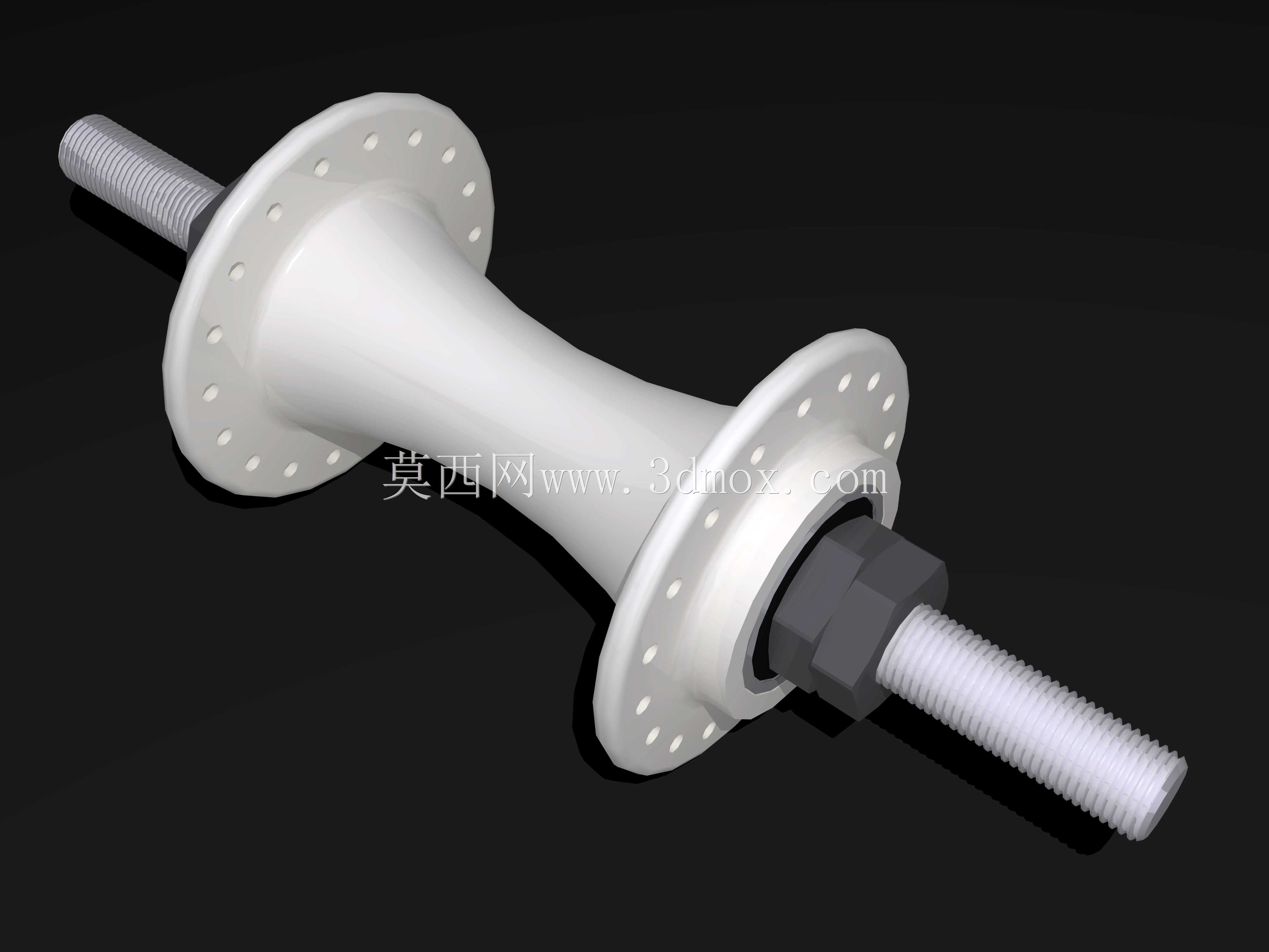

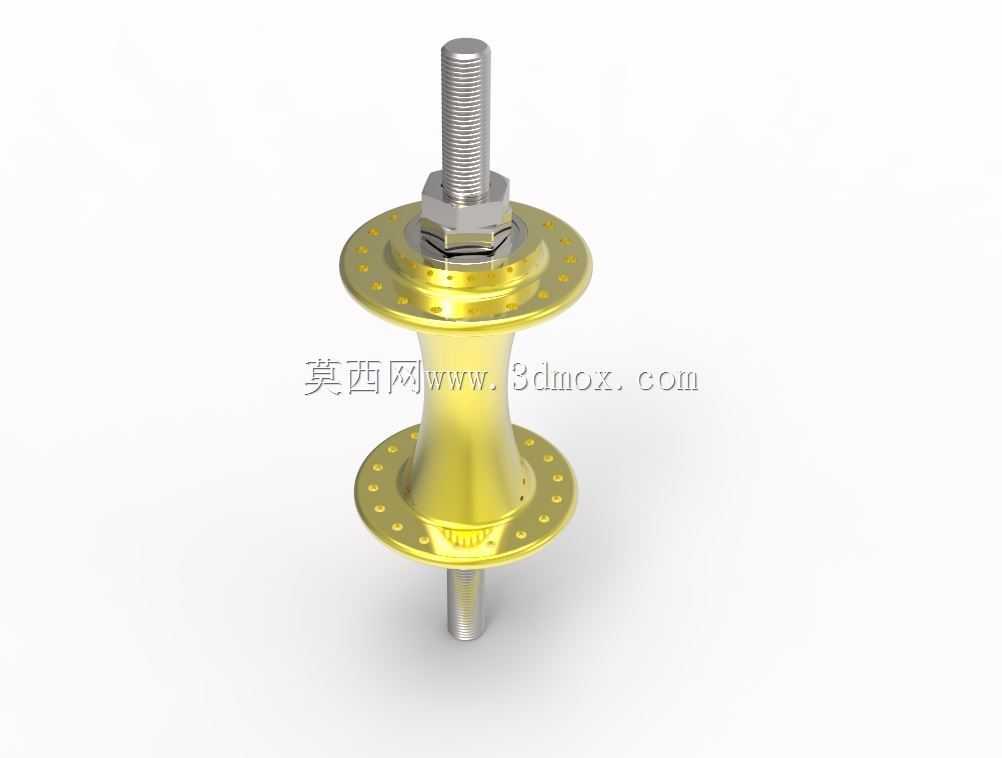

小轮车前轴花鼓结构三维设计

　　这款前轴花鼓是针对特技小轮车使用场景开发的轮组核心承载部件，日常应用在街式、平地花式BMX车型的前轮组装配环节，承担轮圈辐条固定、前轮转动支撑、前叉与轮组连接的核心作用，区别于普通通勤自行车的花鼓结构，其结构强度冗余量是设计阶段优先考量的指标。从实际使用场景来看，BMX运动中前轮需要承受起跳落地的垂直冲击、转把动作带来的轴向扭转、杠上特技的侧向挤压力，常规通勤花鼓的薄壁壳体、细轴杆设计完全无法满足这类极限载荷要求，因此这款花鼓在结构设计上做了针对性的强化。整体采用对称式法兰布局，两侧辐条安装法兰盘直径统一，法兰上均匀分布36个辐条孔，孔位做了沉头倒角处理，避免辐条条帽安装后出现应力集中割伤辐条的问题，

　　同时对称的法兰间距可以保证前轮编圈后辐条张力左右一致，减少轮组偏摆的调校难度，也能在侧向受力时让两侧辐条均匀分担载荷，避免单侧辐条过载断裂。花鼓的轴杆采用10mm直径的通长实心螺纹杆设计，区别于空心快拆轴杆的结构，实心轴杆的抗弯曲、抗剪切能力更强，能够承受大落差落地时的瞬间冲击载荷，轴杆两端的螺纹段长度匹配BMX前叉的开档厚度与锁紧螺母的安装空间，轴肩位置做了圆角过渡，避免应力集中导致轴杆断裂。花鼓壳体采用流线型的收腰设计，中部壳体直径小于两侧法兰直径，这种设计一方面可以减少花鼓整体的重量，避免不必要的材料冗余，另一方面收腰结构可以让壳体的应力分布更均匀，冲击载荷可以从法兰位置平滑过渡到中部轴承安装位，

　　不会出现截面突变带来的应力断裂风险。壳体内部的轴承安装位采用同轴度公差严格的台阶孔设计，保证两侧轴承安装后旋转轴线重合，减少前轮转动时的阻尼感，同时轴承位的过盈配合量经过反复校核，既可以保证轴承安装后不会出现跑内圈、跑外圈的问题，也不会因为过盈量过大导致轴承装配后预紧力过大出现转动卡滞。轴杆上配套的六角锁紧螺母采用加厚设计，螺母对边尺寸匹配常规维修扳手的规格，方便骑手在户外调试时快速拆装，螺母与花鼓壳体接触的端面做了防滑齿处理，锁紧后可以避免骑行过程中螺母松动导致轮组偏移。从安装边界来看，这款花鼓的开档尺寸适配主流BMX前叉的100mm开档标准，轴杆伸出法兰的长度足够穿过前叉叉脚的安装孔，

　　两侧预留的螺纹长度可以满足双螺母锁紧的安装需求，法兰上的辐条孔中心圆直径匹配常规20英寸BMX轮圈的编圈角度，使用常规长度的辐条就可以完成轮组编制，不需要定制特殊规格的辐条，降低后期维护的配件成本。在实际装配过程中，需要注意轴杆与轴承内圈的配合公差，装配时避免直接敲击轴承外圈，应该使用专用工具压装轴承，保证轴承安装到位后没有偏斜，编圈时需要按照交叉编法将辐条固定在法兰孔位，逐步调整辐条张力，保证轮圈的径向跳动和端面跳动控制在合理范围内，锁紧轴杆螺母时需要两侧交替拧紧，避免单侧受力过大导致轴杆弯曲。这款花鼓的结构设计没有多余的装饰性结构，所有外形设计都服务于强度提升与装配便利性，壳体表面的光滑曲面也方便后期清理泥土污渍，适合在户外滑板场、土坡场地的复杂使用环境下长期工作，不会因为泥沙堆积导致转动受阻。
