机床T型槽用定位滑块结构设计

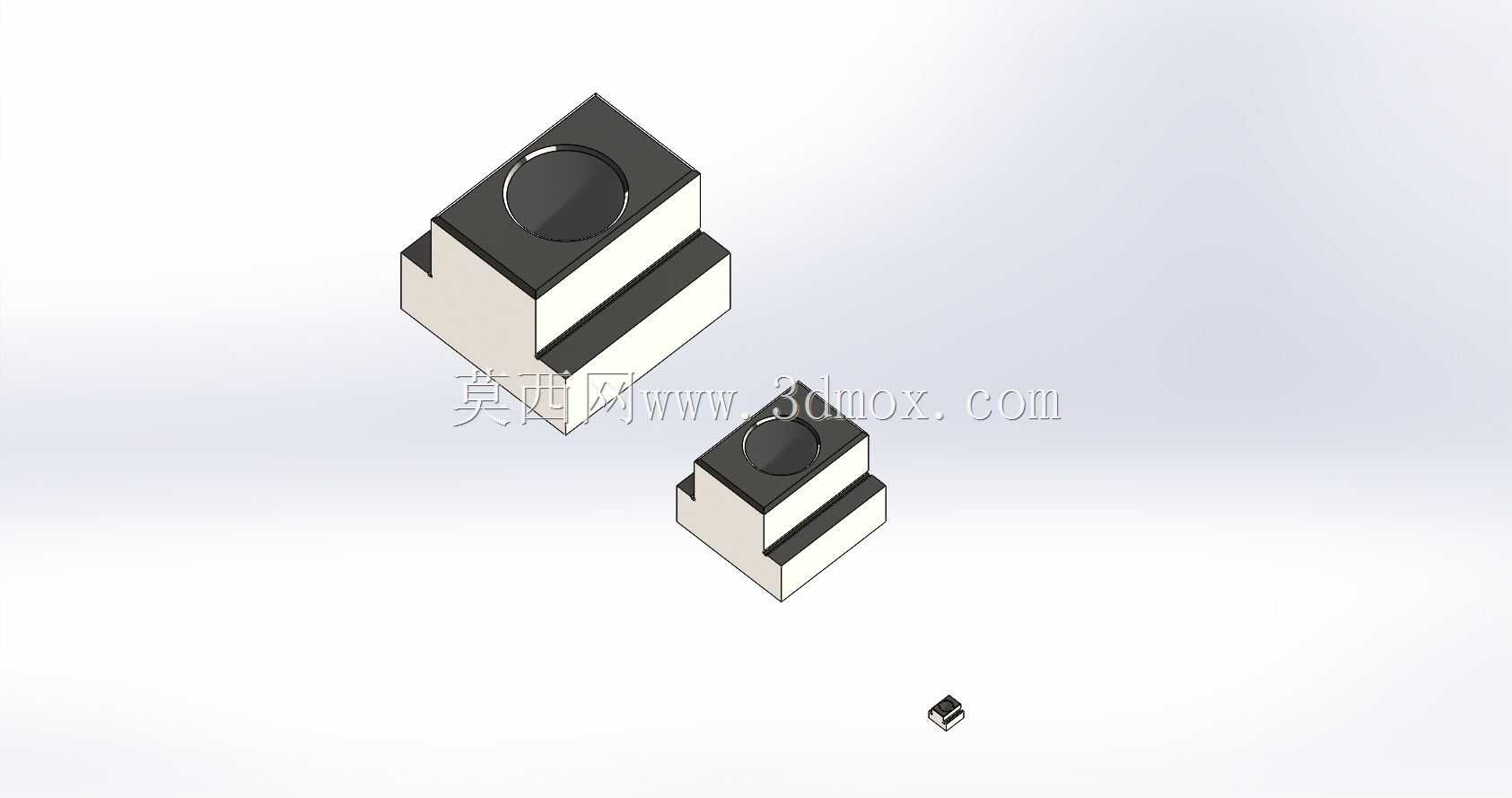

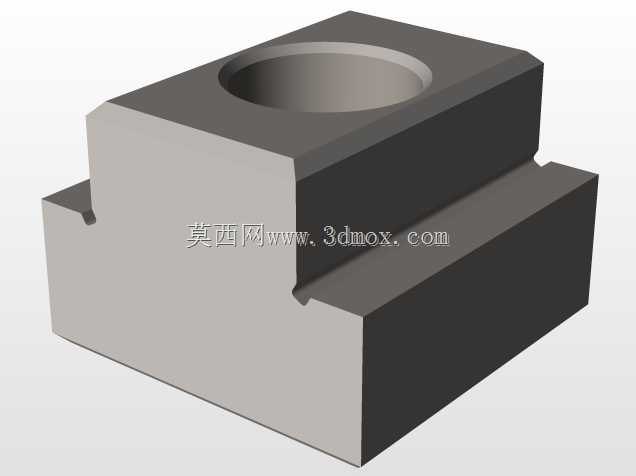

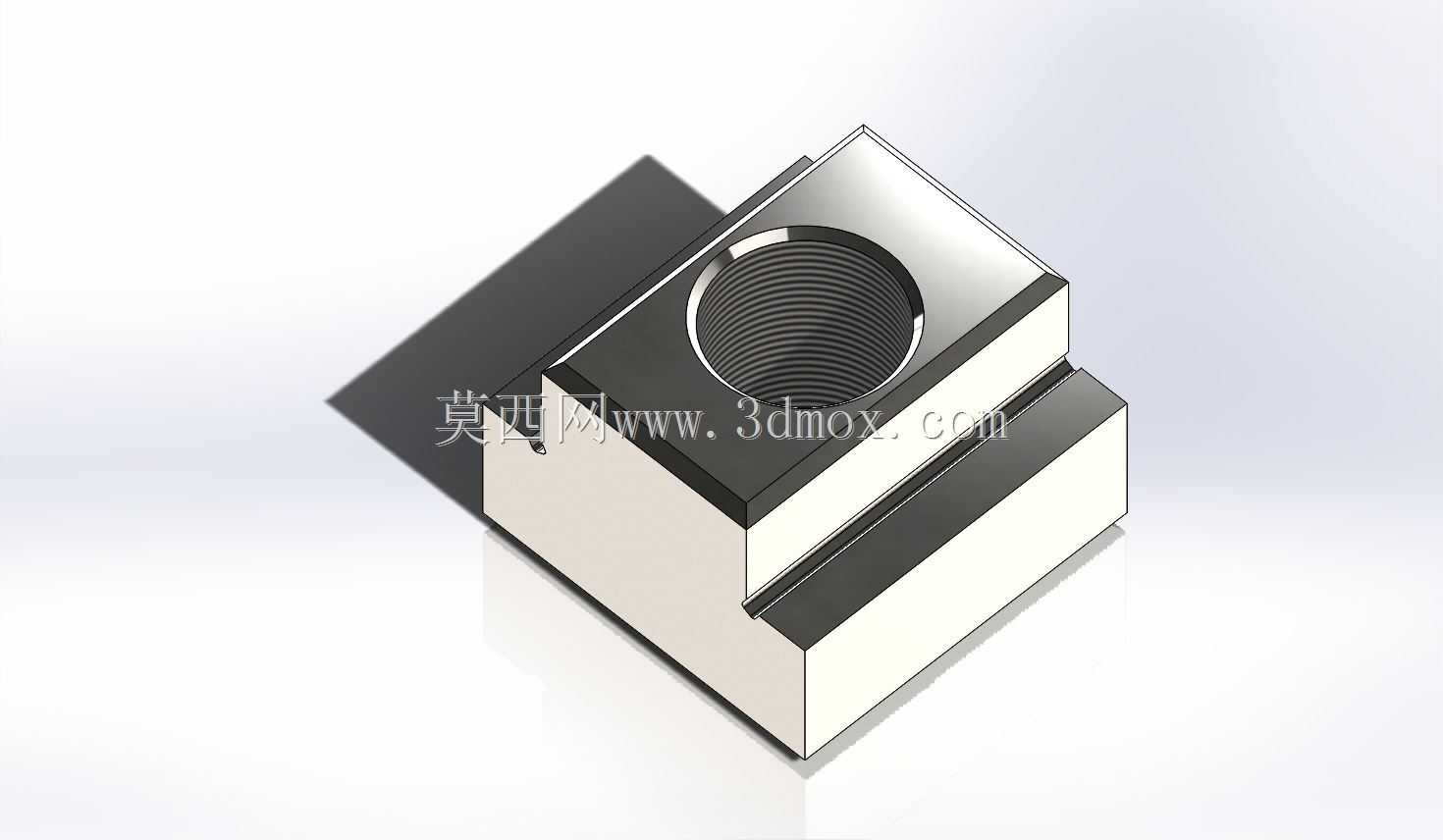

这类滑块是机床工作台T型槽配套的核心定位连接件，日常在铣床、加工中心、磨床等通用机床上应用极广，不管是工装夹具装夹、工件定位压紧，还是辅助工装的滑移固定，都离不开这类零件的配合。从结构设计逻辑来看，滑块的外形完全匹配机床T型槽的截面轮廓，上部突出的圆柱段是螺栓连接位，下部的阶梯卡台能完全嵌入T型槽的内腔，安装时可以顺着槽道滑入任意位置，拧紧上部连接螺栓后，卡台的台阶面会紧紧抵在T型槽的内侧台阶上，依靠接触面的静摩擦力实现位置锁止，不会出现转动或者窜动的问题。设计时首先要匹配对应规格T型槽的尺寸边界，滑块的总宽度要略小于T型槽上部开口宽度，保证滑动顺畅无卡滞，下部卡台的厚度要和T型槽下部空腔的高度留0.1到0.2mm的间隙，既不会因为间隙过大导致锁止时歪斜，也不会因为间隙过小出现滑动卡涩。上部的圆柱凸台直径要和配套使用的压板、夹具的安装孔位匹配，凸台高度要保证螺栓拧紧时有足够的螺纹啮合长度，同时不会因为凸台过高导致夹具安装面出现虚接。这类滑块的实际使用场景覆盖了绝大多数金属切削加工的装夹环节，比如加工异形工件时，需要在工作台不同位置布置压紧点，只需要将滑块滑到对应位置，搭配压板和螺栓就能快速完成装夹，不需要在工作台上额外打孔攻丝，能最大程度保护工作台面的精度。设计时还要考虑滑块的受力特性，锁止状态下螺栓的预紧力会全部作用在卡台的台阶面上，所以台阶处的圆角过渡要合理，避免应力集中导致长期受力后出现开裂，滑块的整体材质一般选用45号钢调质处理，表面做发黑防锈处理，既能满足强度要求，也能适应车间多切削液、多油污的使用环境。不同规格的滑块对应不同宽度的T型槽，从常见的14mm槽宽到28mm槽宽都有对应的尺寸系列，建模时要严格遵循槽道的配合公差，滑块的两个侧面要做平行度公差约束，保证在槽内滑动时不会出现偏斜，上部圆柱的轴线要和滑块底面保持垂直，避免螺栓锁紧时出现侧向力，影响装夹的稳定性。在做生产线专用工装设计时，这类滑块还可以根据需求做定制化修改，比如在滑块侧面加装定位销孔，配合行程挡块实现工位的快速定位，或者在滑块上部加工螺纹孔，直接连接小型气动夹紧元件，省去额外的转接零件，让工装结构更紧凑。
