迷你冰箱散热风扇适配安装结构

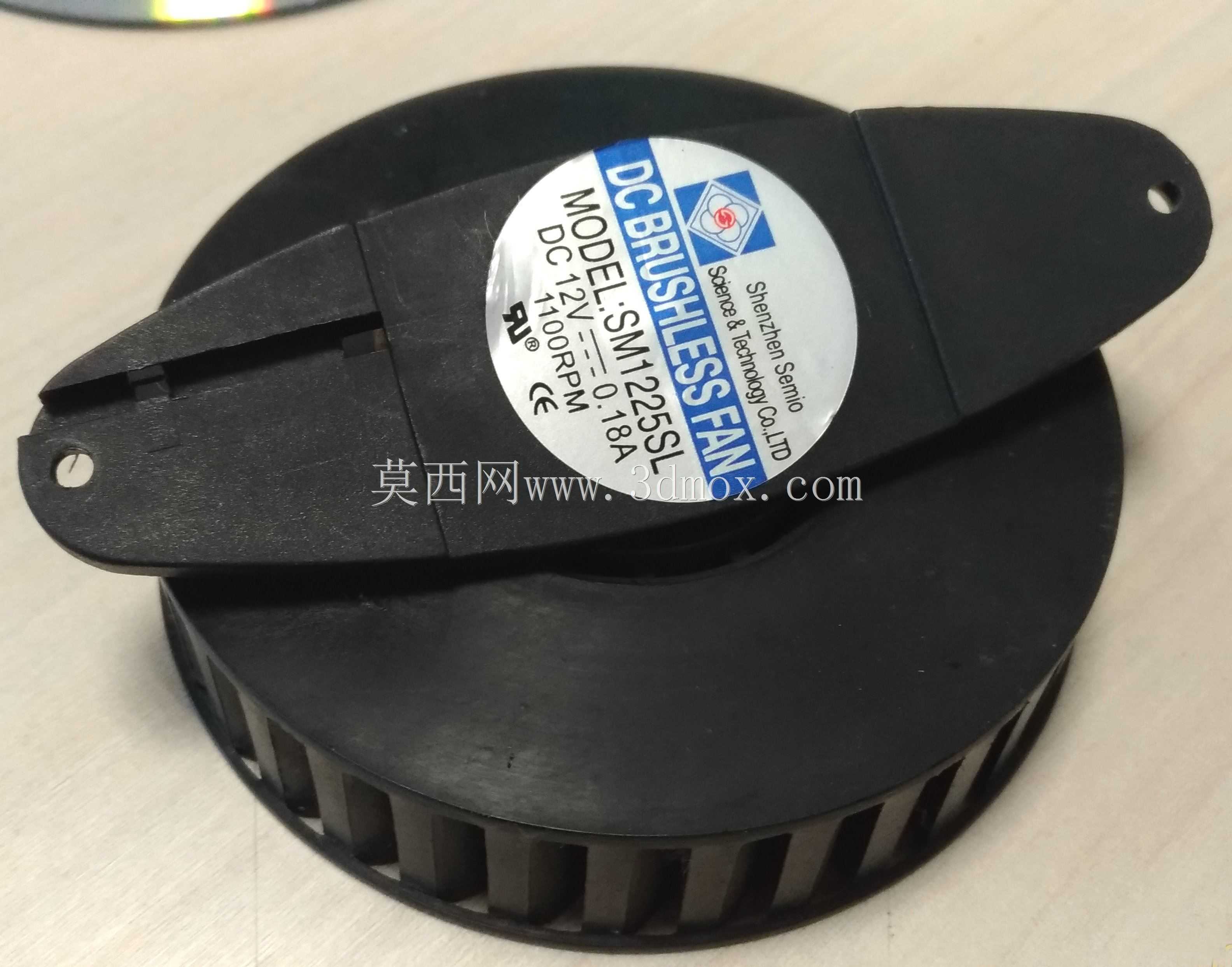

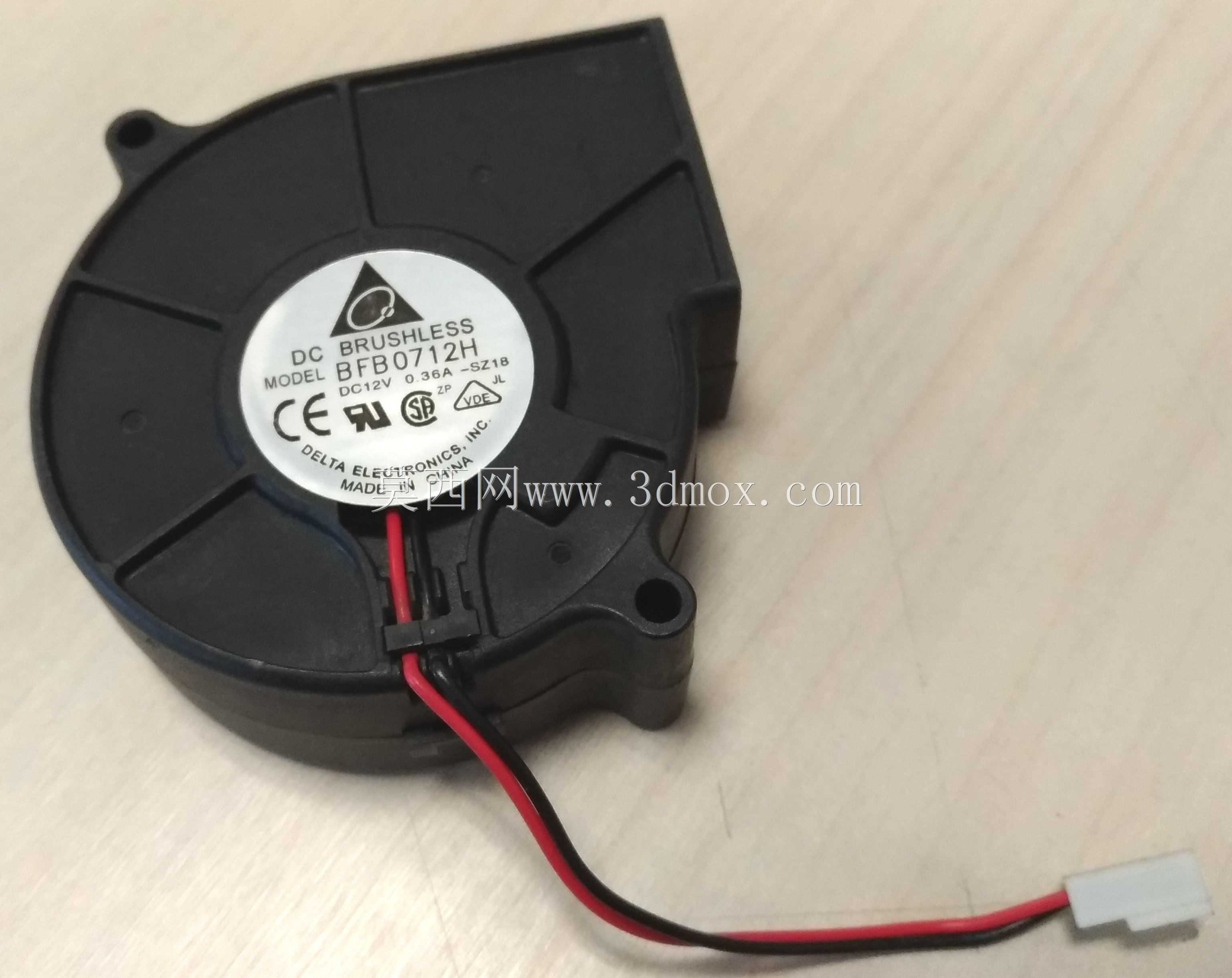

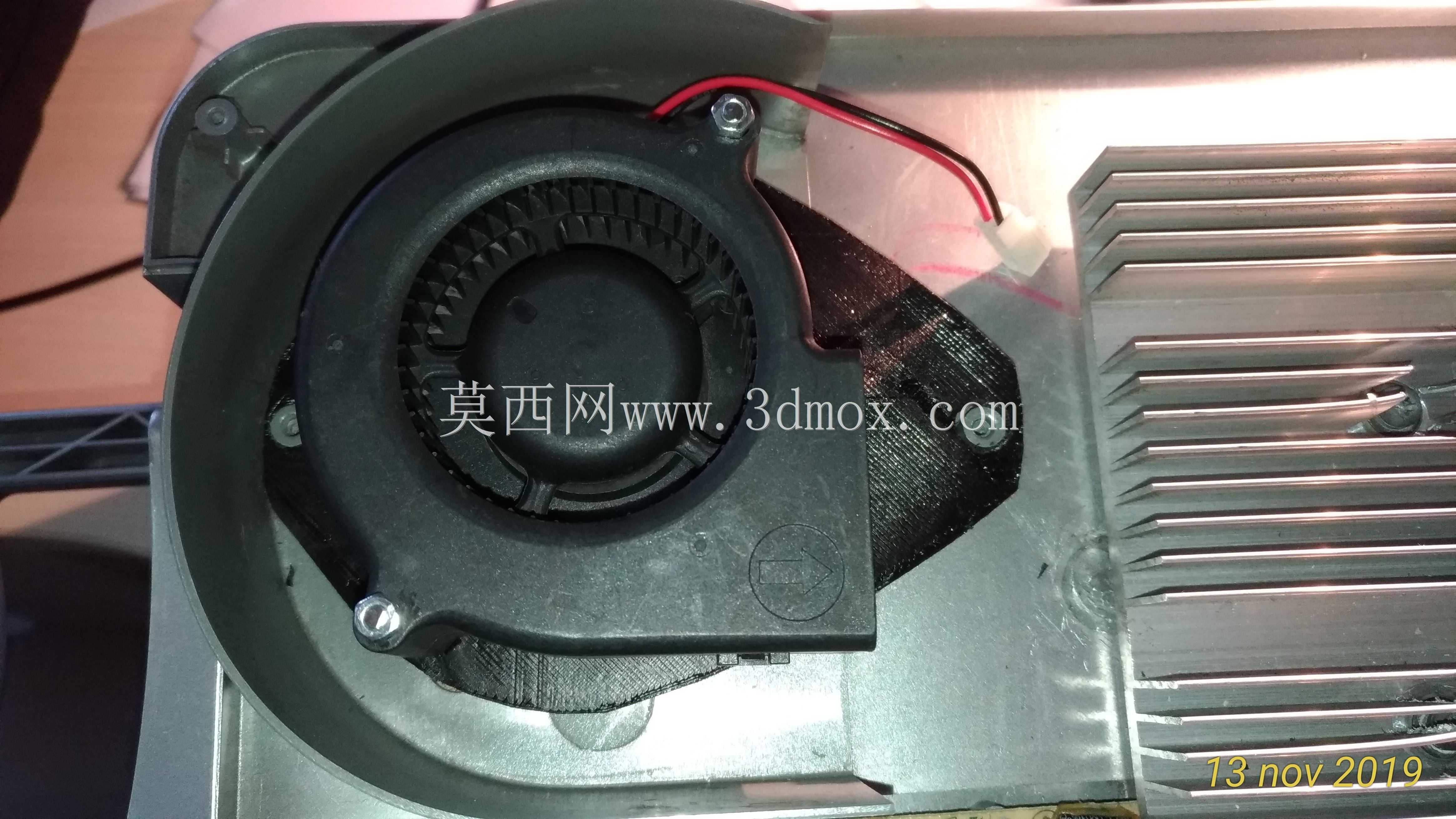

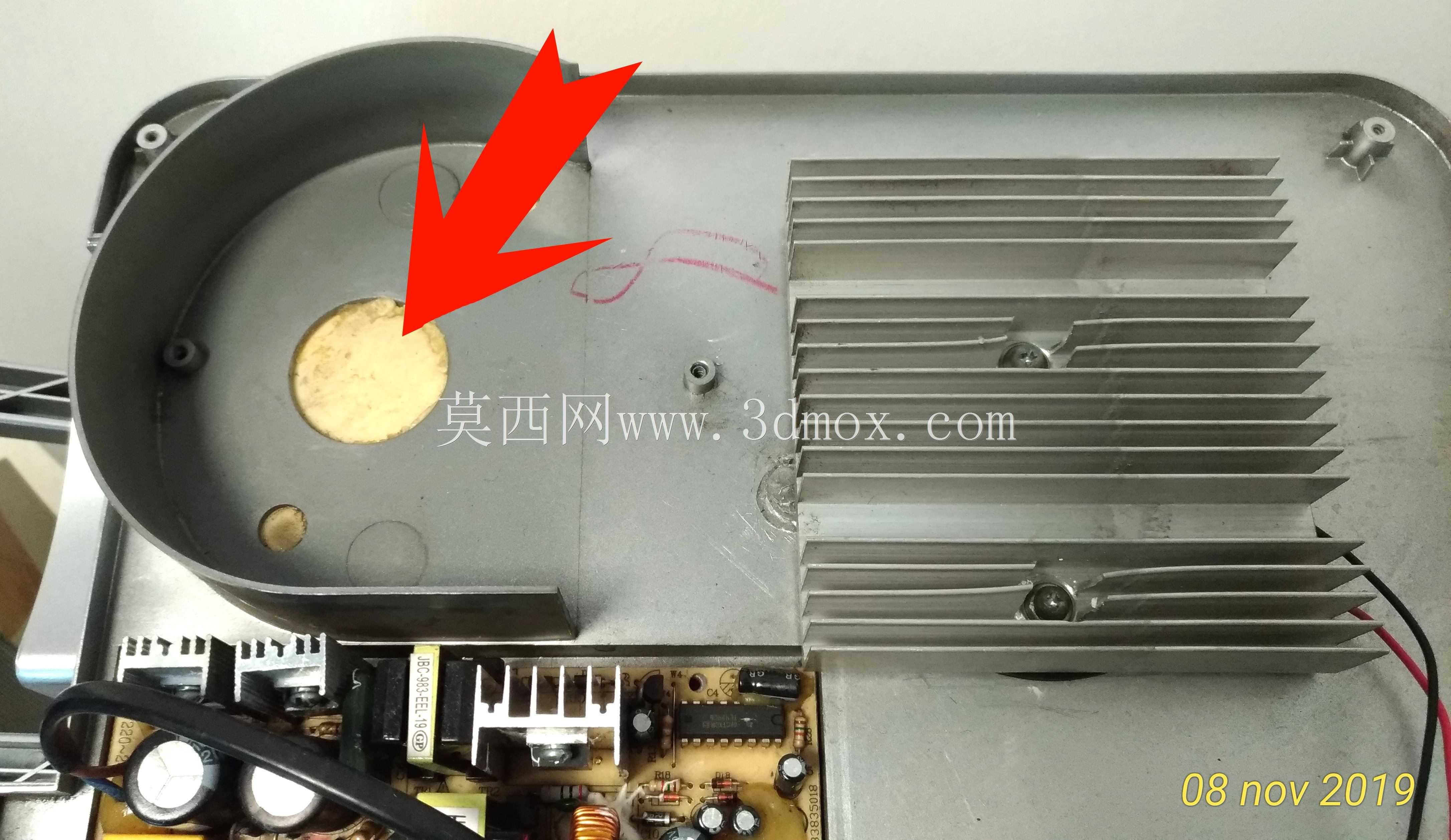

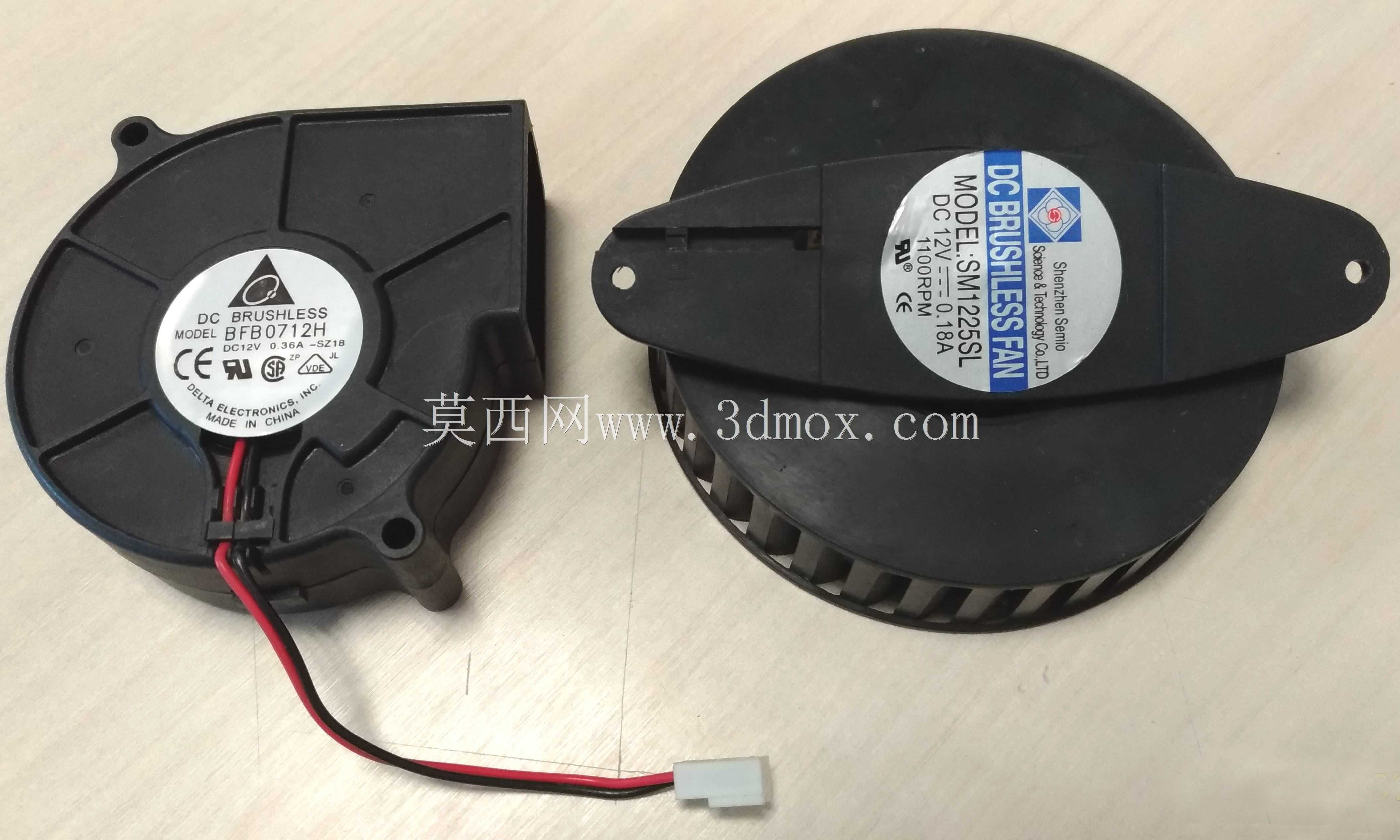

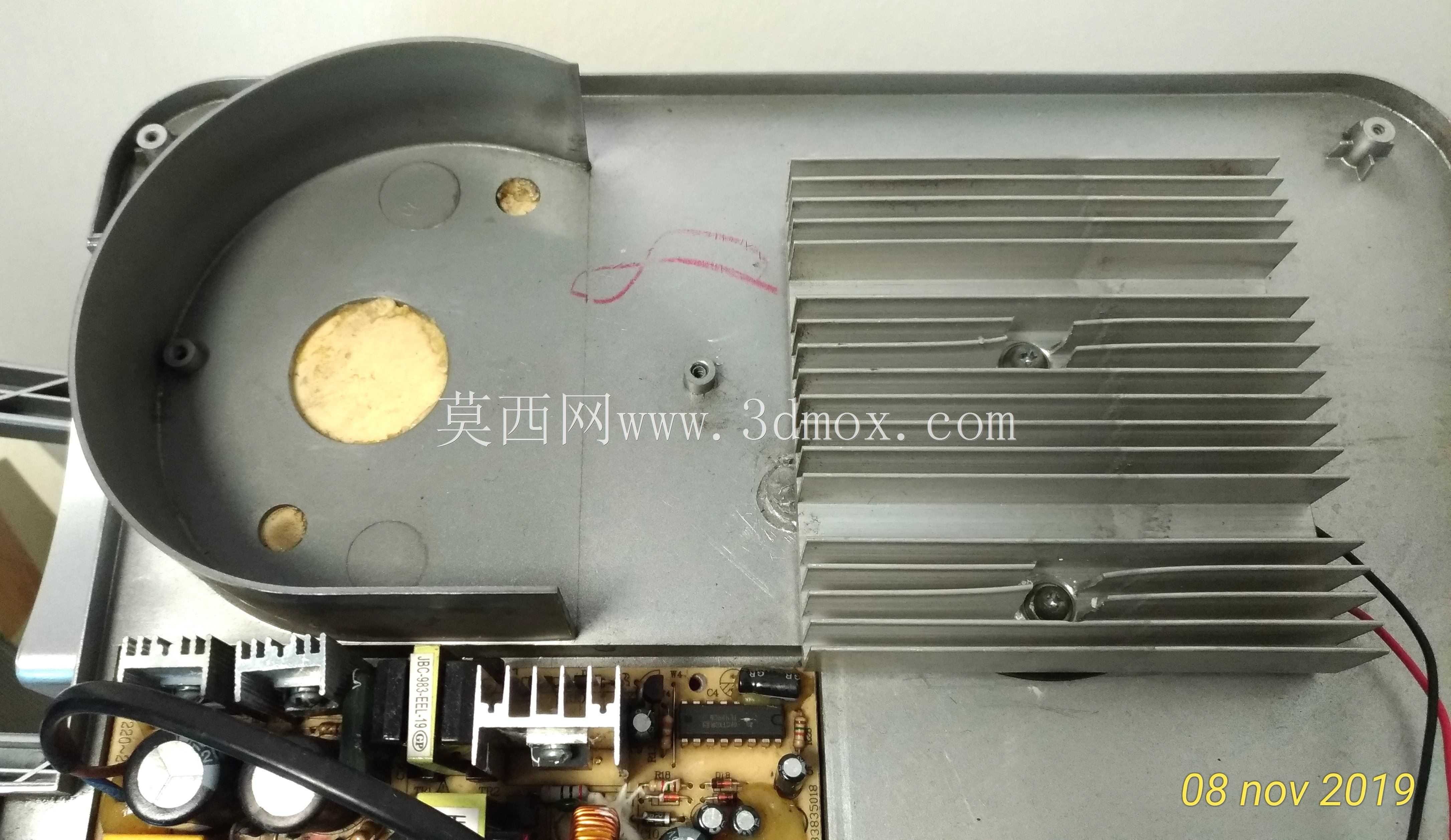

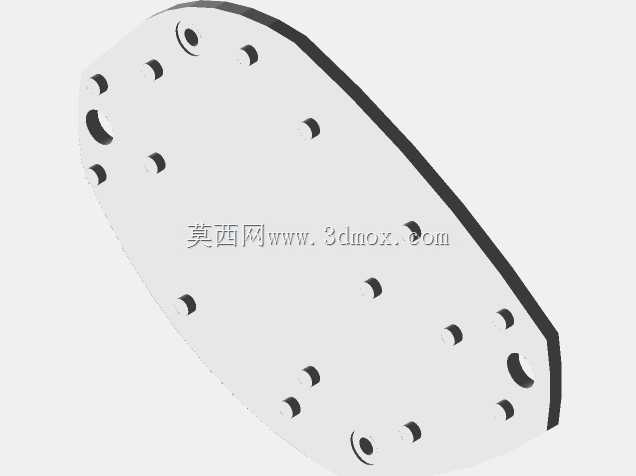

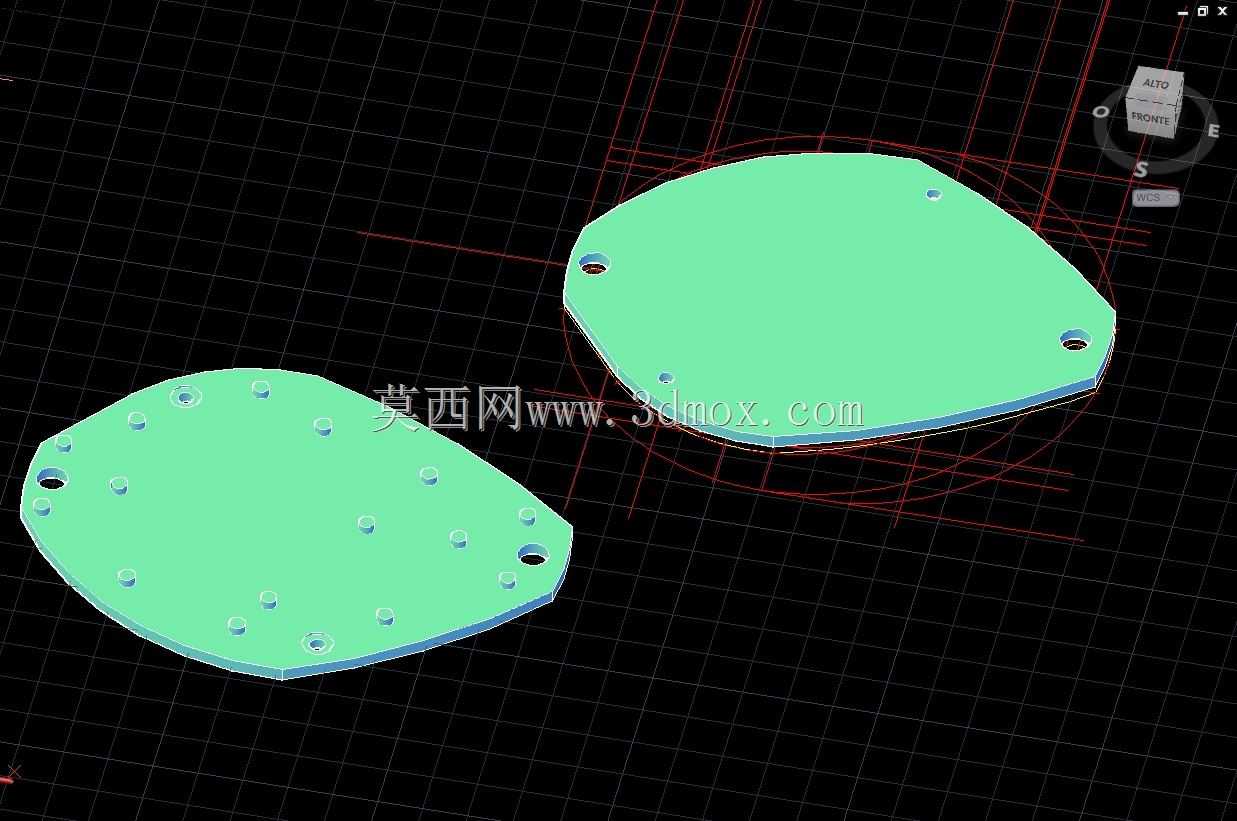

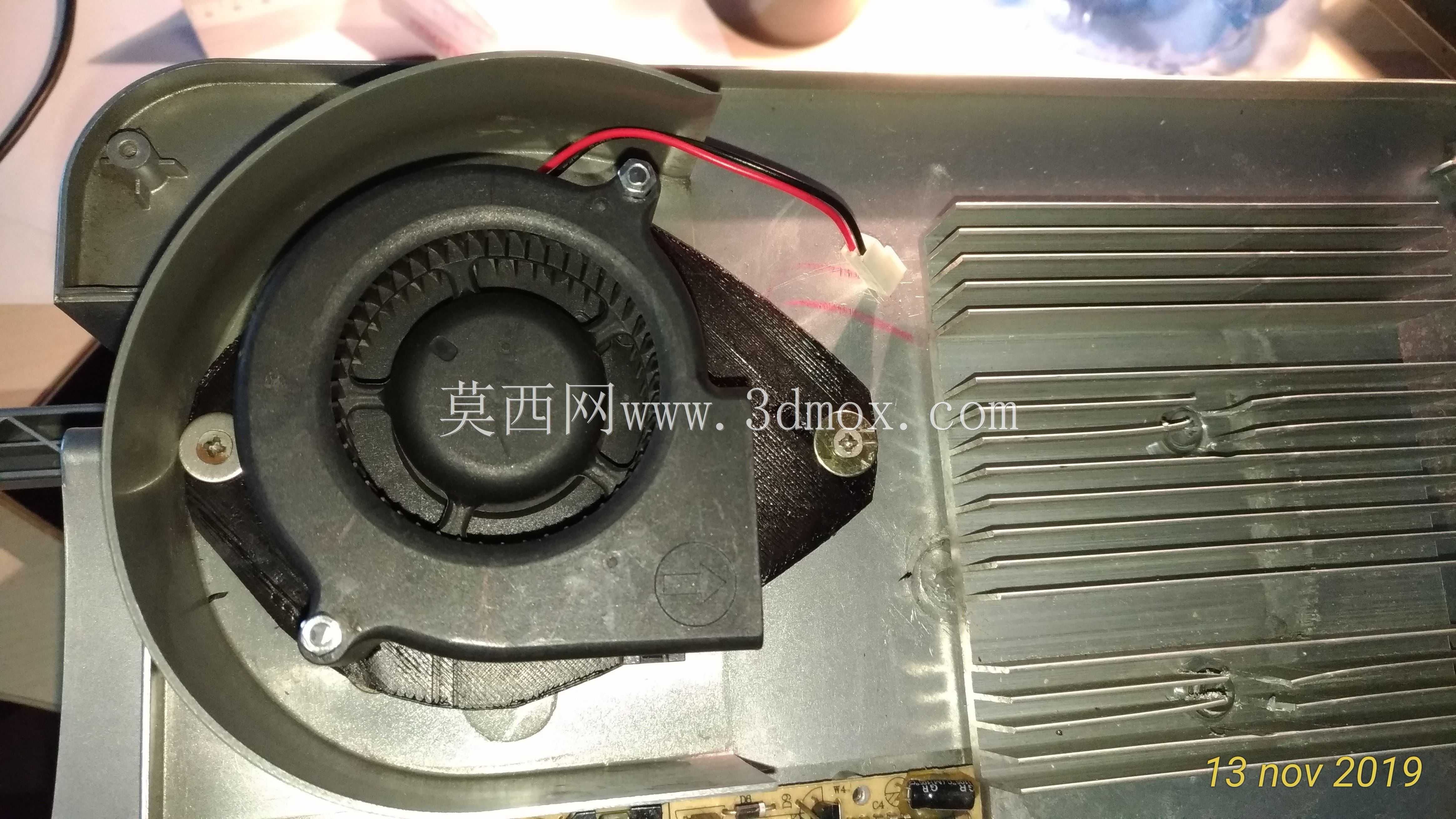

这款适配结构主要面向小型制冷设备的散热系统改装场景，针对紧凑型迷你冰箱原厂散热风扇采购成本高、替换选型受限的实际痛点设计，核心作用是实现市售常规规格离心散热风扇与迷你冰箱散热舱位的无缝匹配，无需对冰箱原有散热铝排、壳体结构做破坏性改动即可完成风扇替换。从实际安装边界来看，该适配结构的外形轮廓完全贴合迷你冰箱散热舱内的弧形安装位，一侧预留与原有壳体螺丝孔位完全对齐的固定孔，可直接沿用原厂固定螺丝完成锁紧，另一侧的承托面完全匹配常规40系列离心鼓风机的安装尺寸，风扇出线位置预留了专门的走线槽，避免线材被旋转扇叶剐蹭，也不会干涉旁边散热铝排的翅片结构。设计过程中优先考虑了散热风道的密封性，适配结构与风扇外圈、冰箱壳体的贴合面做了平整处理，安装后可避免气流旁通，保证风扇吹出的冷却气流全部导向散热铝排的翅片区域，不会因为漏风降低散热效率。考虑到替换风扇的转速、风压参数普遍高于原厂风扇，运行时的振动传递会带来额外噪音，适配结构与风扇接触的承托面预留了薄型减震垫的安装空间，可粘贴EVA减震棉阻断振动传递路径，同时在结构朝向冰箱盖体的一侧预留了过滤棉的安装间隙，可加装初效过滤层阻挡厨房环境中的油烟、灰尘附着在散热翅片上，长期使用也不会因为积灰降低换热效率。整个结构的壁厚控制在1.5mm，既保证安装后的结构强度，不会因为风扇长期运行产生共振形变，也不会过多占用散热舱内的有限空间，不会影响原有散热气流的流通截面。安装时仅需先将适配结构通过原厂螺丝固定在冰箱散热舱的原有安装位，再将替换风扇锁紧在适配结构的承托面上，整理好供电线材接好原有供电端子即可，整个替换过程不需要额外制作转接件，也不需要改动冰箱的原有电路与散热结构，适配完成后散热风量相比原厂风扇有明显提升，可有效降低迷你冰箱压缩机的运行温度，延长制冷系统的使用寿命，同时通过减震、过滤结构的预留设计，平衡了高风量风扇带来的噪音与积灰问题，适合小空间制冷设备的散热系统升级改装使用。
