高精度啮合式离心叶轮结构设计方案

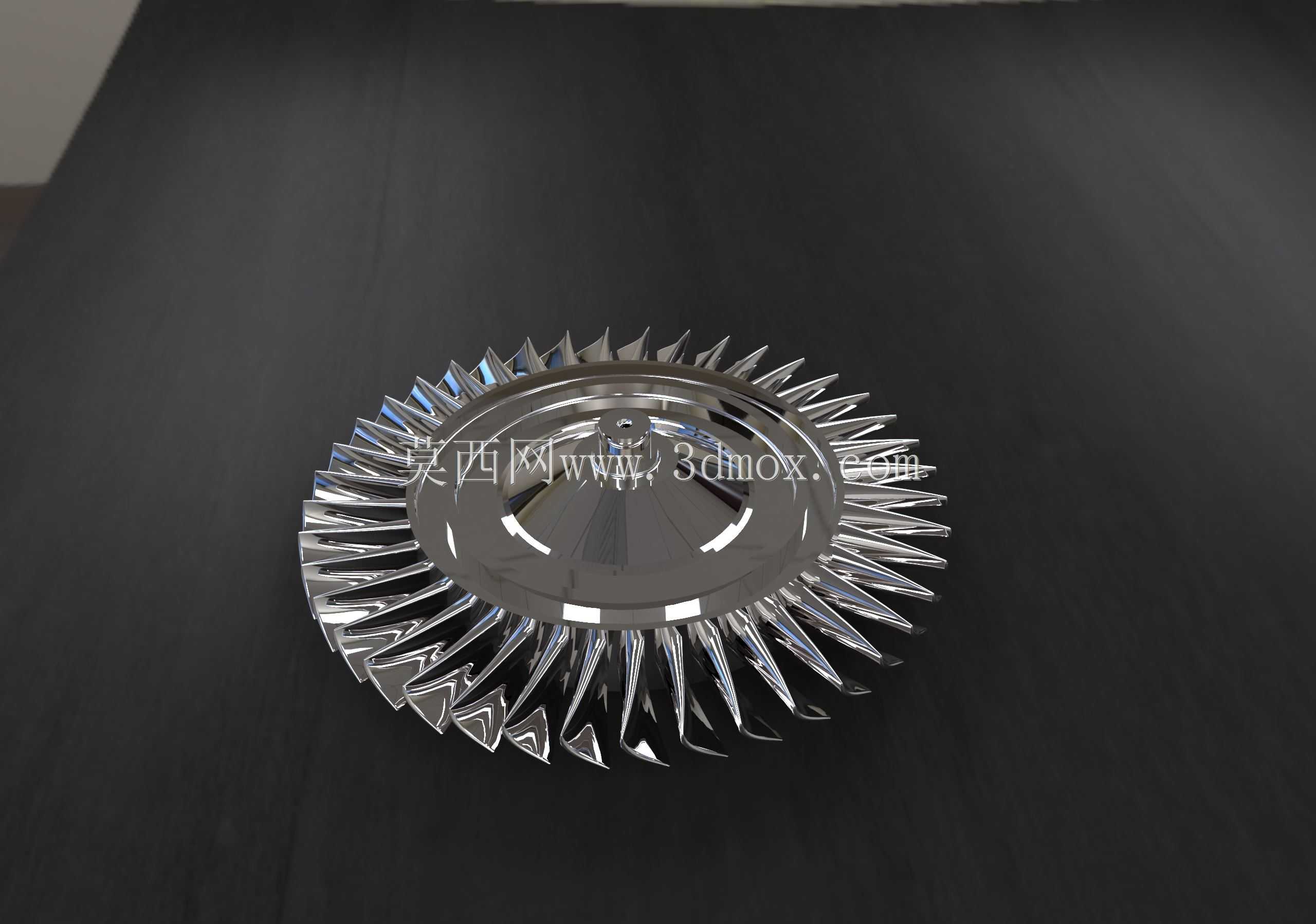

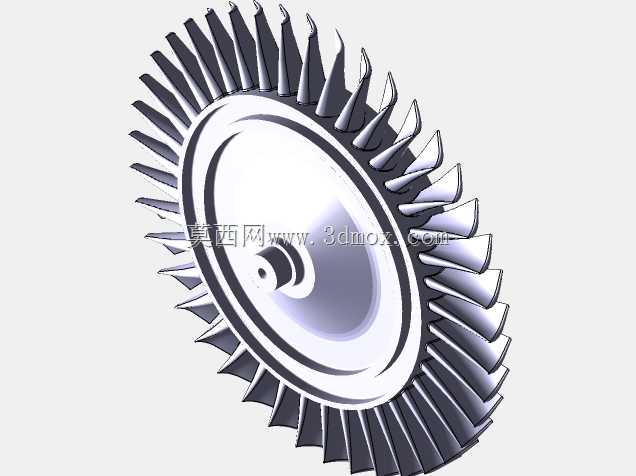

这类啮合式叶轮常应用在中小功率流体输送、涡轮增压以及精密气动设备的核心做功单元中，和常规开式叶轮不同，带啮合齿结构的轮缘设计，能够在多叶轮串联排布的机组中实现相邻叶轮的同步传动，省去额外的齿轮同步机构，压缩整机轴向安装空间，在对安装尺寸有严格限制的紧凑型气动马达、小型涡轮增压器以及高速离心风机场景中适配性极强。从结构设计逻辑来看，叶轮整体采用一体化铣削成型的结构思路，轮盘主体为等强度锥面设计，从中心轮毂位置向外缘平滑过渡，厚度随离心力载荷分布梯度递减，既控制了整体转动惯量，也能在额定转速下将轮盘的径向应力控制在材料许用范围内，避免高速转动下出现轮盘开裂或形变超差的问题。叶片采用三元扭曲翼型设计，每个叶片的进出气角沿叶高方向做连续渐变调整，能够减少气流在叶道内的流动分离损失，提升做功效率；叶片前缘做了小圆角钝化处理，降低来流冲击造成的气动噪声，尾缘则做了减薄处理，减少尾迹涡流带来的能量损耗。轮缘位置的啮合齿采用渐开线齿形设计，齿向和叶轮轴向保持平行，齿侧间隙控制在微米级，既保证相邻叶轮啮合传动时的同步精度，也预留了高温工况下的热膨胀余量，避免热态下出现齿面卡滞的问题。安装边界上，中心轮毂位置设计有标准的平键键槽，和传动轴的配合采用过渡配合公差，轮毂端面设计有定位止口，能够和轴肩实现精准定位，保证叶轮的径向跳动量控制在允许范围内；轮盘背面设计有平衡去重区域，方便完成动平衡校正时去除多余材料，校正后叶轮的平衡精度等级能达到G2.5级，满足每分钟上万转的高速运行要求。实际选型应用中，这类叶轮需要匹配对应蜗壳的流道宽度，叶轮外径和蜗壳内壁的间隙控制在叶轮直径的千分之五到千分之八区间，间隙过大会造成气流回流损失，间隙过小则容易在运行中出现叶轮和蜗壳的刮碰故障。啮合齿的啮合重合度设计在1.2到1.5之间，保证传动过程中至少有一对齿处于啮合状态，降低传动冲击，提升运行平稳性。叶片表面的粗糙度要求达到Ra0.8以下，减少气流和壁面的摩擦阻力，同时也能降低杂质在叶片表面附着的概率，延长叶轮的维护周期。在多叶轮串联的多级风机结构中，相邻叶轮通过轮缘啮合实现转速同步，不需要额外设置同步齿轮箱，整机结构更加紧凑，传动效率也比外置同步齿轮的结构高出五个百分点左右，在便携式气动设备、小型航空辅助动力单元等场景中，这种结构的优势尤为明显。设计过程中还需要考虑叶轮的固有频率，通过调整叶片厚度和轮盘锥度，让叶轮的一阶临界转速高于额定工作转速的1.3倍以上，避开共振区间，避免运行中出现共振损坏的问题。
