管道接收仪表检测工装夹具结构

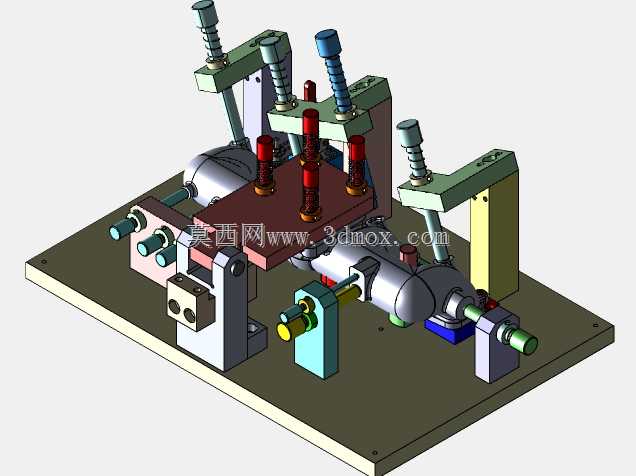

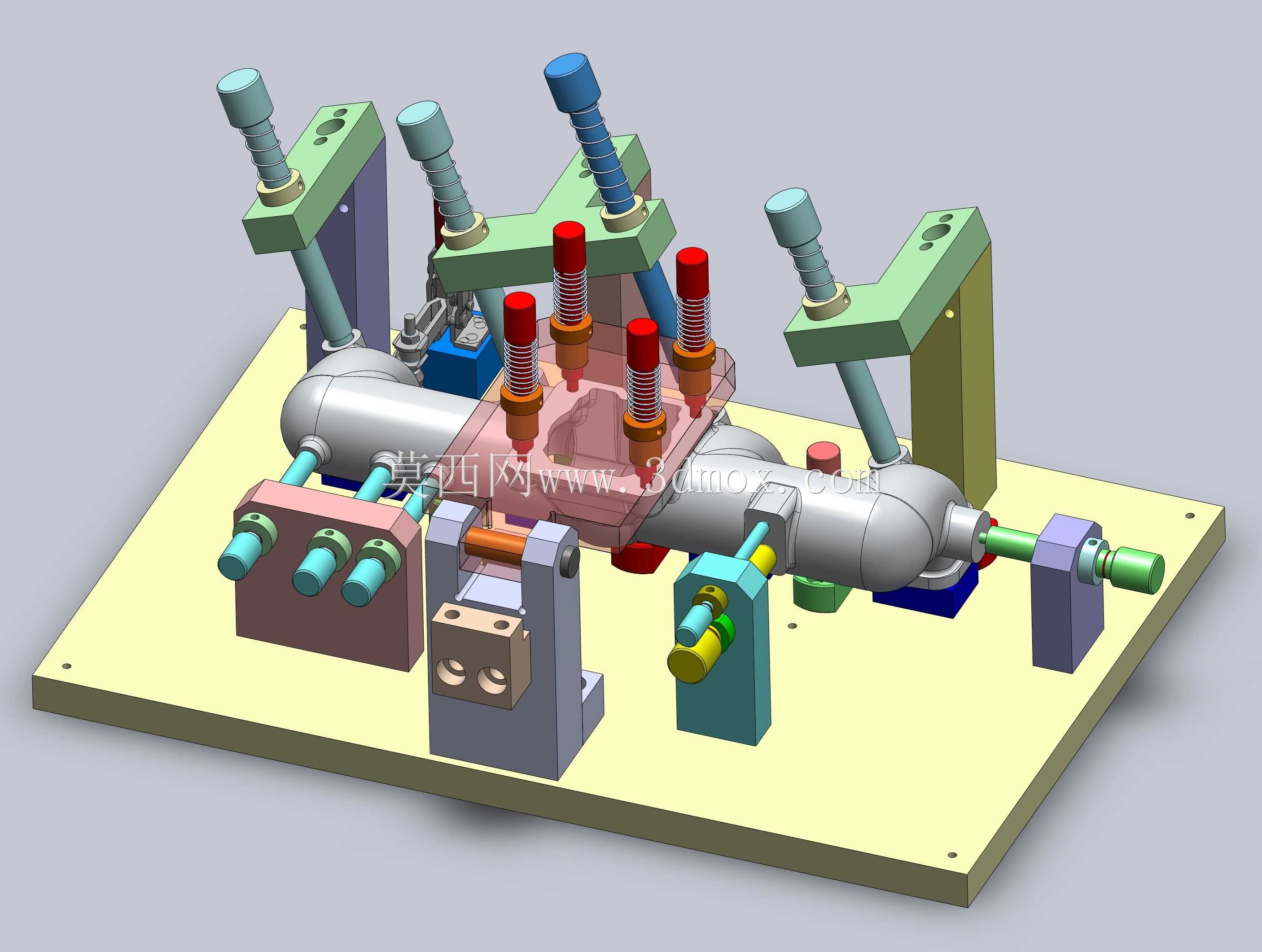

这套工装主要应用在仪表生产装配线的末端检测工序，针对管状结构的接收仪表做装配后气密性、信号导通性的全项检测，也可兼容同管径系列不同长度规格的仪表产品，适配中小批量多品种的柔性生产需求，不需要更换整套工装，仅调整定位块位置就能完成换型，换型时间控制在十分钟以内，能有效降低生产线的工装投入成本。整套工装以一块带安装孔的矩形底板作为安装基准，所有功能组件都直接固定在底板上，底板边缘预留的通孔可直接锁附在检测台架或者流水线工位台面上，安装时不需要额外做适配加工，整体安装边界规整，不会和周边的检测气路、信号线路产生干涉。工装的定位逻辑采用双侧V型块加端部顶紧的组合方式，下方的两组粉色定位块开有和仪表管身外径匹配的V型槽，管身放置后能自动对中，限制径向四个自由度，两端的紫色端部定位块带可调顶杆，可根据仪表总长度调整伸出量，顶紧后限制轴向窜动，保证检测时仪表位置不会偏移。上方的四组带弹簧缓冲的压头组件通过立式支架固定在底板上，压头对准仪表管身上的各个接口位置，下压后能和接口端面紧密贴合，不会压伤仪表表面的镀层或塑料结构件，弹簧的预压行程可通过顶部的调节螺杆调整，适配不同高度的接口结构。管身中部的透明防护块可在检测时遮挡飞溅的检测介质，避免检测过程中介质喷溅到工装其他部件或者操作人员身上，同时不影响观察接口的贴合状态。侧边的多组气路接头可快速对接检测设备的气路、信号线路，不需要逐个接线接管，装夹完成后即可启动检测流程，相比传统的手动螺丝压紧工装，装夹效率提升60%以上，装夹一致性也更稳定，不会因为操作人员的锁紧力度差异导致检测结果偏差。设计时充分考虑了操作的人机工程，所有操作部件都布置在操作人员伸手可及的范围内，压头的下压行程做了限位，不会出现过压损坏仪表的情况，各个易磨损的定位块、压头都采用快拆结构，磨损后可单独更换，不需要拆解整套工装，日常维护十分便捷。
