轴类工件气动压紧检测工装结构

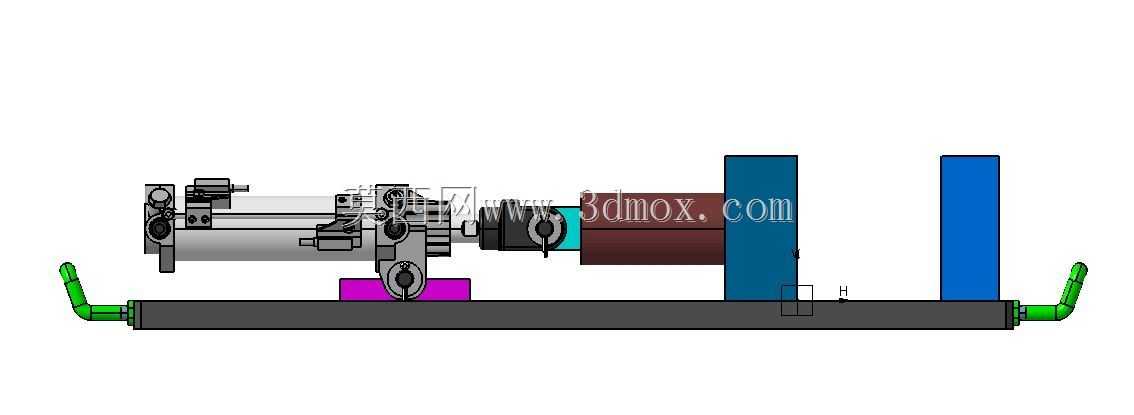

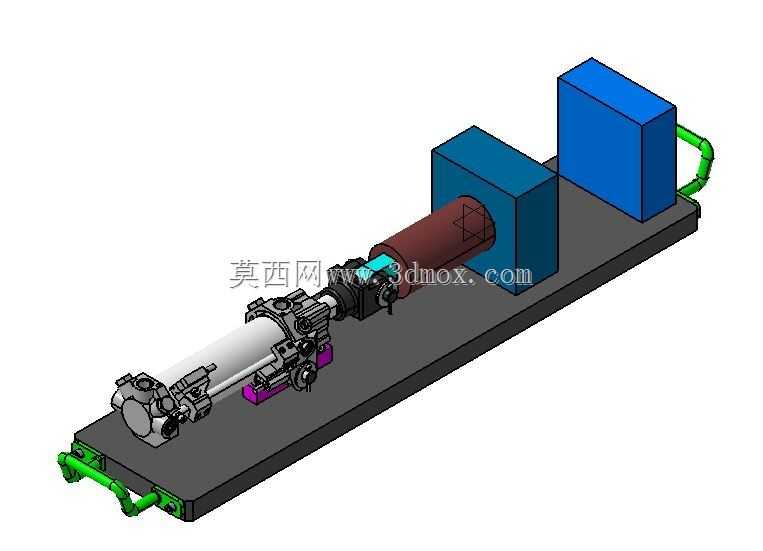

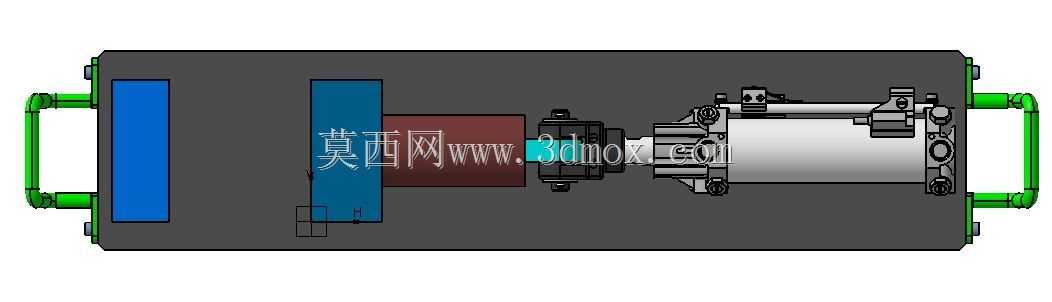

这套工装结构主要面向机加工产线的轴类零件工序间检测环节设计，适配直径区间30-80mm、长度200-500mm的阶梯轴、花键轴类工件的装夹固定，可直接集成到生产线旁的检测工位，替代传统手动压板装夹的操作模式，降低检测环节的辅助装夹时间。从结构布局来看，整套装置以一块厚度20mm的矩形钢板作为安装基座，基座底部四角设置了吊装搬运用的吊环结构，同时预留了M12的地脚安装孔位，可直接固定在检测平台或者输送线旁的支架上，基座整体长宽尺寸控制在800mm*300mm范围内，不会占用过多产线空间，适配多数中小型机加工车间的工位布局。基座上从左至右依次布置了工件V型支撑块、轴向压紧驱动单元、动力转接块以及两个独立的电气安装腔体，左侧的V型支撑块采用硬质合金镶条设计，避免长期装夹磨损导致定位精度下降，支撑块下方设置了高度调节垫片组，可根据不同轴径的中心高要求快速调整支撑高度，保证工件轴线与压紧驱动单元的输出轴线同轴度误差控制在0.02mm以内。中间的压紧驱动单元采用气动执行元件作为动力源，输出端配置了浮动压头，压头端面粘贴了聚氨酯缓冲垫，既可以保证轴向压紧力均匀分布在工件端面上，避免刚性接触压伤工件已加工表面，又能补偿工件端面的平面度误差，防止装夹过程中出现工件翘起的问题。右侧的两个方形腔体为电气元件安装位，可内置压力传感器、位移检测模块等检测元件，腔体侧面预留了走线槽与气路通道，所有管线都可从基座底部的暗槽排布，避免外露管线被工件剐蹭或者被车间切削液腐蚀，基座两端的绿色弯管为气路快插接口的防护结构，可直接对接车间现有气源管路，无需额外布置复杂的气路走线。设计过程中重点考虑了工装的通用性与快换需求，所有与工件接触的支撑块、压头都采用螺钉锁紧的快换结构，更换不同规格工件时仅需更换对应尺寸的支撑镶块与压头，无需重新调整整套工装的安装位置，单批次换型时间可控制在5分钟以内。压紧力的调节可通过气源处理三联件的调压阀实现，适配不同材质工件的装夹压力需求，针对铝件等软质材料工件可将压紧力调低至50-100N，针对钢件等硬质材料工件可将压紧力调高至200-300N，既保证装夹稳固不会在检测过程中出现工件移位，又不会导致工件产生装夹变形影响检测精度。整套结构没有多余的冗余设计，所有受力部件都经过刚度校核，基座钢板的厚度经过有限元验证，在最大压紧力工况下的变形量不超过0.01mm，完全满足工序间尺寸检测、形位公差检测的装夹精度要求。
