小型手动直通式球阀式水龙头结构设计

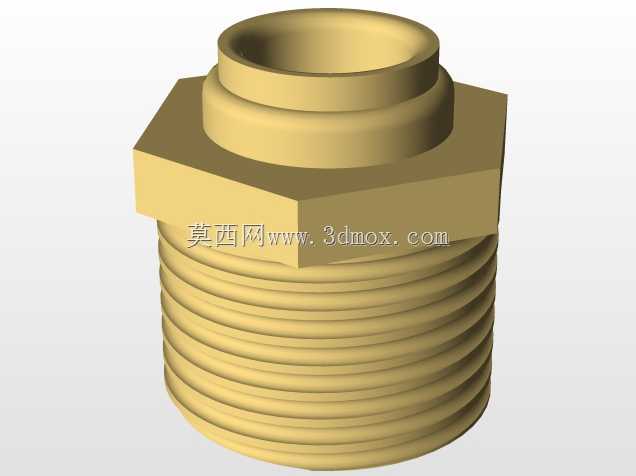

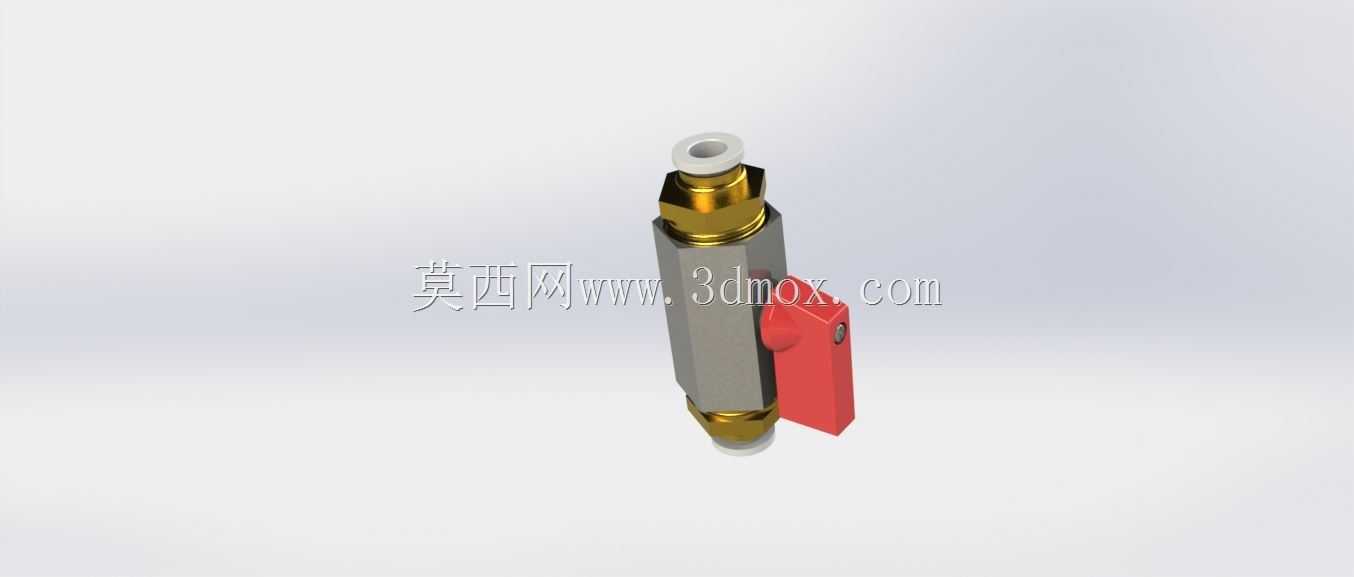

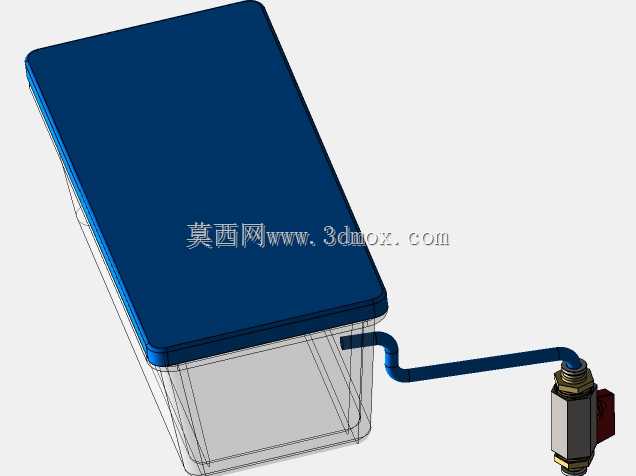

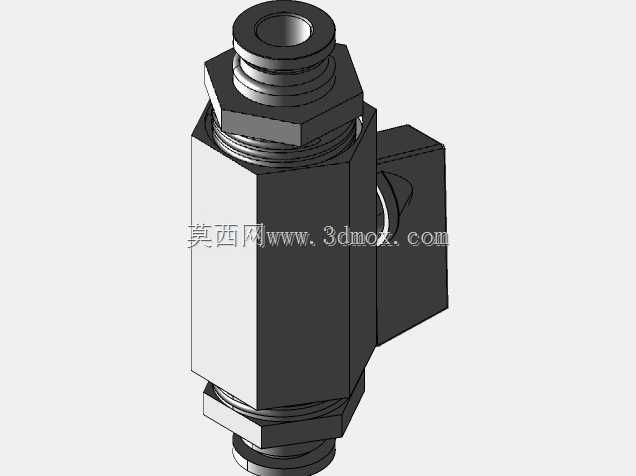

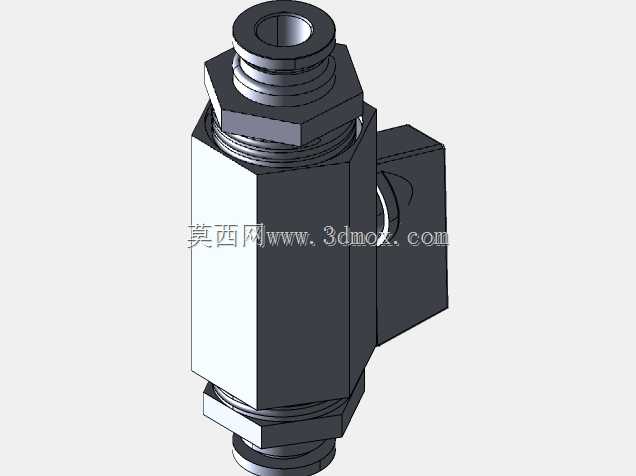

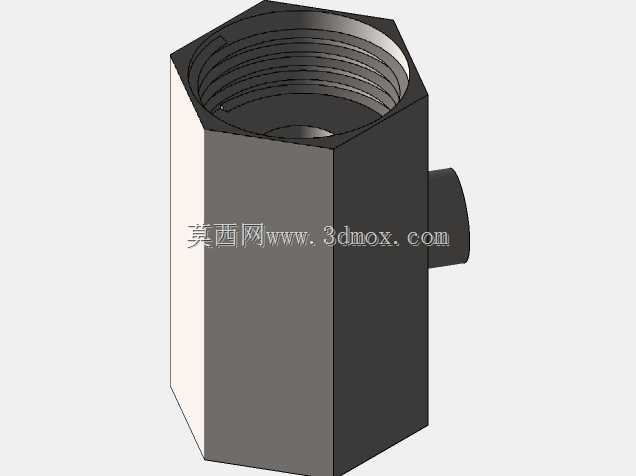

这款小型手动控制的直通式水阀，日常在民用家装水路、小型实验台流体管路、紧凑型气动系统支路中都有广泛应用，核心作用是控制管路内流体的通断，相比旋拧式截止阀，它的开关行程更短，扳动90度即可完成全开或全关操作，日常使用操作效率更高。从结构设计来看，整体采用直通式流道布局，流体经过阀体时的流向转折极小，相比角式阀能有效降低流阻，减少管路内的压力损失，对于低压供水、小流量气动支路这类对压损敏感的场景适配性更好。阀体主体采用六角柱形结构，并非刻意做外观造型，而是考虑安装时的工装夹持需求，普通活动扳手即可卡紧阀体完成两端接头的锁紧，不需要定制专用工装，现场安装维护的便利性更强。两端采用外螺纹加快插接头的组合设计，适配外径6mm的软性水管或者气动软管，安装时不需要额外套丝缠生料带，直接将软管插入接头端部即可完成密封固定，拆卸时按压接头端部的塑料压环就能拔出管路，适合需要频繁拆装调整管路布局的场景。侧边的红色扳手柄做了加长力臂设计，扳动时不需要太大的握力，即使手上沾有水渍或者油污，也能轻松扳动开关，手柄表面做了防滑的棱角处理，不会出现打滑脱手的情况。手柄和阀芯的连接位置做了定位限位结构，扳到全开位置时手柄和管路方向平行，全关位置时和管路方向垂直，操作人员不需要观察流体状态，仅凭手柄朝向就能判断阀门的开关状态，避免误操作。从安装边界来看，整体轴向长度控制在70mm以内，最大外径位置在两端的黄铜接头处，直径仅14mm，安装时不需要预留太大的操作空间，即使是密集排布的管路支路之间，也能轻松布置，不会和相邻的管路、阀件产生干涉。阀芯采用密封性能可靠的球阀结构，密封件选用耐磨损的柔性材质，长期频繁开关也不容易出现渗漏问题，日常使用时不需要频繁更换密封配件，维护成本更低。整体结构没有多余的冗余零件，拆解后仅包含阀体、阀芯、密封件、手柄、接头几个核心部件，生产装配工序简单，零件加工难度低，适合批量量产，成本控制优势明显，不管是民用家装的水路改造，还是小型设备的流体管路配套，都能满足使用需求。
