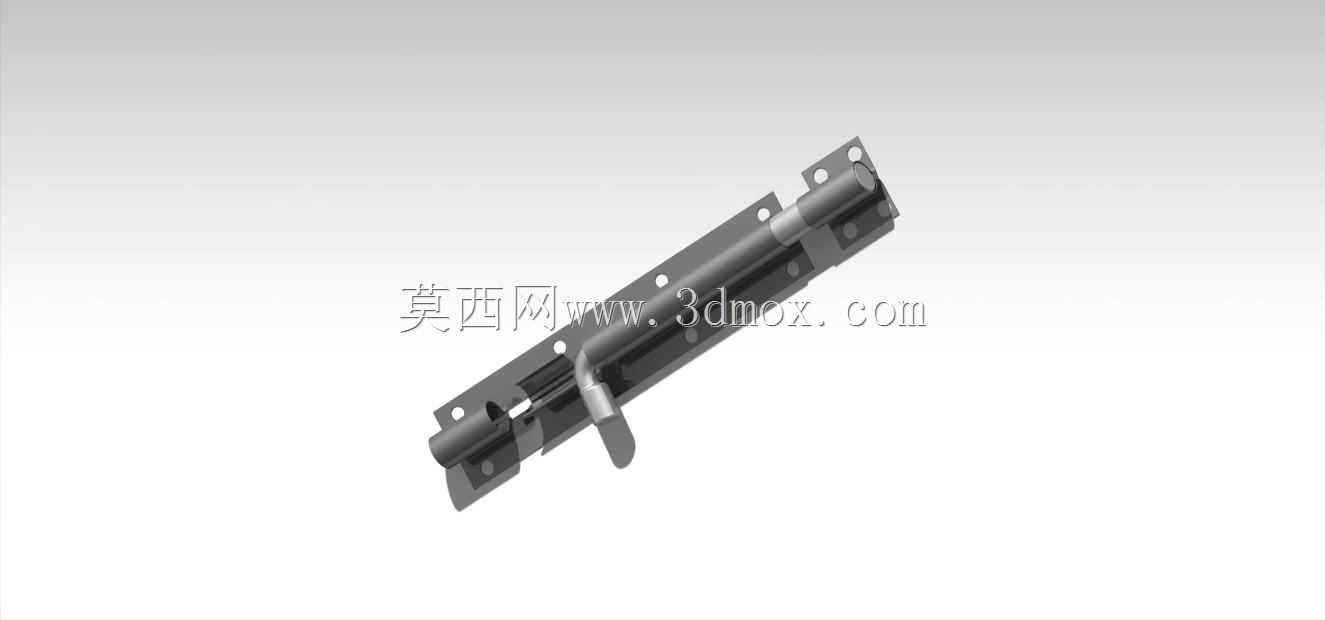

门用插销式滑锁结构三维设计

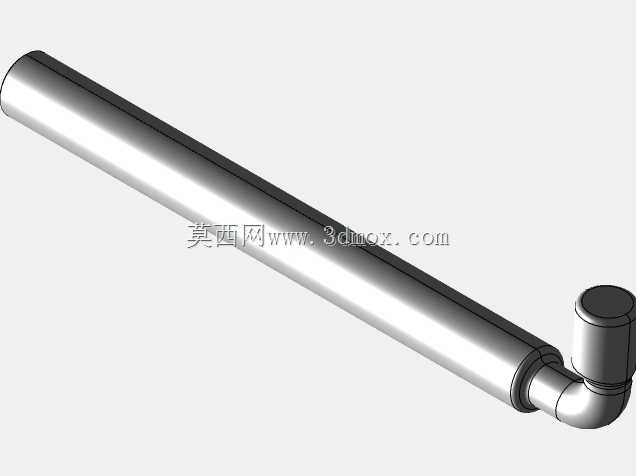

日常民用及商用场景中，各类室内隔间门、设备检修门、柜体防护门都需要可靠的简易锁闭结构，这类滑锁结构就是针对这类场景开发的低成本锁止方案，相比旋转式门锁，它的操作逻辑更直接，横向拨动即可完成锁止与解锁动作，不需要额外的旋转操作空间，适配安装空间局促的窄边门框、薄型门板场景。从结构设计逻辑来看，这款滑锁采用长条形插销作为核心锁止部件，主体基座采用带安装孔的平板式结构，安装时直接通过紧固件固定在门板侧面，不需要在门板内部开复杂的嵌装槽，对门板的加工精度要求更低，现场安装时只需要在门框对应位置加工匹配插销直径的锁孔即可完成装配，适配木质、金属、复合板材等多种材质的门体。滑动部件与基座之间采用间隙配合设计，预留了合理的滑动公差，既保证插销滑动过程顺畅无卡滞，又不会因为间隙过大出现晃动松旷的问题，拨块外露在基座外侧，操作时手指拨动拨块即可带动插销横向移动，拨块表面做了防滑的凸起结构，即使手部沾有少量油污或灰尘也能稳定施力。安装边界方面，整体结构为扁平长条状，厚度方向尺寸控制得较小，安装后不会突出门板过多，避免人员通行时发生磕碰，基座上的安装孔采用长圆孔设计，安装时可以根据实际装配误差微调固定位置，降低现场安装的对位难度。插销的伸出长度经过合理匹配，既保证锁止状态下插入门框锁孔的深度足够，不会因为外力冲撞导致插销脱出锁孔，又不会因为伸出过长导致解锁后插销末端突出基座过多，占用额外的门板侧边空间。在实际使用场景中，这类滑锁可以用于卫生间隔间门、仓储柜柜门、设备防护舱门、临时围挡门等多种场景，结构没有复杂的弹性零件或传动结构，长期使用不容易出现零件失效的问题，维护成本极低，只需要定期在滑动接触面添加少量润滑脂即可保证操作手感顺畅。建模过程中对各个配合面的公差做了合理预留，滑动面的粗糙度要求匹配常规五金冲压件的加工精度，不需要额外的精密机加工工序，零件可以直接采用冲压成型工艺批量生产，生产成本控制在较低区间，适合大规模配套使用。锁止状态下插销与基座的限位结构做了贴合设计，拨块滑动到锁止位置时会被基座的限位台阶挡住，避免施力过大导致插销过度伸出损坏门框结构，解锁位置同样设置了限位，防止插销滑动行程过大从基座中脱出。
