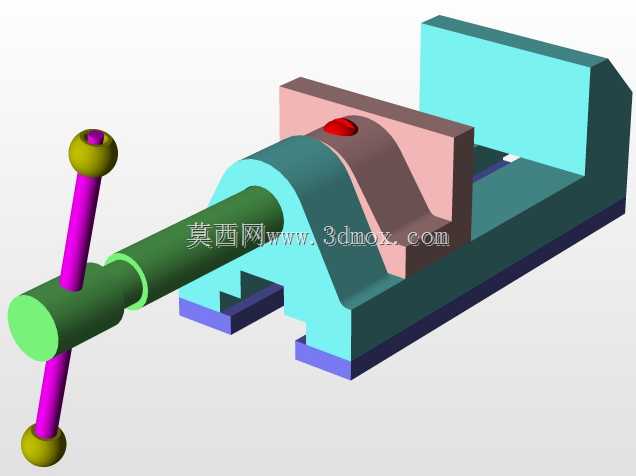

机用虎钳夹紧机构三维结构设计

在常规机加工车间的工位布局里，这类夹紧机构是铣削、钻削、轻度磨削工序里离不开的基础工装，不管是立式铣床的工位装夹，还是台钻上的小型工件固定，都需要靠它来提供稳定的夹持力，避免加工过程中工件出现位移、振颤，最终影响加工面的形位公差与表面粗糙度。从结构设计逻辑来看，这套虎钳采用固定钳身搭配活动钳身的经典布局，固定钳身通过底部的安装凸台可以直接固定在机床工作台的T型槽上，安装时需要保证钳口平面与机床进给方向的平行度，通常会配合百分表打表找正，误差控制在0.02mm每百毫米长度以内，才能保证装夹后的工件基准与机床坐标系对齐。活动钳身的进给依靠丝杠螺母副实现，转动伸出钳身的丝杠手柄，就能带动活动钳身沿着钳身的导向导轨做直线往复运动，实现钳口的开合与夹紧动作，丝杠的螺距选择兼顾了进给速度与夹紧力的平衡，常规手动操作下就能提供足够的夹持扭矩，不需要额外加力杆就能满足普通黑色金属、有色金属工件的装夹需求，同时也能避免夹紧力过大导致薄壁工件出现装夹变形。钳口部分做了可拆卸设计，磨损后可以直接更换钳口板，不需要整体报废钳身，钳口板表面的防滑齿纹经过角度优化，既能在夹持毛坯件时提供足够的摩擦力防止工件滑脱，夹持精加工面时也可以配合铜质钳口垫使用，避免夹伤已加工表面。从安装边界来看，钳身整体的长宽尺寸适配常规中小型机床的工作台安装空间，底部的两个安装槽间距符合通用机床T型槽的间距标准，不需要额外制作过渡转接板就能直接安装，丝杠手柄的回转半径设计也考虑了操作空间，不会和机床的护罩、工作台边缘出现运动干涉。设计过程中特意对活动钳身的导向间隙做了可调结构，长期使用出现导轨磨损后，可以通过侧面的调节塞铁调整配合间隙，保证钳身运动的直线度，避免钳口上下翘曲导致装夹工件时出现基准倾斜。整体结构没有冗余的复杂零件，所有传动部件都做了润滑通道预留，日常维护只需要定期在丝杠、导轨配合面加注润滑脂，就能保证操作的顺畅度，延长工装的使用寿命，非常适合单件小批量加工场景、实训教学场景下的装夹使用，也可以作为非标工装设计的基础模块，根据特殊工件的装夹需求改装定制钳口，拓展适用范围。
