机加工台用精密平口夹持虎钳结构

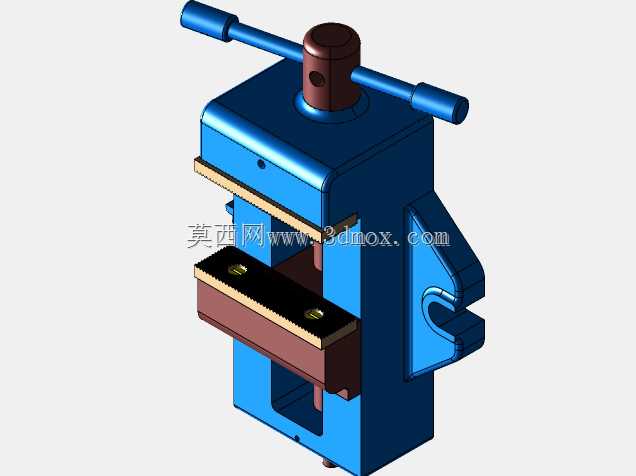

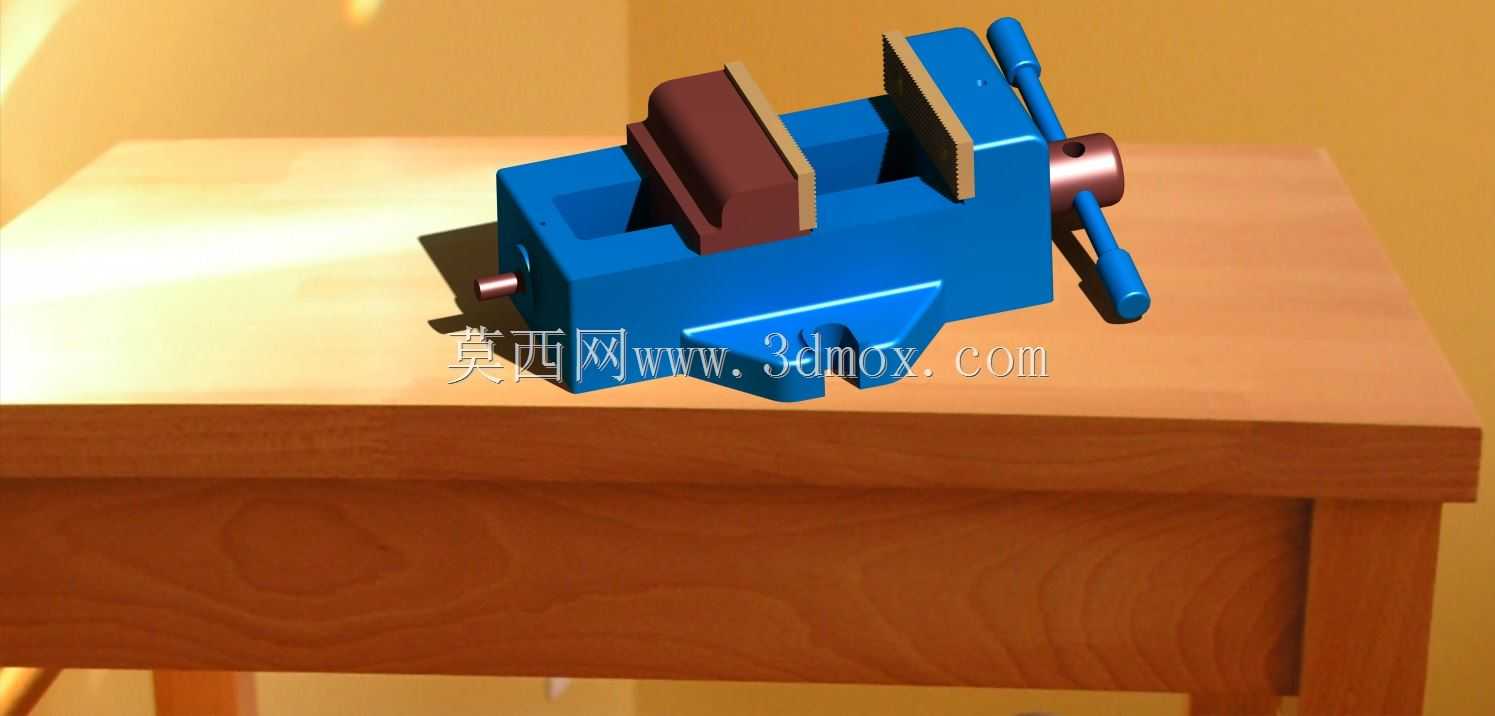

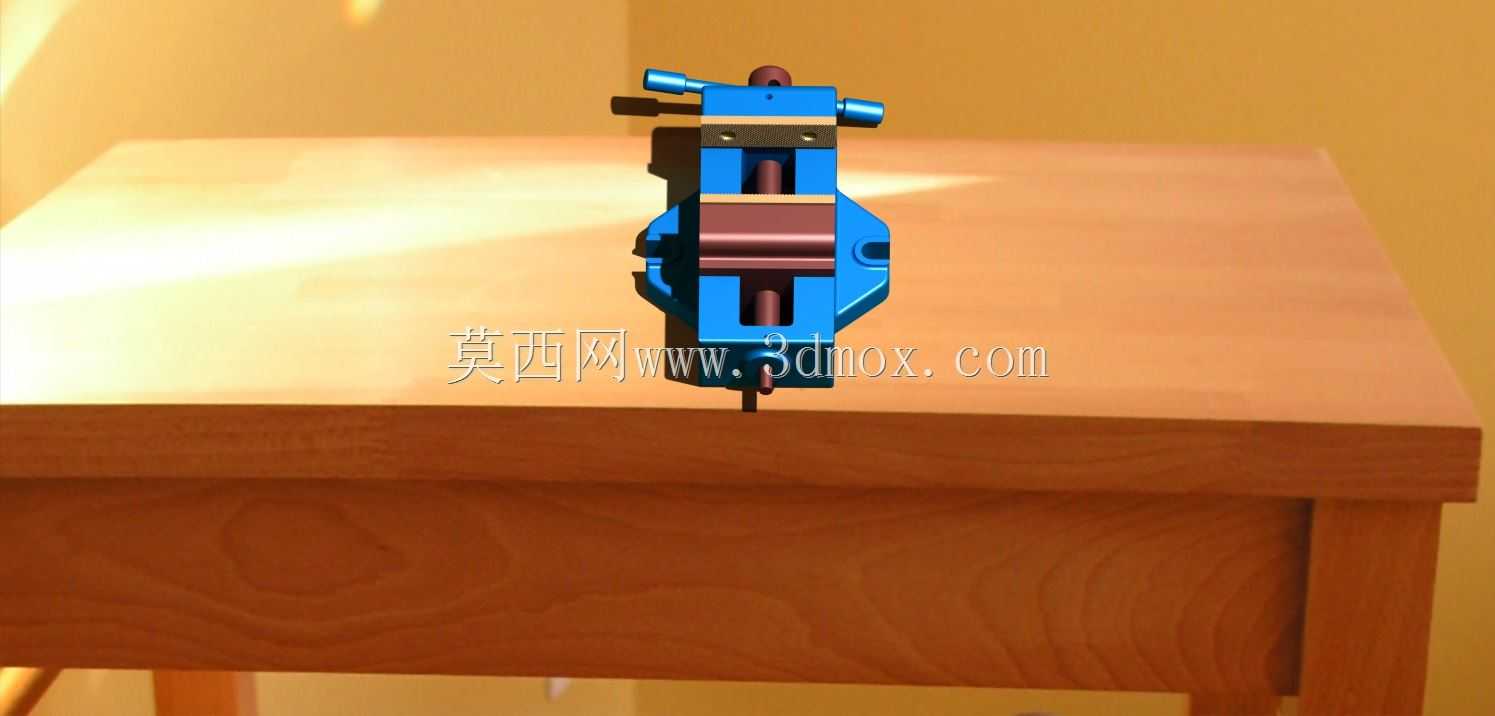

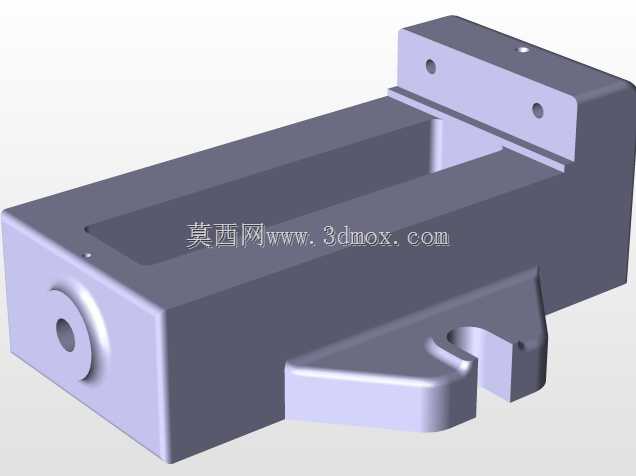

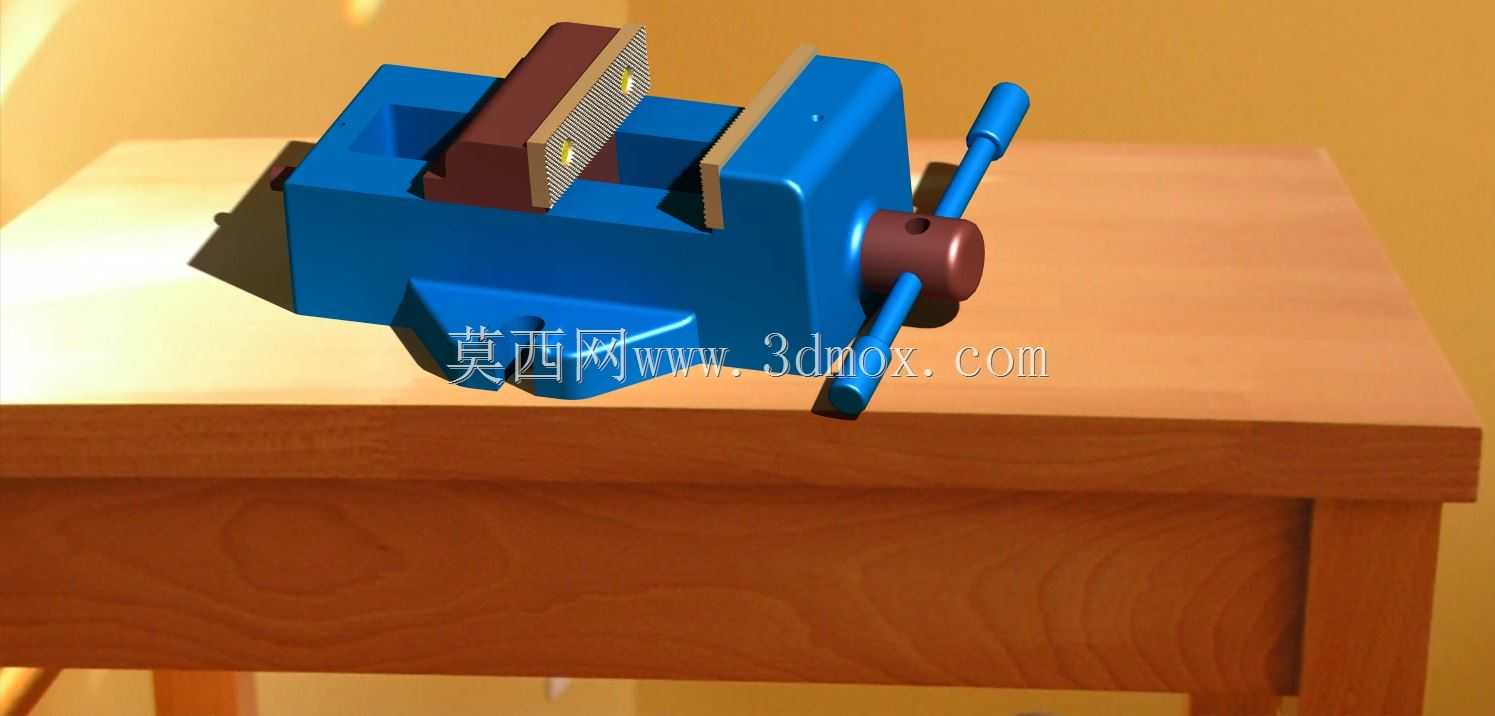

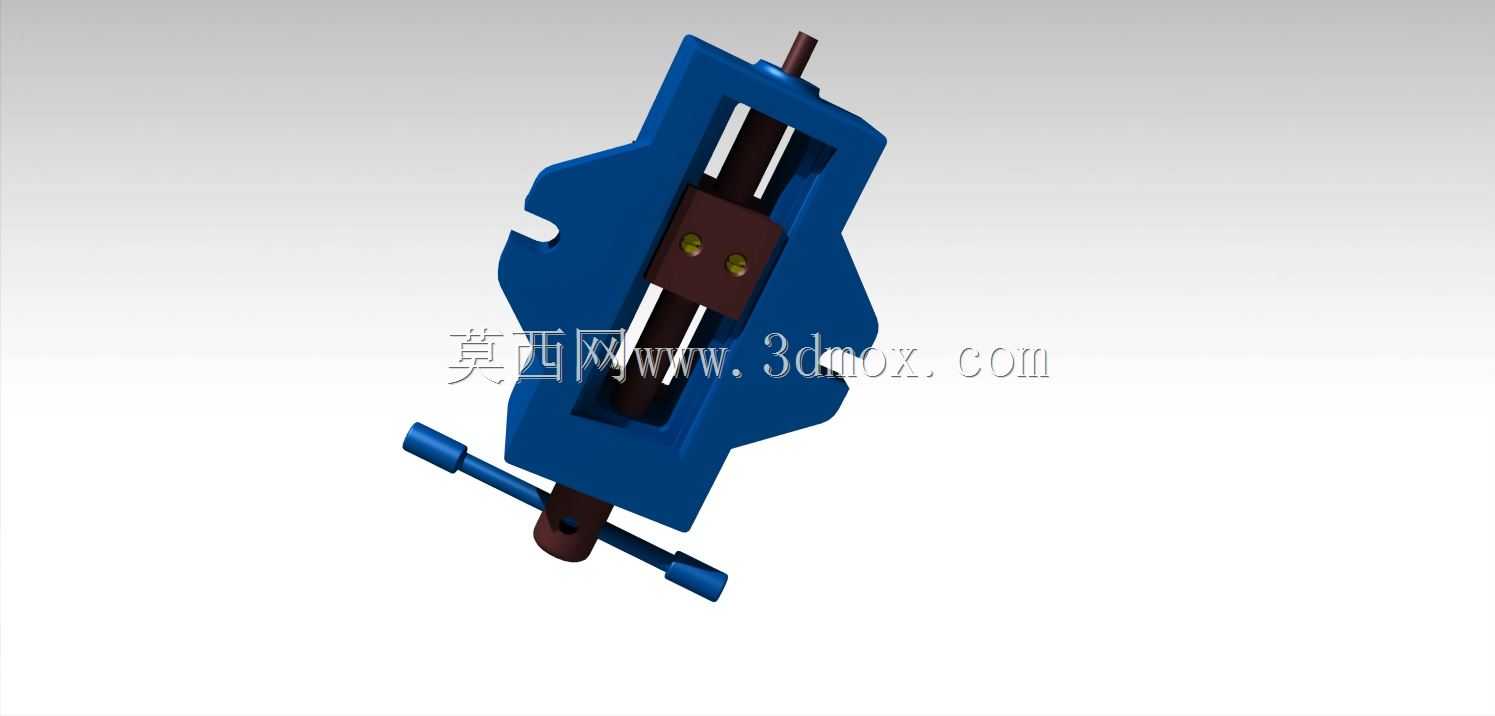

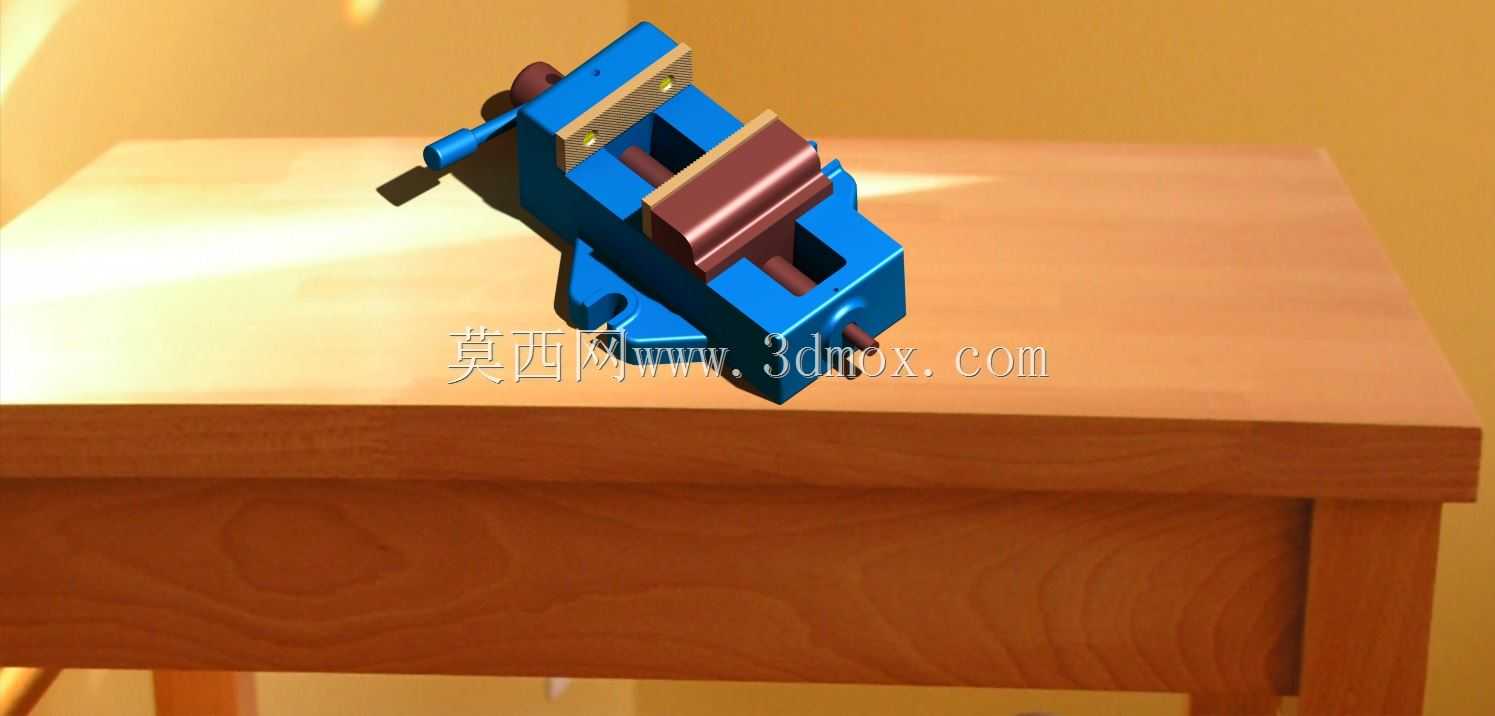

在常规机加工工位、钳工装配台、小型检测工位上，这类台虎钳是最基础也最不可或缺的夹持工装，区别于重型机用平口钳，这款台式虎钳的安装边界适配多数木质或金属钳工工作台的台面厚度，底座预留的螺栓沉孔可直接配合T型槽螺栓或膨胀螺栓完成固定，安装时需保证固定钳口的工作面与工作台进给方向的垂直度误差控制在0.02mm以内，避免装夹工件后出现加工基准偏移。从功能结构来看，它采用固定钳身与活动钳身的平行布局，钳口表面加工有交叉网纹，增大装夹时的摩擦力，针对精加工工件还可在钳口处加装铜质护口垫片，避免夹伤工件已加工表面；传动部分采用梯形丝杠配合螺母副，相比普通三角螺纹，梯形螺纹的传动效率适中、自锁性能可靠，摇动手柄带动丝杠旋转时，活动钳身沿钳身导轨做直线进给，不会出现夹持过程中的松动退位，丝杠端部的摇臂采用可拆卸设计，大行程进给时可套入加力杆增大夹持扭矩，适配不同材质工件的装夹力度需求。设计这款虎钳三维结构时，首先要保证钳身导轨的配合间隙，间隙过大会导致活动钳身上翘，装夹长条形工件时出现平行度超差，间隙过小则会增大进给阻力，操作时出现卡滞；其次要核算钳身的壁厚与加强筋布局，在满负荷夹持时钳口的变形量不能超过允许的形位公差范围，避免长期受力后出现钳身开裂或永久变形；活动钳身与丝杠的连接部位采用浮动连接结构，可自动补偿丝杠与导轨的平行度误差，保证进给过程顺畅无卡涩。实际应用中，这类虎钳除了承担钳工划线、锉削、锯切、攻丝等基础操作的工件固定，还可配合小型钻床、倒角机完成轻型切削加工的工件装夹，针对小型异形零件，还可搭配角度垫铁、V型块等辅助工装完成圆轴类、斜面类零件的定位装夹，是车间工位上适配场景最广的通用夹持工装。
