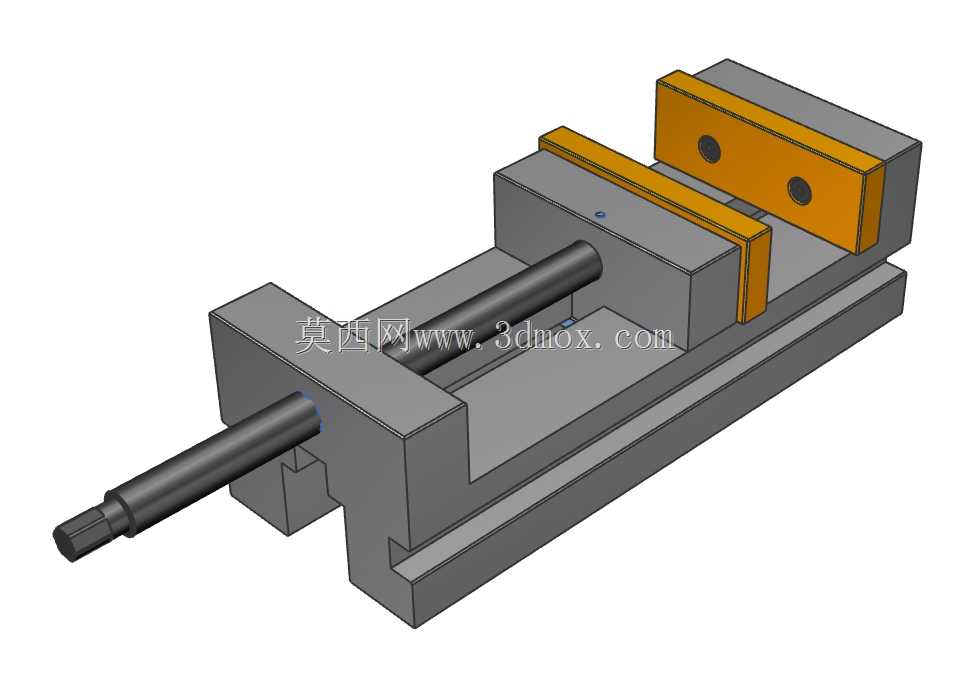

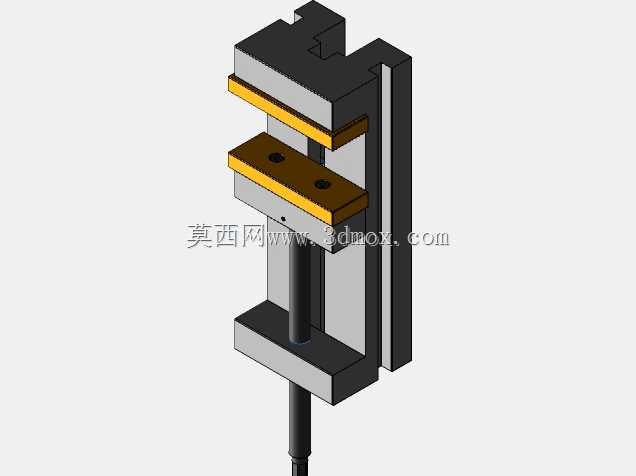

简易螺杆驱动机用台钳结构设计

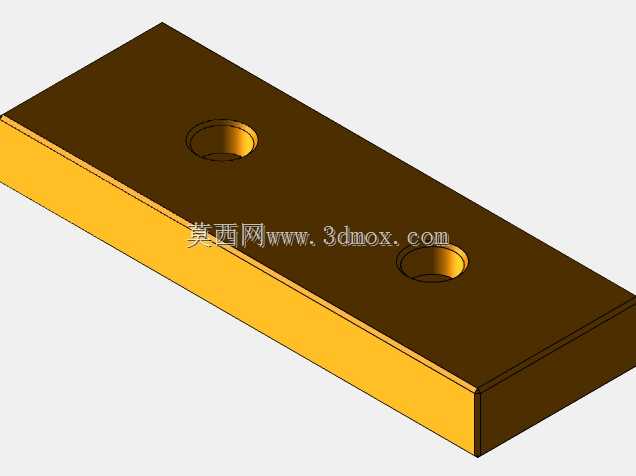

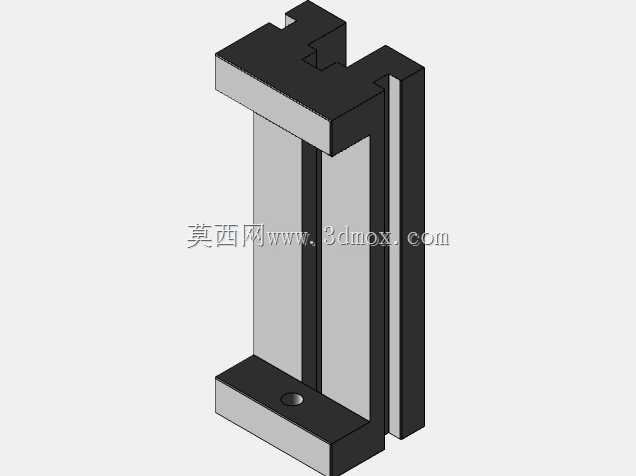

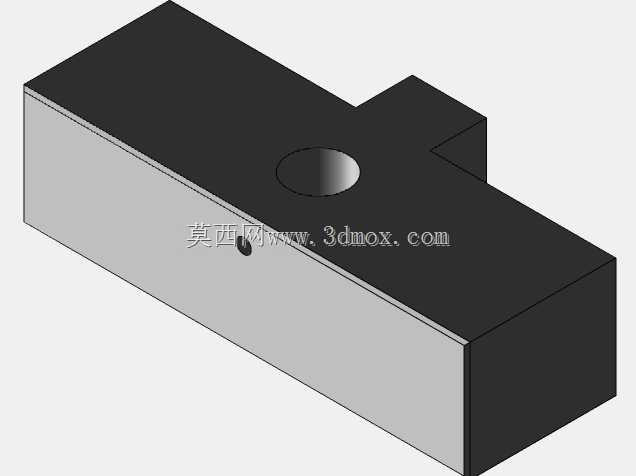

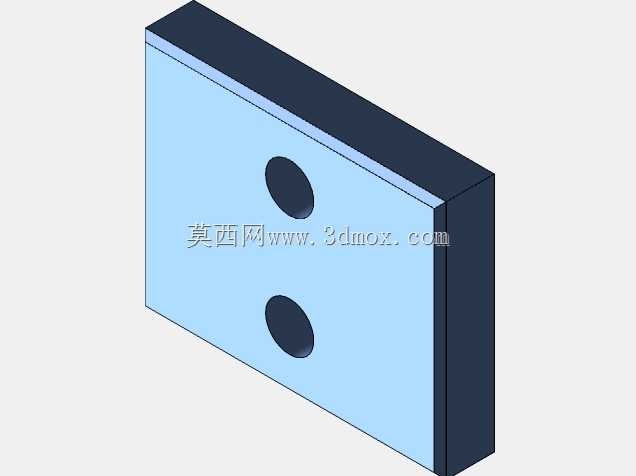

这款台钳属于机加工场景常用的手动夹紧工装，主要适配普通铣床、钻床、小型磨床的工位装夹需求，也可用于钳工划线、工件修整工序的工件固定，相比重型液压台钳，它的结构更简洁，自重更轻，适合小批量加工、实训教学场景下的频繁工位转移使用。从功能实现逻辑来看，它采用单根传动螺杆作为动力输入部件，螺杆一端加工出内六角或者外方头结构，可配合扳手转动实现活动钳身的进给，螺杆与固定钳身端盖通过轴肩实现轴向定位，转动时不会产生轴向窜动，保证夹紧行程的线性可控。活动钳身与底座导轨采用燕尾槽配合结构，这种配合形式能在有限的外形尺寸下获得更高的导向精度，同时承受夹紧时的倾覆力矩，避免钳口上翘导致的装夹松动。钳口部分采用可更换的分体式钳口板设计，钳口板通过沉头螺钉固定在钳身安装面上，表面加工出交叉网纹来增大装夹摩擦力，当钳口磨损后可单独拆下更换，无需更换整个钳身，降低长期使用的维护成本。设计时优先考虑了加工工艺性，所有主体结构件都可通过普通铣床、钻床完成加工，无需特殊定制刀具或者复杂工装，装配环节不需要专用工装，仅靠内六角扳手、铜锤即可完成整机组装，适合小型机加工车间自制或者小批量生产。安装边界上，底座预留了两个贯通的T型螺栓安装槽，可配合机床工作台上的T型槽螺栓完成固定，安装槽的间距适配多数中小型机床的工作台槽距，无需额外制作过渡转接板；整体闭合状态下的外形轮廓规整，无突出的尖锐结构，安装后不会占用过多工作台空间，钳身最大开口行程可满足常规中小型零件的装夹需求，当需要装夹异形工件时，也可在钳口板上加装定制软钳口，完成异形面的适配装夹。传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更稳定，长期反复夹紧使用也不易出现螺纹滑牙问题，螺杆与活动钳身的连接部位采用开口螺母结构，磨损后可通过调整螺母开口的压紧量消除传动间隙，保证夹紧时的进给手感一致性。底座导轨面设计有储油凹槽，日常维护时可在凹槽内填入润滑脂，长期保持导轨面的润滑状态，避免活动钳身进给时出现卡滞、爬行问题，即使在车间多粉尘的加工环境下，也能保证操作的顺畅性。
