三工位金属丝导线接驳作业台结构

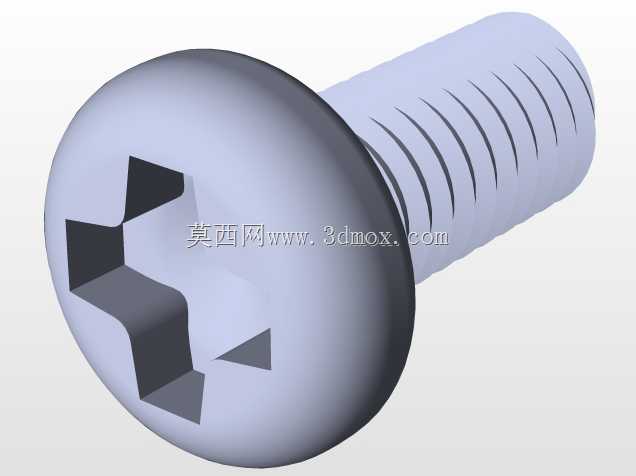

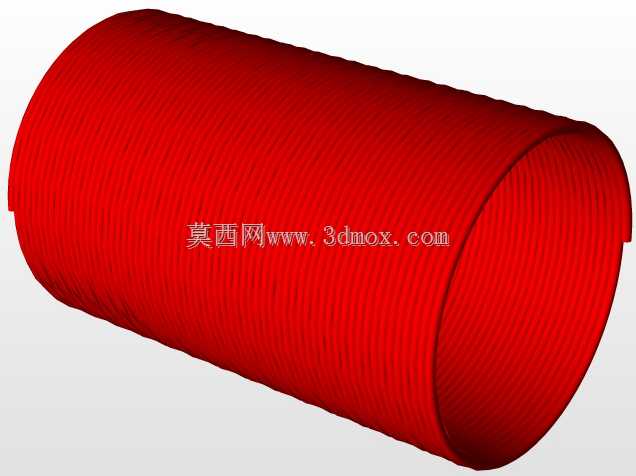

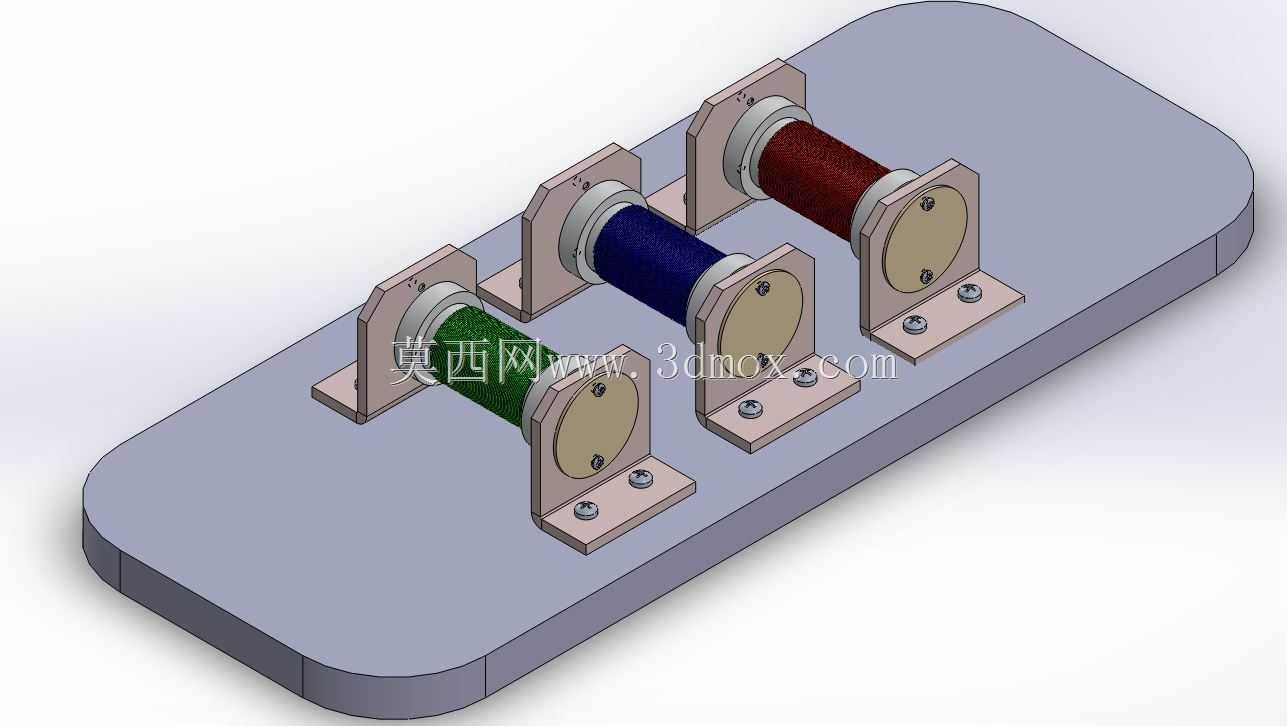

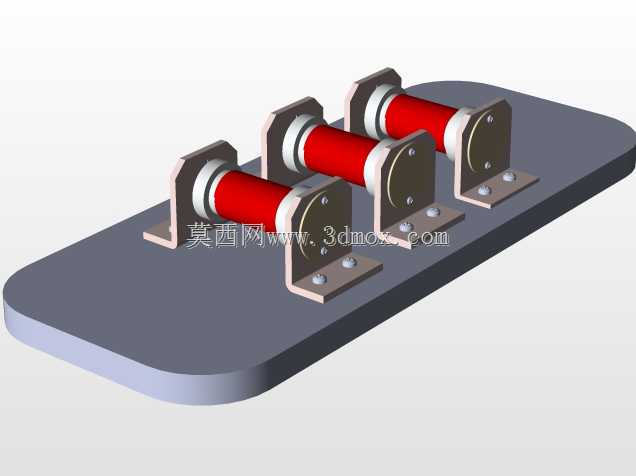

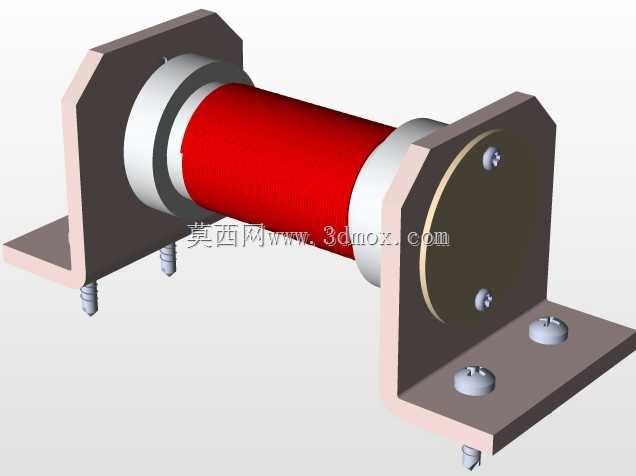

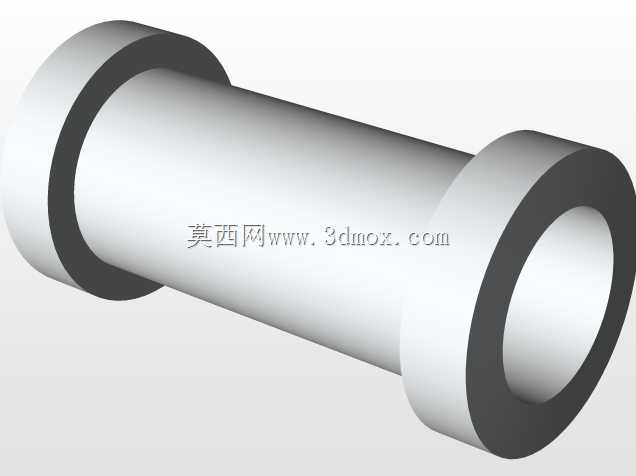

这套作业台结构主要面向线束加工、电气装配场景下的多规格金属丝导线接驳工序，在小型电子元件组装、低压线束预制的工位上十分常见，能够同时承载三种不同线径、不同材质的金属丝料卷，避免作业过程中频繁更换料卷浪费操作时间。底座采用圆角矩形的板式结构，边缘做圆弧过渡处理，既能够避免尖锐棱边剐蹭操作人员手臂，也能在工位台面上放置时减少边角磕碰造成的结构变形，整体底座的安装边界控制在常规工位操作台的有效摆放范围内，不需要额外拓展安装空间，直接放置在防静电工作台面即可使用，不需要额外打孔固定。三个独立的线轴固定支架沿底座长度方向等距排布，每个支架都采用L型折弯的安装座通过紧固件锁附在底座上，安装座上预留的两个安装孔位可以根据料卷的实际宽度微调支架的固定位置，适配不同轴向长度的金属丝料卷。固定端采用带中心定位轴的法兰盘结构，料卷套入定位轴后通过外侧的挡片锁紧，能够限制料卷转动过程中的轴向窜动，避免金属丝在牵引过程中出现乱线、脱卷的问题。设计过程中特意将三个料卷的出线高度调整至同一水平面上，操作人员在进行导线接驳、线头搪锡、端子压接等工序时，可以根据需要直接选取对应规格的金属丝，不需要侧身或者抬手调整取线高度，长时间作业也能降低操作疲劳度。每个支架的定位轴都做了低摩擦的转动配合设计，牵引金属丝时料卷转动顺滑，不会出现卡滞导致金属丝拉细、拉断的问题，支架的立板厚度经过核算，能够承受满卷金属丝的重量负载，长期使用不会出现立板倾斜变形的情况。在实际产线应用中，这类作业台通常放置在接线工位的顺手侧，金属丝从料卷引出后可以直接延伸至作业区域，不需要额外架设过线滑轮，整体结构没有复杂的传动部件，日常维护只需要定期检查紧固件是否松动、定位轴转动是否顺畅即可，适配多品种小批量的线束加工场景，也可以根据实际需要增减固定支架的数量，调整工位排布的间距，满足不同的接线作业需求。
