卧式可调压紧式快速夹钳结构设计

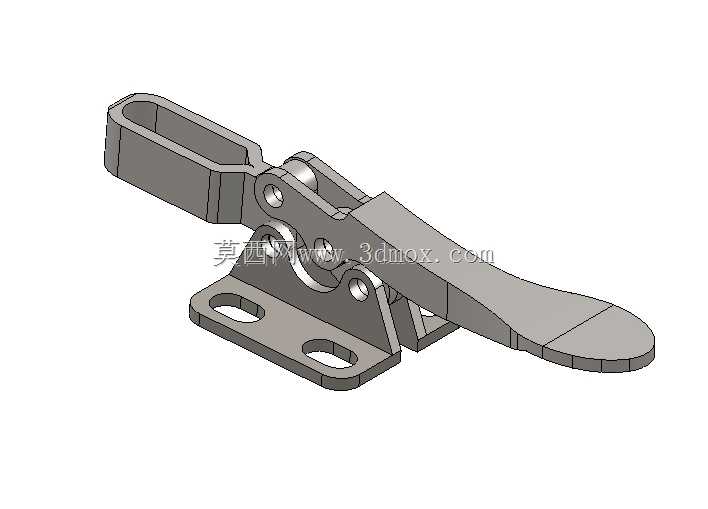

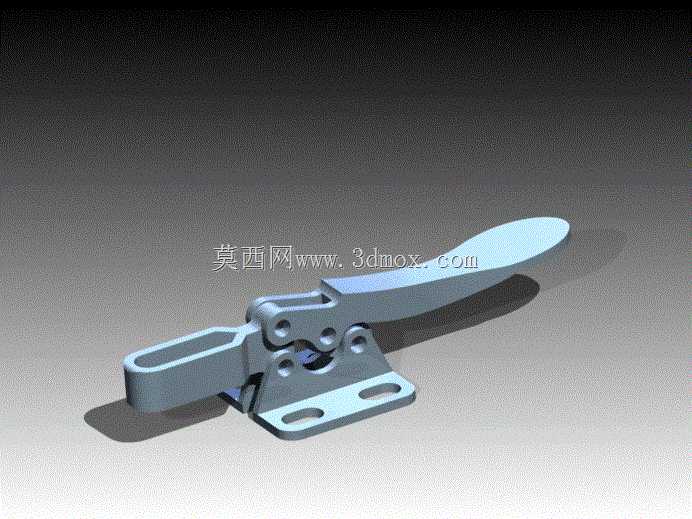

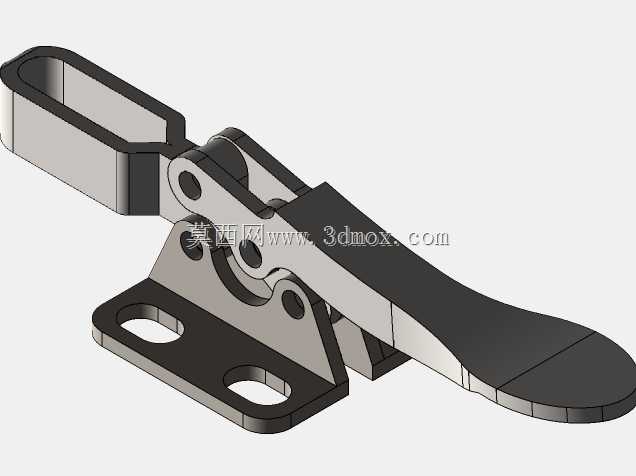

这款卧式肘节式快速夹钳，是工装治具、箱体密封、设备舱门固定场景里的高频使用压紧件，区别于垂直式夹钳的操作空间需求，卧式布局的手柄在压紧状态下与安装基面平行，不会在设备外侧形成突出的操作干涉点，在狭小安装空间、需要避免人员误碰的工位上适配性更强。从结构原理来看，它依托连杆机构的死点锁止特性实现压紧，当手柄扳动到闭合终点时，连杆传动副刚好越过力臂死点位置，此时即便压紧面受到持续的反向冲击力，夹钳也不会自行松脱，锁止状态的保持力远大于操作时的扳动力，操作人员仅需很小的按压力就能实现大吨位的压紧载荷。夹钳的安装底座设计了两个长圆形安装孔，孔位预留了一定的调节余量，现场安装时可以根据被压紧件的实际位置微调夹钳的固定位置，不需要严格按照预设孔位精准打孔，降低了现场装配的对位难度。压头部分预留了外接橡胶压头或者调整螺栓的安装位，针对不同厚度的被压紧工件，可以通过调整压头的伸出长度来匹配压紧行程，避免出现压头过短压不实、过长导致机构无法到达死点位置的问题。在实际工业场景中，这类夹钳常被用在焊接工装的工件定位、非标设备的检修门快速锁紧、物流周转箱的箱盖固定、生产线治具的板材压紧工位上，相比螺栓拧紧的固定方式，它的操作全程不需要额外工具，单次开合的操作时间不到一秒，能大幅提升频繁开合工位的操作效率。设计这款夹钳的三维结构时，需要重点关注连杆铰接点的位置公差，各个销轴的同轴度偏差会直接影响机构的传动顺畅度，如果铰接孔的位置度超差，会出现扳动手柄时卡滞、死点位置偏移、锁止后压紧力不足的问题。同时铰接位置的销轴与孔的配合间隙需要控制在合理范围，间隙过大会导致压紧状态下存在旷量，被压紧件容易出现松动，间隙过小则会导致操作阻力变大，长期使用后铰接位置磨损加快。夹钳的整体外形做了圆角过渡处理，没有尖锐的棱角，操作人员日常扳动操作时不会被划伤，手柄的握持部分做了加宽处理，扳动时的压强更低，长时间频繁操作也不会出现手部压痛的问题。安装边界方面，底座的两个安装孔中心距按照通用夹钳的行业标准尺寸设计，可以直接替换同规格的市面现有产品，不需要重新修改安装板的孔位，设备升级替换时的适配成本极低。压紧状态下夹钳的整体高度较低，不会占用过多的垂直方向空间，在对安装高度有严格限制的紧凑设备结构中也能顺利安装使用。
