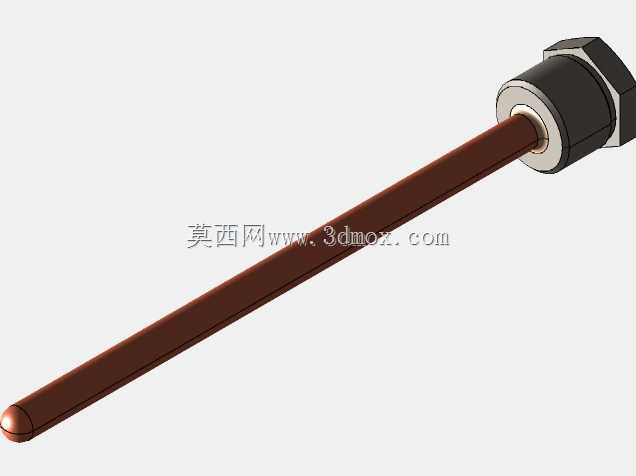

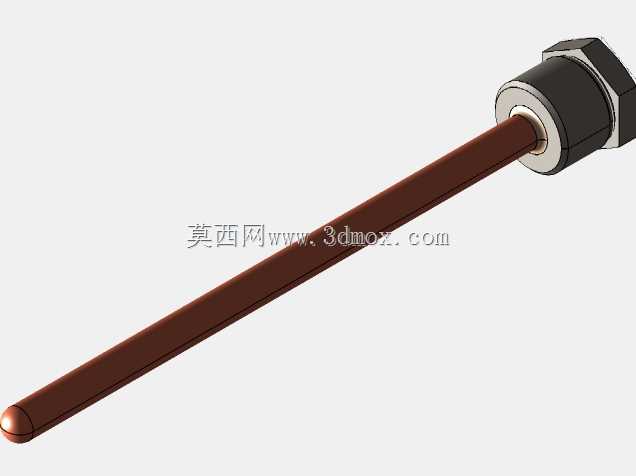

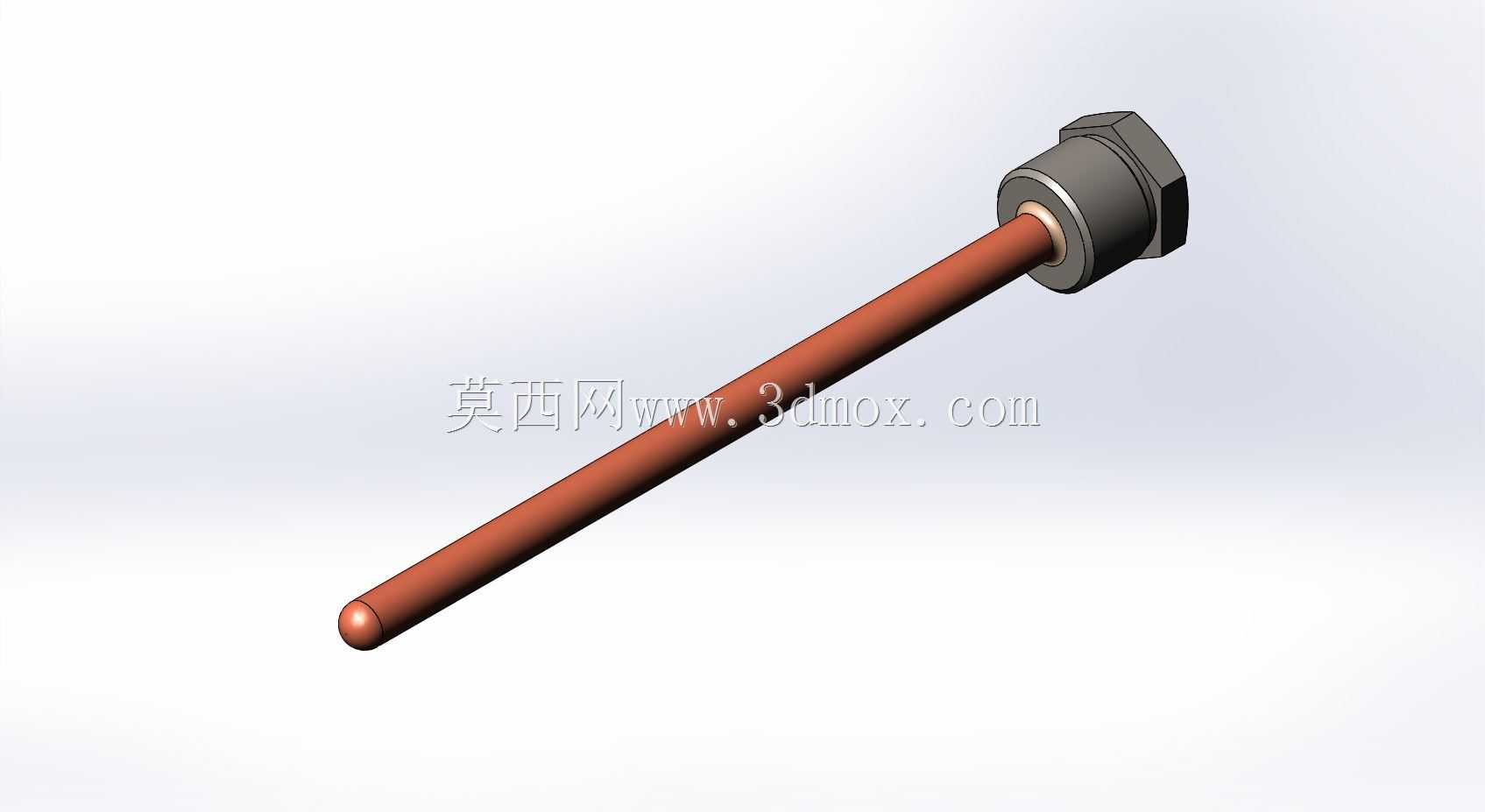

1/2英寸螺纹式热电偶温度检测套管

在工业测温场景中，热电偶套管是接触式温度检测环节不可或缺的配套部件，主要作用是隔离被测介质与热电偶本体，避免热电偶直接承受介质冲刷、腐蚀以及压力冲击，延长测温元件的使用寿命，同时方便在不破坏设备密封、不排空介质的前提下更换测温元件。这款套管采用1/2英寸外螺纹作为安装接口，适配工业现场绝大多数带对应内螺纹的测温点位，不管是管道壁面安装还是设备罐体侧壁安装，都能通过螺纹旋合实现可靠密封与固定，不需要额外设计复杂的安装法兰，能大幅降低现场安装的加工成本与装配工作量。套管整体插入深度为150mm，内部通孔直径6mm，可适配常规直径的铠装热电偶或热电阻元件，插入端采用圆弧封头结构，既可以降低介质流动时对套管端部的冲击应力，避免长期受流体激振出现疲劳断裂，也能让感温端部更贴近被测介质区域，减少测温响应滞后。从结构设计来看，套管头部采用六角外形，方便现场使用标准扳手完成拧紧作业，不需要额外设计专用工装，六角与杆身的衔接处做了过渡圆角处理，避免应力集中导致的安装断裂风险。杆身采用等径直管结构，加工时更容易保证同轴度，插入设备内部后不会因为结构偏心影响介质流动，也能减少紊流对测温精度的干扰。在实际选型应用中，这类套管常被用在中低压的液体、气体输送管道，以及中小型反应设备的温度检测点位，比如循环水系统、蒸汽管路、常规化工介质储罐的测温点，安装时只需要在设备壁面加工对应规格的内螺纹安装孔，将套管旋入至密封面贴合即可，后续将热电偶从套管尾部插入到位，就能完成测温组件的装配。设计这类套管三维模型时，需要重点关注螺纹的有效旋合长度、杆身的直线度、内孔的通径一致性，既要保证安装后套管的稳固性，也要保证测温元件可以顺利插入到套管底端，避免出现感温元件悬空导致的测温偏差。同时六角头部的尺寸要符合标准扳手的作业空间要求，避免现场安装时出现扳手无法卡合的问题，端部的圆弧封头要保证壁厚均匀，避免局部壁厚过薄导致耐压能力不足，也不能因为壁厚过大增加测温的热阻，影响响应速度。
