三轴塑料裁切执行工装三维结构设计

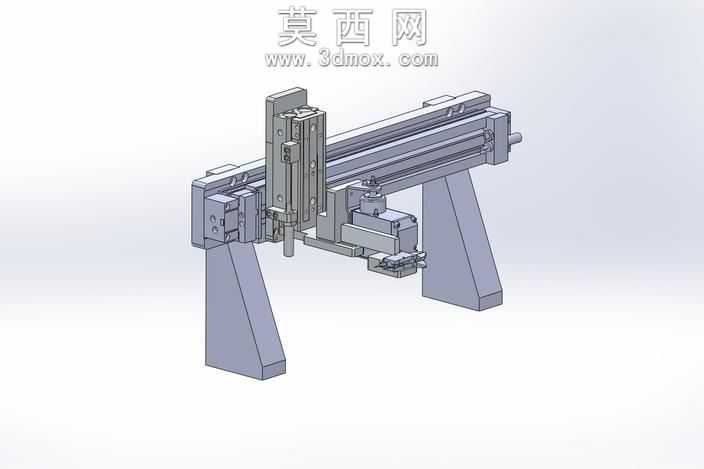

本作品为面向塑料件裁切工序设计的三轴执行机构三维模型，建模过程严格遵循机械设计的装配逻辑，以SolidWorks为建模平台，采用自底向上的装配建模思路完成整体搭建。首先对各组成零部件进行参数化建模：作为支撑基础的两个立式支座采用灰铸铁材质设定，建模时通过拉伸凸台、拔模特征完成带倾斜支撑面的结构设计，保证支座的承重稳定性与安装贴合度；横向布置的长行程直线导轨模组采用合金钢材质设定，对导轨滑台的滚珠循环沟槽、安装定位孔、端部驱动连接座进行精细化特征绘制，还原线性传动部件的真实装配尺寸；纵向与垂向布置的两个短行程滑台模组同样按照标准线性模组的结构逻辑建模，分别对应裁切工位的横向进给、纵向移位与垂向下刀三个运动方向的动作需求。在执行端部分，对裁切刀的安装座、刀头夹持槽、缓冲限位块进行细节建模，同时完成各模组间的连接转接板、紧固件安装位、驱动元件预留位的特征绘制，保证所有零部件间的装配约束完全符合实际机械装配的配合关系，不存在干涉错位问题。渲染阶段采用机械工业产品常用的写实材质方案：支撑支座赋予磨砂铸铁材质，导轨滑台赋予光亮镀铬合金钢材质，裁切执行端赋予硬质合金刀头与发黑钢质安装座的材质区分，转接紧固件赋予不锈钢材质质感，通过环境光遮蔽、方向光打光突出各部件的结构层次与装配关系，清晰展现三轴联动的运动逻辑。设计过程中重点考量了塑料裁切工序的动作需求：三轴的行程参数匹配常规小型塑料件的裁切作业范围，各模组的安装位置预留了驱动电机、传感元件的装配空间，垂向滑台的下刀行程设置了硬限位结构，避免裁切过位损伤刀头或工装本体，整体结构紧凑，传动路径清晰，可直接用于塑料裁切类自动化工位的结构参考、方案验证与后续工程图转化。
