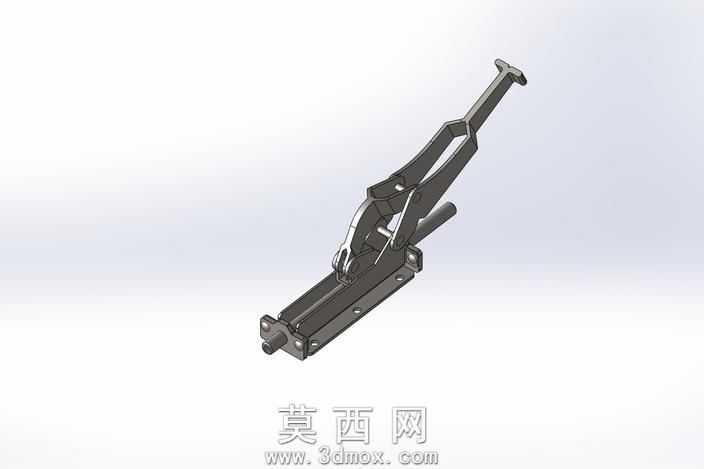

快速夹钳式三角工装夹具三维设计

本作品为手动快速夹紧类三角工装工具的三维建模设计，整体采用参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合规范，对每一处装配间隙、活动行程都做了精准的尺寸约束，确保模型可直接对接生产加工环节的图纸输出需求。模型整体结构分为固定基座、联动夹臂、操作手柄、压头组件四个核心部分，固定基座设计有标准化安装孔位，可适配不同工装台面的安装固定需求，基座底部做了加厚加强筋结构，避免夹紧受力时出现基座形变问题。联动夹臂采用多连杆铰接结构设计，通过铰接点的位置优化实现夹紧状态下的机械自锁特性，当操作手柄下压至锁止位置时，连杆机构越过死点位置，无需额外施加外力即可保持稳定的夹紧力，不会因加工过程中的振动出现松脱问题。操作手柄做了符合人体工学的加长设计，末端设置防滑握持端头，操作人员仅需施加较小的下压力即可获得足够的夹紧输出力，大幅降低工装操作的劳动强度。压头组件采用可替换式结构设计，可根据不同被夹持工件的外形更换对应形状的压头，适配平面、弧面、异形面等多种工件的夹紧需求。材质配置方面，基座与夹臂主体采用45号钢材质参数设置，表面做发黑防锈处理的材质表现，铰接销轴采用淬火合金钢材质，提升铰接位置的耐磨性能，手柄握持部分做了磨砂防滑的材质质感，整体渲染效果还原了工业五金工具的真实金属质感，对金属表面的细微反光、棱角处的高光、铰接位置的装配缝隙都做了精细化的渲染调整，整体视觉效果真实细腻。设计过程中重点优化了夹臂的开合行程，在保证足够夹紧行程的前提下尽可能缩小工具整体的外形尺寸，减少工装占用的台面空间，同时对所有活动部件做了运动干涉检查，模拟手柄从张开到锁止的全行程运动过程，确保各部件运动过程中无碰撞、无卡滞，活动顺畅无阻滞。该工具可广泛应用于机械加工、工件装配、焊接定位等场景的快速夹紧固定，相比传统螺栓压紧式夹具，操作效率可提升数倍，且夹紧力稳定一致，可有效降低装夹辅助时间，提升生产加工效率。
