跳汰机红色零件钻孔加工专用夹具

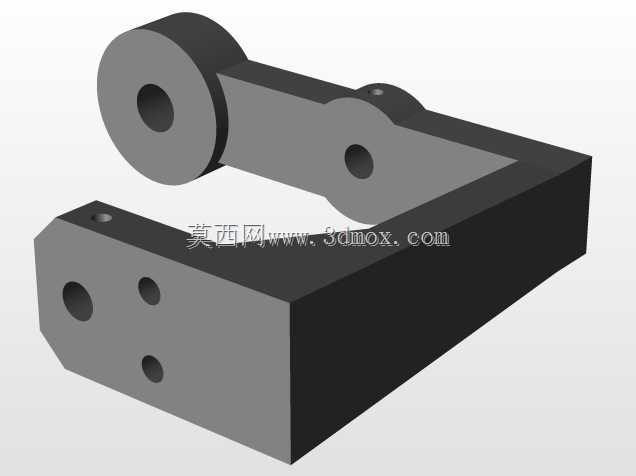

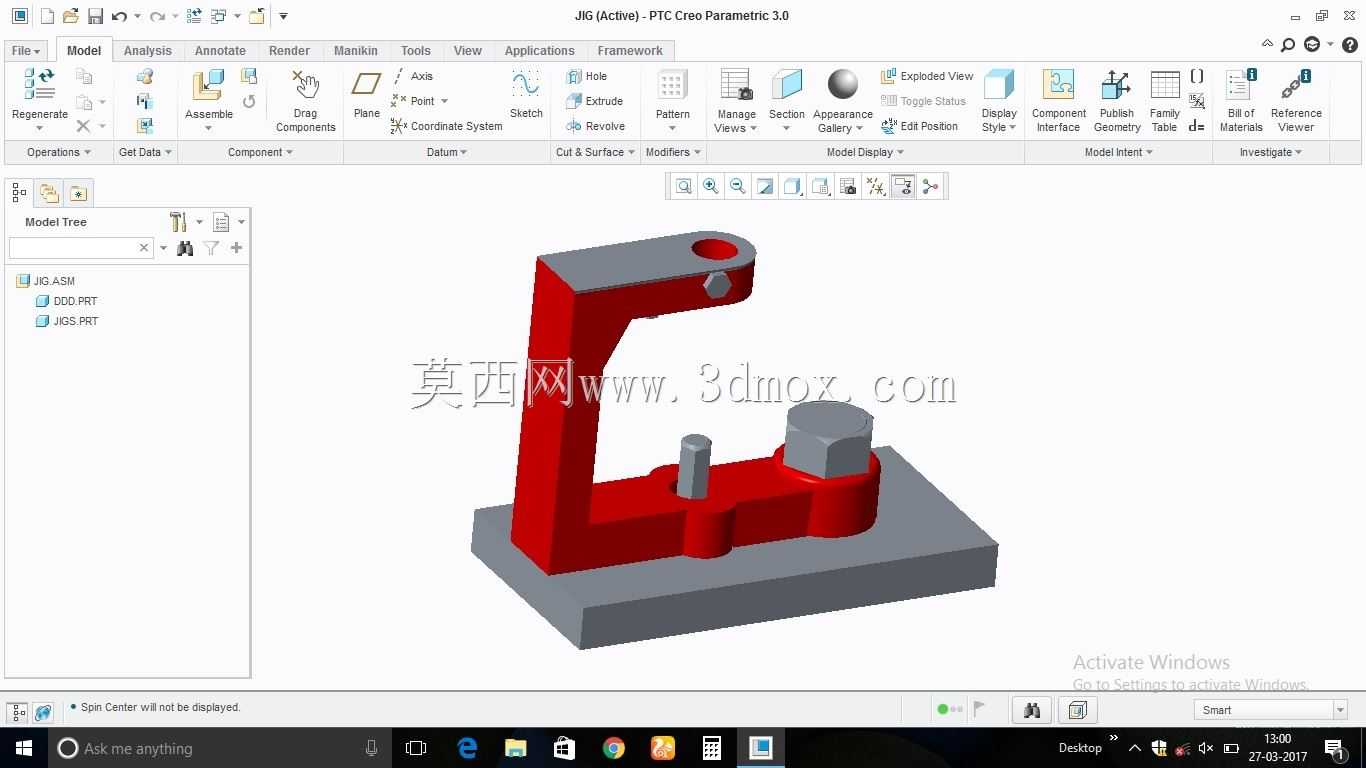

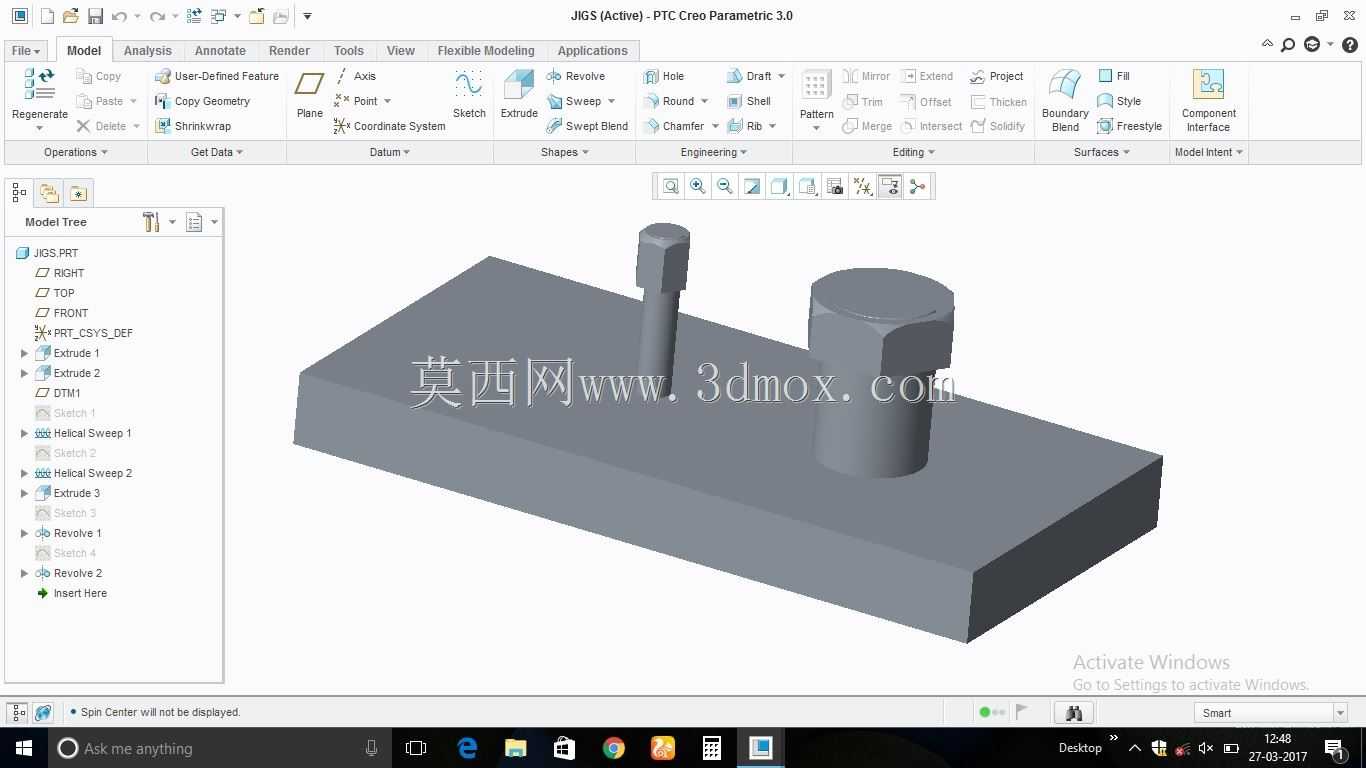

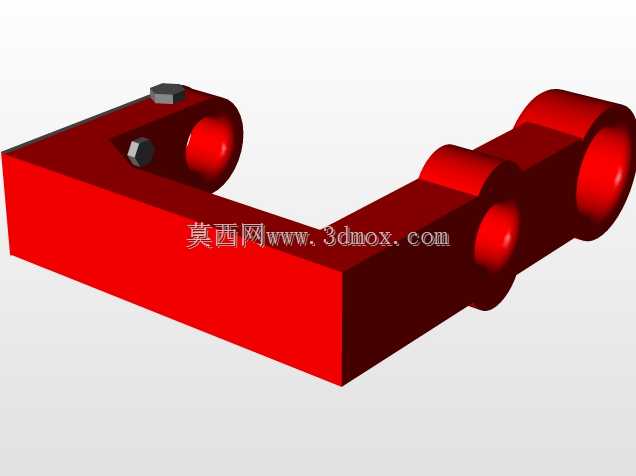

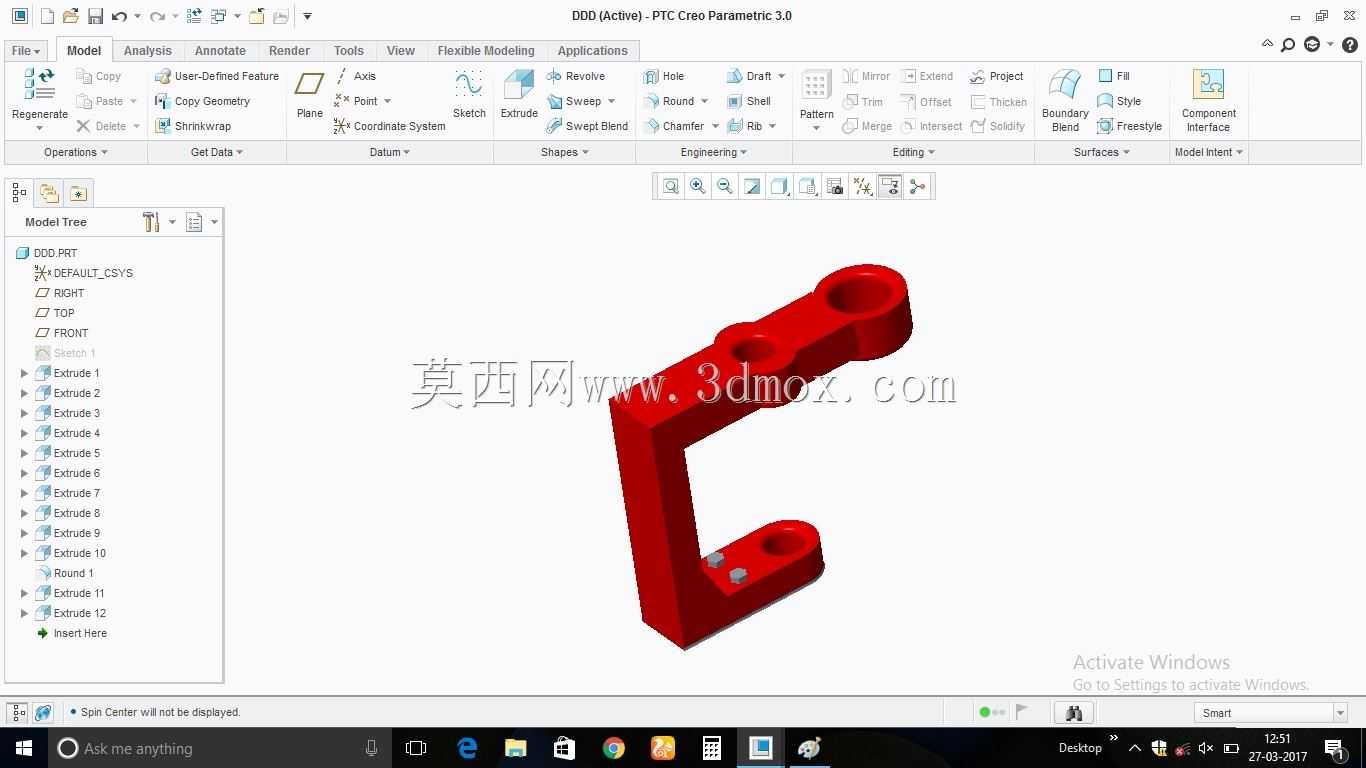

在矿山洗选设备跳汰机的零部件加工环节，小型红色结构件的钻孔工序长期存在装夹定位偏差、加工效率偏低的问题，这套钻孔夹具正是针对该类零件的加工需求开发的专用工装。从实际加工场景来看，跳汰机的该类红色结构件属于异形支座类零件，自身带有倾斜悬臂结构，待加工孔位分别位于悬臂端部、底座凸台位置，普通平口钳无法实现稳定装夹，多次找正会带来累计定位误差，直接影响孔位的同轴度与位置精度，无法满足后续装配要求。这套夹具在设计时优先考虑定位基准的统一，以零件的底座下平面作为主要定位面，贴合夹具的灰色铸铁底座平面，限制三个自由度，同时在底座侧面设置固定挡块，配合可换定位销插入零件预制的工艺孔内，完全限制工件的六个自由度，实现完全定位，避免加工过程中工件出现窜动。夹具的红色弯臂式支架采用整体铸造后铣削加工而成，支架上端的导向套安装孔与底座定位面保持严格的垂直精度，钻孔时钻头可顺着导向套进给，避免钻头跑偏，保证悬臂处孔的轴线与底座安装面的垂直度要求。底座上的夹紧单元采用螺旋夹紧结构，搭配六角螺母与开口压板，可快速完成工件的装夹与拆卸，压板的压紧点正对下方的支撑凸台，避免夹紧力导致工件变形。从安装边界来看，夹具底座为矩形结构，底面平整无突出结构，可直接通过T型螺栓固定在钻床工作台上，整体占用工作台面尺寸较小，不会干涉钻床主轴的进给行程，适配台式钻床、立式钻床的常规加工行程范围。在功能特性上，这套夹具属于专用钻孔工装，无需每次加工前进行划线找正，装夹单个工件的时间可缩短至普通装夹方式的三分之一，同时能稳定保证孔位的位置精度在0.1mm以内，孔径公差可稳定达到IT8级，满足跳汰机该类零件的装配互换性要求。设计过程中还考虑了排屑便利性，夹具底座的定位面周围预留了排屑凹槽，钻孔产生的铁屑可顺着凹槽滑落，不会堆积在定位面上影响工件的贴合精度，支架与底座采用螺栓连接的分体式结构，后续若加工同系列不同尺寸的零件，只需更换定位销与导向套即可适配，具备一定的柔性拓展能力，适合中小批量的零件加工场景使用。
