250长度两节式家具抽屉滑动导轨结构

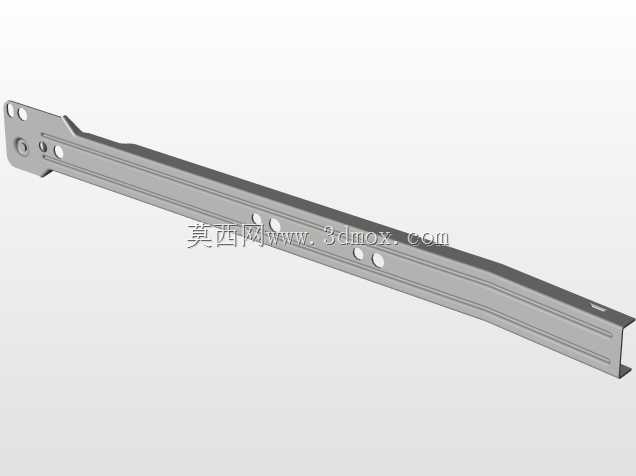

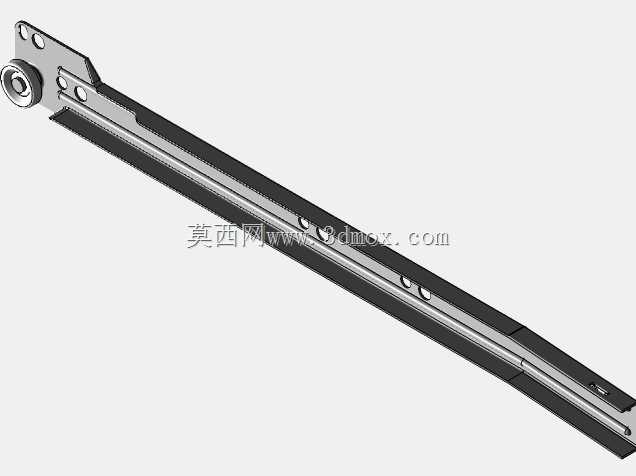

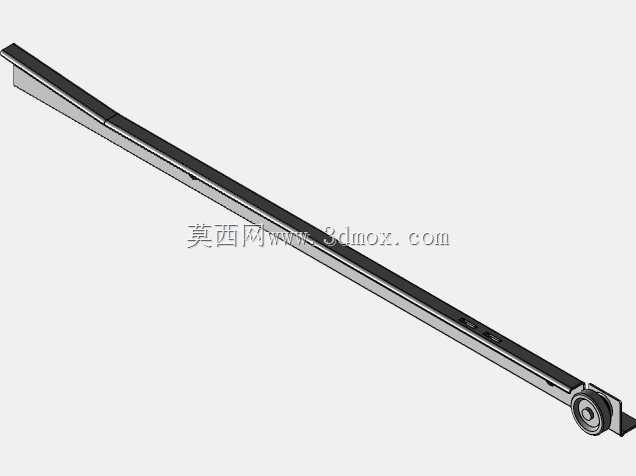

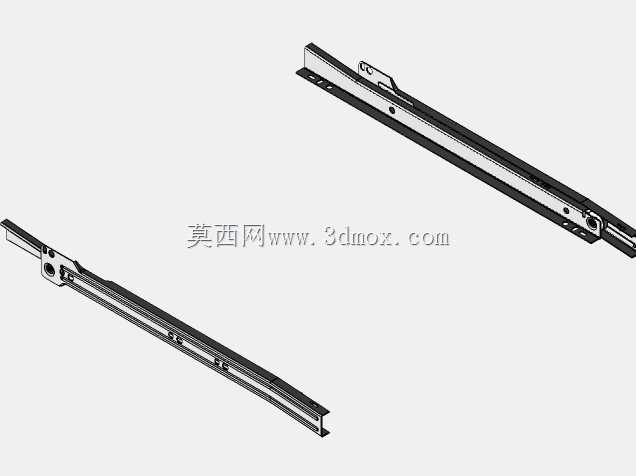

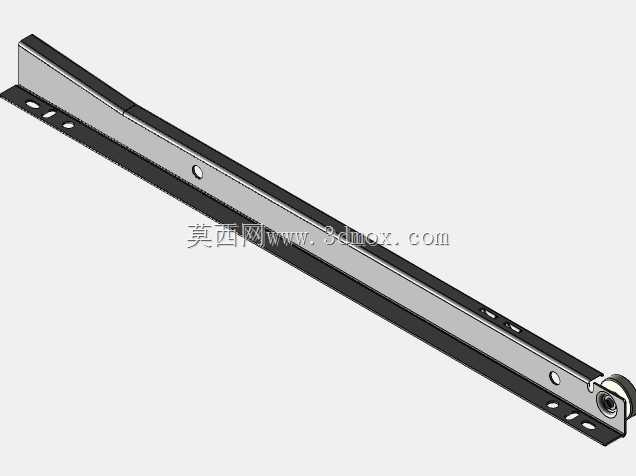

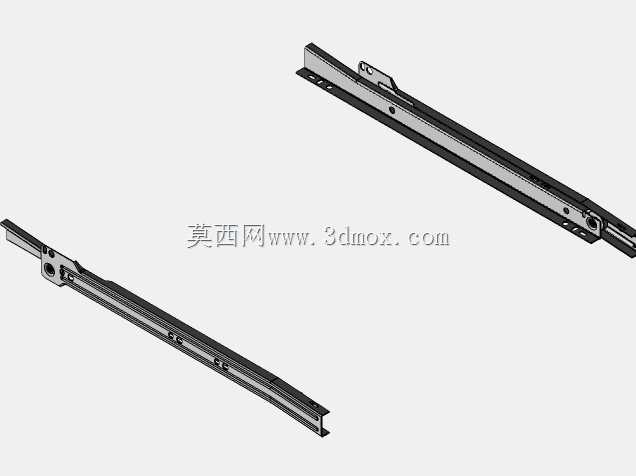

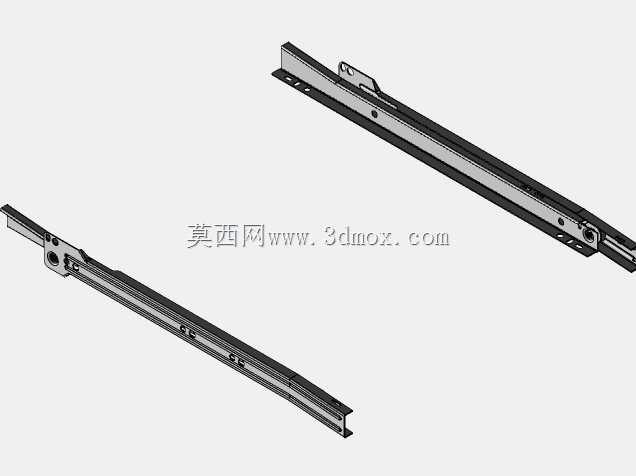

这款长度250mm的两节滑动导轨，是民用家具、轻型储物设备抽屉结构的核心导向承载部件，日常在床头柜、小型办公桌抽屉、嵌入式储物格的抽拉结构中应用十分广泛，承担抽屉抽拉过程的导向、承重与限位作用，避免抽屉抽拉时出现卡滞、偏斜、脱落的问题。从结构设计来看，该导轨采用冷轧钢板冲压成型的内外轨嵌套结构，内轨与抽屉侧部固定，外轨与柜体侧板连接，嵌套配合的间隙经过严格控制，既保证滑动过程的顺畅度，又能控制抽拉时的径向晃动量，适配日常使用中抽屉承载零散物品的载荷需求。设计过程中首先明确了250mm长度对应的抽屉深度适配范围，安装时需要在柜体侧板预留对应宽度的安装位，导轨的安装孔位采用等间距排布，适配常规家具板材的安装尺寸，不需要额外定制打孔位置，降低现场安装的调整难度。导轨端部设置了限位挡点结构，当抽屉抽拉至最大行程位置时，内外轨的挡块会相互卡合，避免用力抽拉时抽屉直接从柜体中脱出，日常使用中不需要额外加装防脱结构。滑动接触面采用了顺滑的配合面设计，抽拉过程阻力均匀，不会出现忽紧忽松的情况，即使长期反复抽拉使用，也能保持稳定的滑动手感。在实际选型应用中，这款短尺寸导轨适配深度较浅的储物抽屉，不需要过大的抽拉行程，两节结构的设计相比三节导轨结构更简单，成本更低，完全满足轻型储物场景的使用需求。安装时需要保证左右两侧导轨的安装高度完全一致，平行度误差控制在允许范围内，否则会出现抽拉卡滞、磨损加快的问题，建模过程中已经将安装孔位、配合间隙、限位结构的尺寸做了精准还原，结构设计人员可以直接参考该模型进行家具柜体的结构适配，确认安装边界尺寸，避免设计阶段出现尺寸干涉、安装位不足的问题。导轨的截面尺寸经过优化，在保证结构强度的前提下尽可能缩小占用的柜体空间，不会过度挤占抽屉内部的储物容积，适配小型家具的紧凑空间设计需求。
