批量铣削槽加工用平板式定位夹具

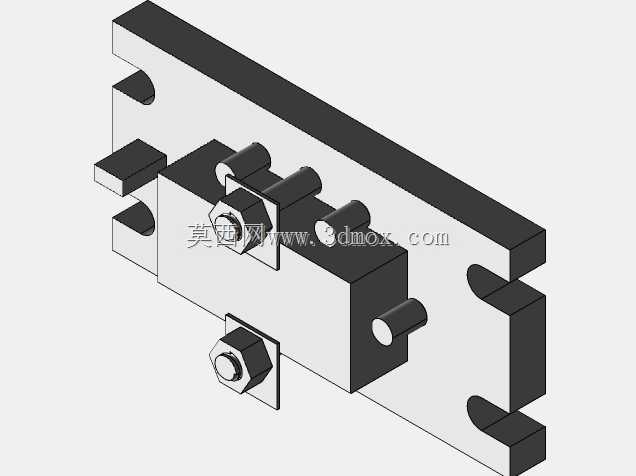

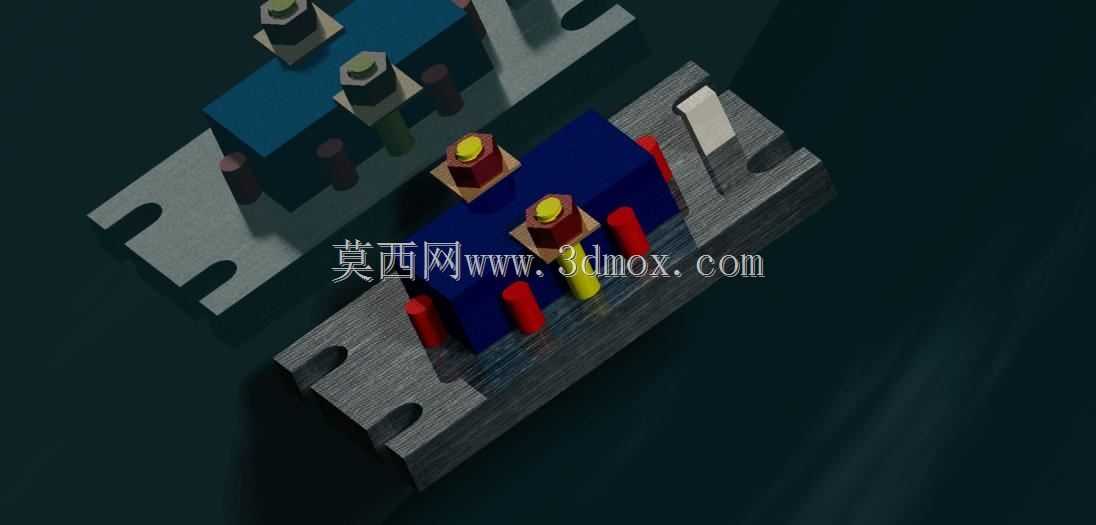

在中小零件批量铣削加工场景中，槽类特征的加工一致性一直是产线需要重点管控的环节，这类平板式铣削夹具正是针对该类工序开发的专用装夹结构，适配立式铣床、加工中心的常规工作台装夹界面，无需额外定制过渡连接板即可完成安装。夹具主体采用长条形平板作为基座，基座两侧开设对称的U型安装槽，可适配工作台不同间距的T型槽螺栓锁紧，安装时可根据加工工位的排布需求沿工作台进给方向调整位置，调整到位后通过螺栓压紧即可完成固定，基座的平面度公差控制在0.02mm以内，为工件装夹提供稳定的基准面。夹具的定位模块采用分体式可调挡块结构，两个固定定位销布置在工件定位基准侧，限制工件的X、Y向移动自由度，侧面设置的可调压紧块通过六角螺母锁紧，锁紧力可根据工件材质调整，避免薄壁工件装夹变形，同时保证铣削过程中工件不会因切削力产生位移。针对槽加工的切削受力特点，夹具的压紧点特意避开了铣刀走刀路径，在工件待加工槽位的下方预留了足够的让刀空间，防止铣削过程中刀具切到夹具本体，同时基座的厚度经过受力校核，在满负荷装夹、大进给铣削参数下不会产生挠曲变形，保证加工槽的深度、位置度公差稳定在工艺要求范围内。这套夹具可同时装夹多件同规格工件，一次对刀即可完成整批工件的槽切削操作，相比通用台虎钳装夹，省去了每件工件单独找正的辅助时间，大幅提升批量加工的生产效率。夹具的所有活动部件均采用标准紧固件连接，易损的定位块、压紧块可单独更换，日常维护无需整体拆解基座，长期使用后若基座基准面出现磨损，只需通过平面磨床重新修磨基准面即可恢复精度，整体结构没有复杂的传动或气动液压元件，对车间使用环境的适应性强，即使在没有压缩空气气源的普通铣床上也能正常使用。设计过程中特意将所有锁紧操作的螺母布置在夹具的外侧操作空间，操作人员无需将手伸入加工区域即可完成工件的装拆，上下料的操作路径避开了刀具加工范围，符合机加工的安全操作要求。
