往复式动力传动活塞十字头结构

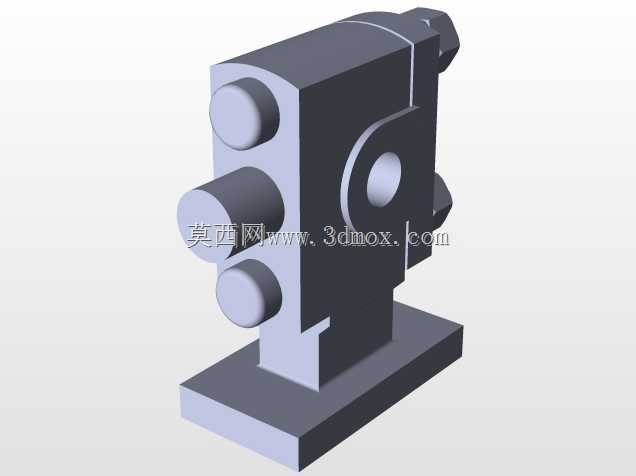

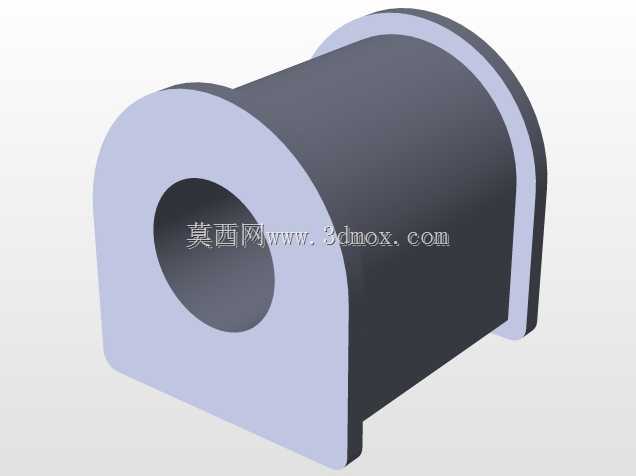

在往复式压缩机、内燃机、柱塞泵这类依靠直线往复动作完成能量转换的设备中，活塞十字头是衔接活塞组件与连杆机构的核心中间构件，它的核心作用是把活塞承受的流体压力或燃烧推力平稳传递给连杆，同时将连杆的摆动转化为严格沿气缸轴线方向的直线运动，从根源上避免活塞承受侧向力导致的偏磨、卡滞问题，直接决定了整套动力端的运行寿命与传动效率。从结构设计逻辑来看，这个十字头采用分体式滑履与主体结合的构型，主体为整体铸钢加工的块状承力结构，三个同轴分布的圆柱凸台分别对应活塞拉杆连接端、十字头销安装位与对侧定位止口，其中十字头销的安装孔做了加厚凸台处理，因为这个位置是交变载荷的集中传递点，工作过程中要持续承受连杆摆动带来的周期性冲击载荷，加厚结构可以有效降低应力集中系数，避免长期运行出现疲劳裂纹。下部的一体式安装基座是十字头与机身滑道配合的导向面，两个平行的滑动面经过精加工处理，表面粗糙度控制在合理区间，和滑道之间预留了适配润滑介质的配合间隙，运行过程中润滑油会在接触面形成稳定油膜，既可以降低滑动摩擦阻力，也能承受连杆摆动带来的侧向分力，保证十字头全程沿既定轴线做直线往复动作，不会出现偏斜。侧面的环形凸台是润滑油道的预留接口，压力润滑油可以通过这个接口进入十字头内部的油孔，直接输送到十字头销与衬套的配合面，为高载荷的转动副提供持续润滑，避免干摩擦导致的烧蚀、抱轴故障。从安装边界来看，十字头的整体宽度要比机身滑道的内径小0.2-0.4mm，保证热态运行下不会因为材料热膨胀出现卡滞；上部连接活塞拉杆的凸台轴线与下部导向基座的底面平行度公差控制在0.02mm以内，确保活塞运行过程中与气缸套的同轴度，避免活塞环偏磨导致的密封失效；十字头销的安装孔与主体轴线的垂直度公差不超过0.03mm，保证连杆摆动过程中不会出现别劲的情况，降低传动过程中的额外功率损耗。在实际选型适配过程中，十字头的额定承力值要比设备的最大爆发压力高出1.5倍以上的安全余量，滑履的滑动面长度要满足侧向力作用下的比压要求，避免单位面积压力过大破坏润滑油膜，同时还要根据设备的冲程长度调整十字头的轴向尺寸，保证运行到上下止点时，滑履始终有足够的长度与滑道配合，不会出现脱空、导向失效的问题。这类十字头结构普遍应用在中小型往复式压缩机、高压柱塞泵以及中小功率的内燃机动力端，相比一体式十字头，这种带独立连接凸台的结构拆装维护更方便，更换易损件时不需要拆解整个动力端组件，能有效缩短设备的检修周期，降低运维成本。
