车床铣床用夹具连接固定结构件

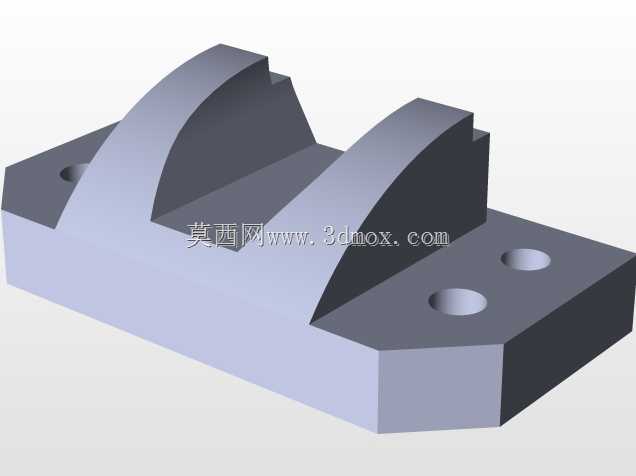

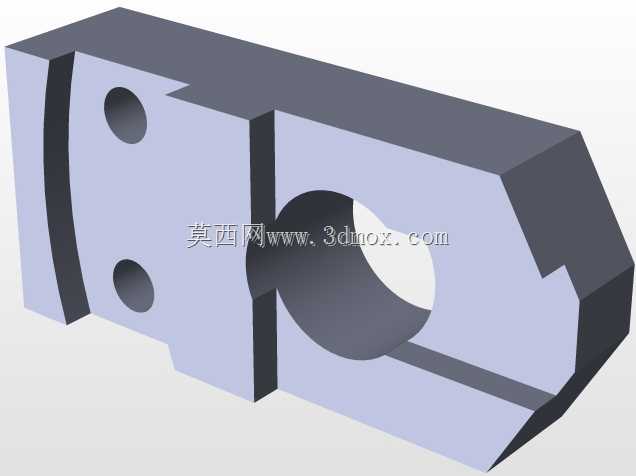

这款结构件主要应用于普通卧式车床、立式铣床的工装装夹环节，属于机床辅助装夹系统里的连接固定类零件，在实际机加工生产中，主要承担刀具模块或者工件定位模块的承载、定位与锁紧功能，适配中小尺寸零件的批量加工装夹需求，能有效减少装夹找正的辅助时间，提升重复装夹的定位一致性。从结构设计来看，零件整体采用块状基体设计，一侧设置两个同轴度要求较高的光孔，用于和机床工作台或者工装基板完成螺栓锁紧固定，孔位间距按照常规机床T型槽的通用间距设置，能适配多数普通车床刀架侧装位、铣床工作台的标准安装孔位，安装时不需要额外加工过渡连接板，可直接通过内六角螺栓完成锁紧固定。零件中部开设的大尺寸半开放圆弧槽，是核心的功能定位面，该圆弧槽的粗糙度、圆度公差按照IT7级精度设计，主要用于和圆柱状的刀杆、定位销或者支撑轴件配合，实现装夹模块的快速对位，槽侧预留的窄缝结构为锁紧让位结构，当配套锁紧螺栓拧紧时，窄缝产生微量弹性变形，可抱紧圆弧槽内的配合件，消除配合间隙，避免加工过程中出现振动、移位的问题。零件端部的斜切结构是为了避让加工过程中的刀具运动轨迹，避免在铣削、车削走刀时出现刀具和夹具的干涉问题，尤其是在加工工件端面、侧面轮廓时，该斜切结构能给刀具留出足够的退刀空间，不需要额外抬高夹具的安装高度，保证装夹系统的整体刚性。从安装边界来看，零件整体厚度控制在常规工装夹具的通用厚度范围内，安装后突出工作台面的高度不会超出普通机床的加工行程范围，不会影响Z轴的有效加工行程，整体重量控制合理，单人即可完成拆装调整，适合多品种小批量生产时的快速工装切换场景。在实际使用中，这类夹具结构件通常搭配标准螺栓、定位销使用，不需要额外定制特殊连接件，维护更换成本较低，当圆弧定位面出现磨损后，可通过重新研磨修复精度，延长零件的使用寿命，适配多数机械加工车间的常规设备装夹需求。
