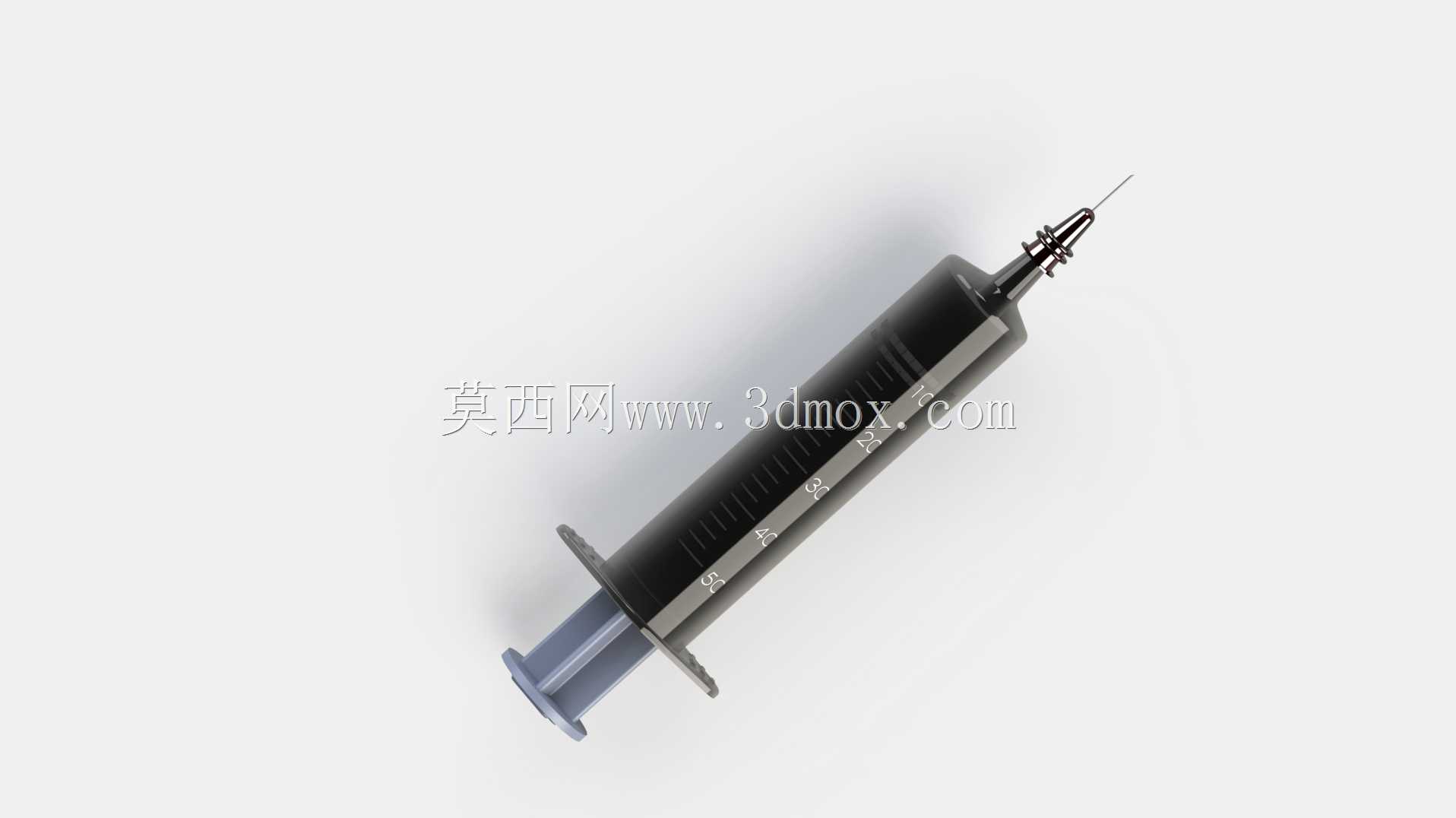

医用一次性带针头注射器结构设计

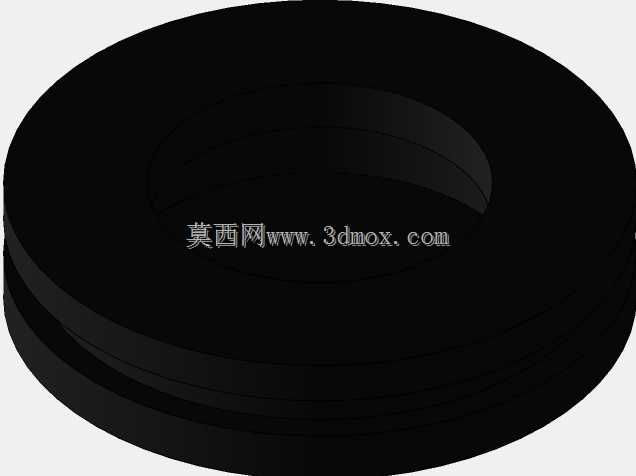

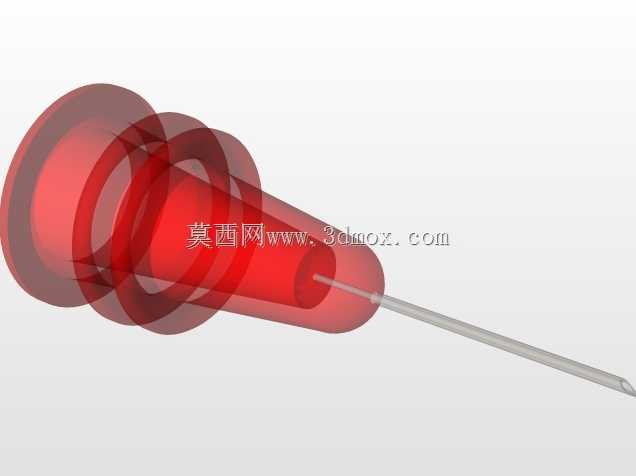

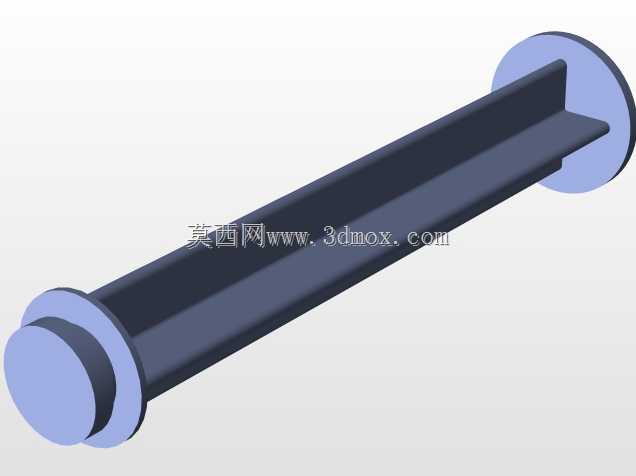

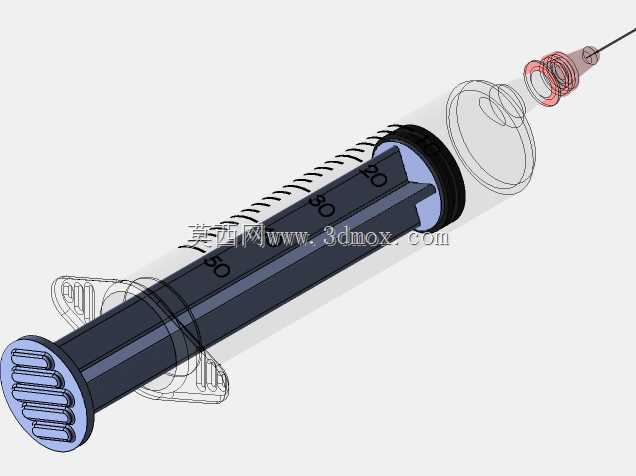

日常临床场景中，这类带针头的注射器是最基础也最核心的给药器械，覆盖从门诊肌注、静脉推注到实验室微量取样、医美精细给药等多类场景，设计时首先要匹配不同使用场景的容量适配逻辑，小容量规格侧重药液推送精度，大容量规格侧重握持施力的便利性。从结构设计逻辑来看，整套组件分为针筒、推杆、橡胶活塞、针头座、不锈钢针管几个核心部分，针筒外壁的刻度标识做了凹凸成型处理，避免印刷涂层脱落导致的剂量读取误差，刻度的分度值根据容量规格做对应匹配，小容量型号分度值更小，满足微量给药的精度要求。针筒尾部的翼缘结构是受力核心，设计时做了圆弧过渡处理，避免医护人员长时间操作时硌手，同时翼缘的宽度经过反复校核，保证食指和中指搭靠时的受力面积足够，推注过程不会出现打滑偏移。推杆前端的橡胶活塞是密封核心，过盈量的控制直接影响推注阻力和药液密封性，过盈量太大会导致推注卡顿，医护人员难以稳定控制推注速度，过盈量太小则会出现药液渗漏、给药剂量不准的问题，设计时活塞的唇边结构做了双道密封设计，既能保证沿针筒内壁滑动时的顺畅度，又能在静置和推注状态下都杜绝漏液风险。针头座和针筒头部的连接采用标准鲁尔接头结构，锥度匹配通用标准，既可以适配不同规格的针头替换，也能保证连接后无松动漏液，针头部分的针管采用薄壁不锈钢设计，在保证结构强度的前提下最大化内径，减少推注时的药液阻力，针尖的斜面角度经过优化，穿刺时能最大程度降低组织损伤，减少患者痛感。整套结构的安装边界需要适配自动化组装生产线的工位要求，各零件的同轴度公差控制在合理范围内，保证自动化装配时能顺利完成针头座压装、活塞套装、推杆插入等工序，不会出现卡料、装配错位的问题。针筒的透明度设计选用高透光医用级材质，方便医护人员观察药液状态、排查气泡，推杆尾部的按压板做了防滑纹理处理，拇指按压时不会打滑，推注过程可以精准控制推送速度，满足不同给药场景的流速要求。在结构细节上，针筒内壁的粗糙度要求极高，避免橡胶活塞滑动时出现卡顿、跳停的问题，保证推注过程的线性流畅，尤其是在心血管急救、麻醉给药等对推注速度稳定性要求极高的场景，流畅的推注手感能直接提升给药的精准度，避免流速波动带来的临床风险。针头的固定部分做了防拉脱结构，保证正常使用过程中针头不会从针座脱落，避免断针、针头脱落的医疗事故，整套结构的所有棱角都做了圆角处理，没有尖锐毛刺，避免生产组装和临床使用过程中划伤操作人员。
