手动驱动防雨百叶窗结构设计

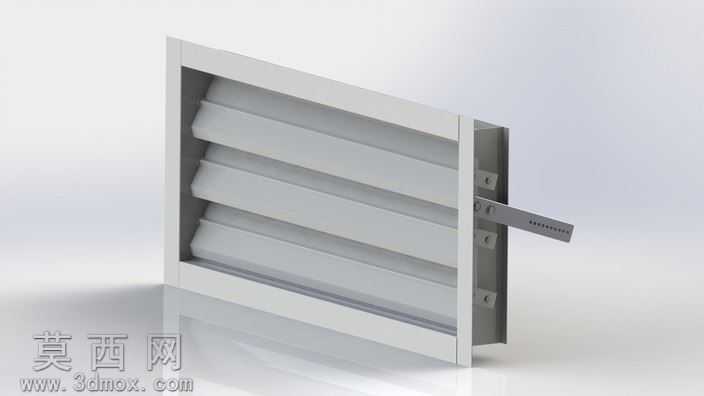

本作品为手动驱动式防雨百叶窗的三维设计成果，建模阶段采用参数化设计思路，先对百叶窗外框进行基准定位，绘制矩形外框的截面轮廓后通过拉伸命令生成基础框体，框体边缘预留了叶片转轴的安装孔位，孔位间距经过等距阵列排布，保证每片百叶的安装位置精度一致。叶片部分采用带导流弧度的截面设计，建模时先绘制叶片的倾斜导流截面，通过拉伸生成单片叶片实体后，在叶片侧端添加与驱动连杆连接的铰接凸台，凸台上预留铰接轴的配合孔，所有叶片完成单体建模后，通过装配约束将叶片逐一安装到外框的转轴孔位，保证叶片转动时无干涉卡滞。驱动结构部分设计了外置操作拨杆与内部联动连杆，拨杆与最外侧叶片的转轴刚性连接，连杆通过铰接副与每片叶片的侧端凸台相连，建模时对铰接位置添加了转动配合约束，模拟实际拨动拨杆时所有叶片同步偏转的运动效果，可实现百叶全开、全闭以及任意角度的停留调节。材质与渲染阶段，外框与叶片均采用哑光铝合金材质参数，调整材质的粗糙度与金属度参数还原铝合金型材的哑光质感，驱动拨杆与连杆采用同系金属材质，渲染时添加柔和的环境光与侧方补光，突出叶片的导流弧度与结构层次，同时模拟百叶闭合状态下的防雨遮挡效果，叶片闭合时相邻叶片的边缘存在重叠搭接量，可阻挡雨水从叶片缝隙渗入室内，开启状态下叶片的倾斜角度可引导气流流通，同时避免外部雨水被气流裹挟进入。设计过程中重点验证了叶片转动的行程范围，确保拨杆拨动到极限位置时叶片可完全闭合实现密封防雨，拨动到另一极限位置时叶片处于最大通风角度，同时对连杆的铰接位置进行了尺寸优化，避免叶片转动过程中连杆与外框内壁发生碰撞干涉，整体结构紧凑，手动操作逻辑清晰，兼顾通风调节与防雨防护的双重功能，可直接用于门窗配套五金构件的设计参考与生产打样验证。
