麦基西克2吨3英寸起重滑车天轮结构设计

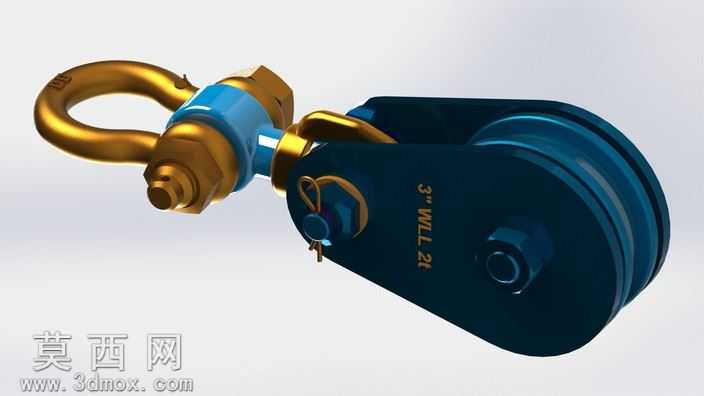

本作品为麦基西克额定载荷2吨、适配3英寸绳径的起重天轮（即起重滑车）三维建模作品，建模过程严格遵循起重吊具的实际工程尺寸比例，完整还原了该款滑车的全部功能结构与外观细节。建模阶段首先梳理起重滑车的核心组成逻辑，将整体结构拆分为顶部卸扣连接组件、侧架护板、滑轮主体、轮轴紧固件、侧部锁止结构五大模块，逐模块进行特征搭建：顶部卸扣部分采用锻造曲面建模，还原了高强度卸扣的圆弧过渡、螺纹销轴的配合结构，销轴与卸扣本体的间隙配合、开口销限位结构均做了精准还原，确保结构逻辑符合实际起重配件的装配要求；侧架护板采用厚钢板冲压成型的特征建模，还原了护板表面的载荷标识刻印、侧边的加强折边、与轮轴配合的安装孔位，护板表面的漆面质感、边缘的倒角处理均按照实物工艺做了细节处理；核心滑轮部分采用带绳槽的轮体结构建模，精准还原了适配3英寸钢丝绳的U型绳槽弧度、轮体内部的减重空腔、轮轴配合的轴承安装位，轮体与侧架之间的间隙、转动避让空间均按照实际装配公差做了预留，确保模型可直观展示滑轮的转动功能逻辑；侧部的加油嘴、锁止销等小部件也逐一做了精细化建模，还原了小零件的安装位置与外形特征。材质渲染阶段针对不同部件的实际材质做了区分设置：顶部卸扣、销轴等承力锻造件采用镀金高强度合金钢材质，调整金属粗糙度与反光参数，还原锻造金属的厚重质感与表面细微的锻造纹理；侧架护板采用深蓝色工业烤漆材质，调整漆面的漫反射与高光参数，还原工业漆面的哑光质感与轻微反光效果；滑轮轮体采用深色高强度合金钢材质，绳槽位置做了轻微的磨损质感处理，还原起重滑轮长期使用后的真实外观细节；销轴、锁止销等小零件采用发黑处理的金属材质，与主体部件形成清晰的材质区分。整体建模过程采用自底向上的装配设计思路，先完成单个零件的特征建模，再按照实际装配关系完成组件配合，所有配合关系均符合机械装配逻辑，无干涉错位问题，可直观展示该款起重天轮的完整结构与装配关系，清晰呈现起重滑车的载荷传递路径与工作原理，可用于起重配件的结构展示、吊装方案演示、五金产品宣传等场景。
