带挂钩拉伸式延长弹簧结构设计

这类带双挂钩的拉伸延长弹簧，在工业场景里的覆盖范围极广，小到低压电器的触点复位结构、小型自动化设备的张紧机构，大到工程机械的操作杆回位、输送线的张紧轮组、农机的离合操纵结构，都能见到这类构件的身影，它的核心作用是在受轴向拉力时产生反向回弹力，既可以实现构件的自动复位，也能通过自身的弹性形变吸收冲击能量、储存弹性势能，还能为柔性连接的部件提供持续的张紧拉力，避免传动或连接结构出现松脱、错位的问题。

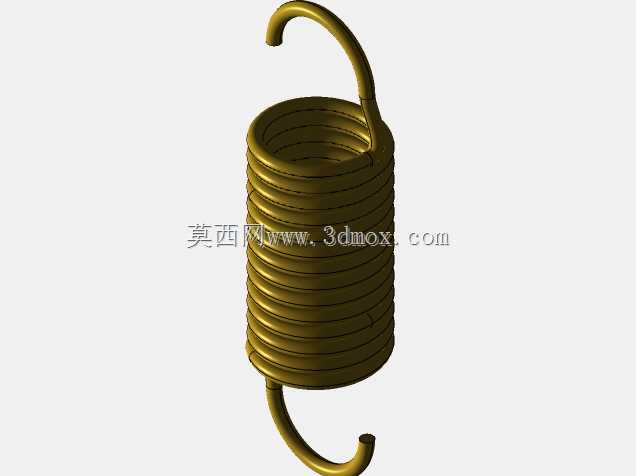

从设计逻辑来看，这类弹簧的本体采用等节距密圈螺旋结构，无载荷状态下簧圈之间紧密贴合，和压缩弹簧的预留间隙结构完全不同，这种密圈设计可以在有限的轴向长度内获得更长的有效拉伸行程，同时保证簧圈在受拉过程中受力均匀，避免局部应力集中导致的疲劳失效。两端的挂钩采用和簧体同材质的簧丝一体弯折成型，挂钩的弯曲半径做了圆滑过渡处理，没有尖锐的折角，能大幅降低挂钩根部的应力集中系数，避免长期受拉时挂钩从根部断裂。挂钩的开口方向和尺寸是设计时的重点，需要匹配安装位的挂轴直径、安装空间的边界尺寸，既要保证安装后不会轻易脱钩，也要避免挂钩尺寸过大导致和周边构件发生运动干涉。

在实际选型和建模过程中，需要先明确安装位的两个固定点之间的最小与最大距离，确定弹簧的自由长度、极限拉伸长度，再根据需要提供的拉力值匹配簧丝直径、簧圈中径、有效圈数：簧丝越粗、簧圈中径越小，弹簧的刚度就越高，相同拉伸长度下能提供的拉力就越大；有效圈数越多，弹簧的刚度越低，允许的极限拉伸行程就越长。建模时需要注意簧丝的螺旋升角要和密圈结构匹配，挂钩的弯折段要和螺旋簧体顺滑衔接，不能出现几何面的断裂或重叠，否则后续做有限元受力分析时会出现应力计算失真的问题。另外这类弹簧安装时要保证拉力方向和弹簧轴向重合，避免出现偏载，偏载会导致簧圈局部受力过大，大幅缩短弹簧的使用寿命，在有腐蚀、高温的特殊使用场景下，还需要对应调整簧丝的材质，比如腐蚀环境选用不锈钢材质，高温环境选用合金弹簧钢，同时在建模时预留出材质对应的形变余量，避免高温下弹簧刚度下降导致拉力不足。
