平衡臂配套扭力螺丝刀固定外壳结构

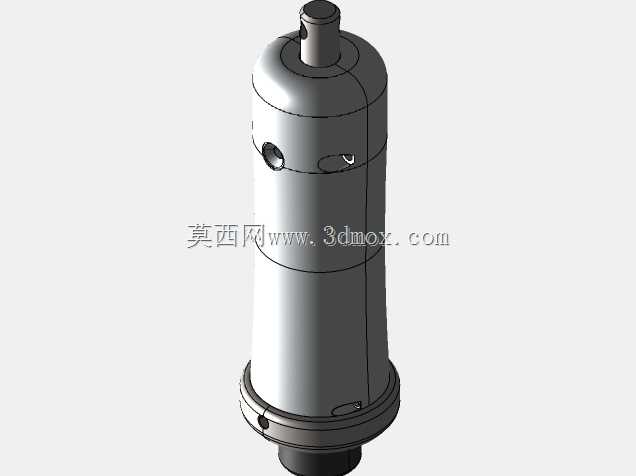

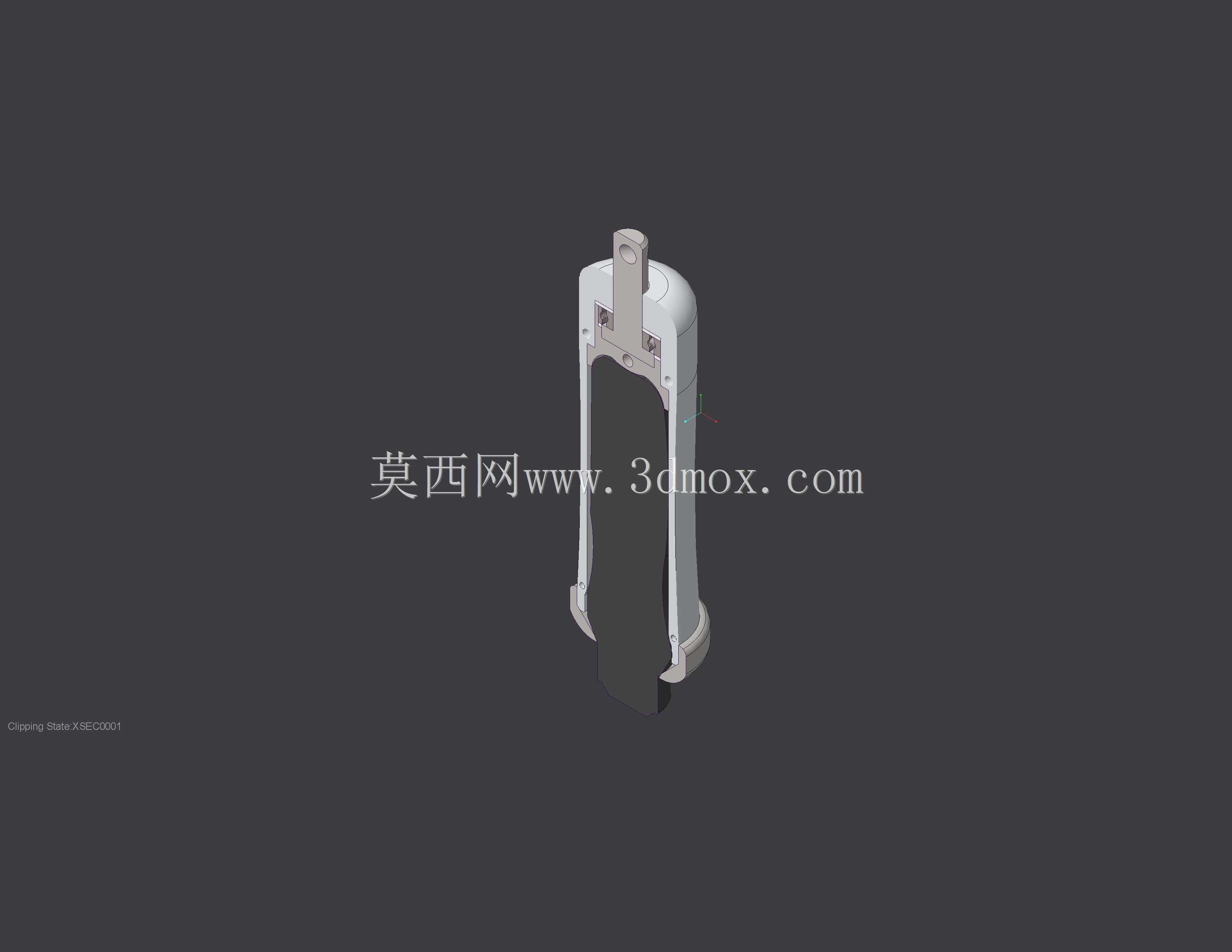

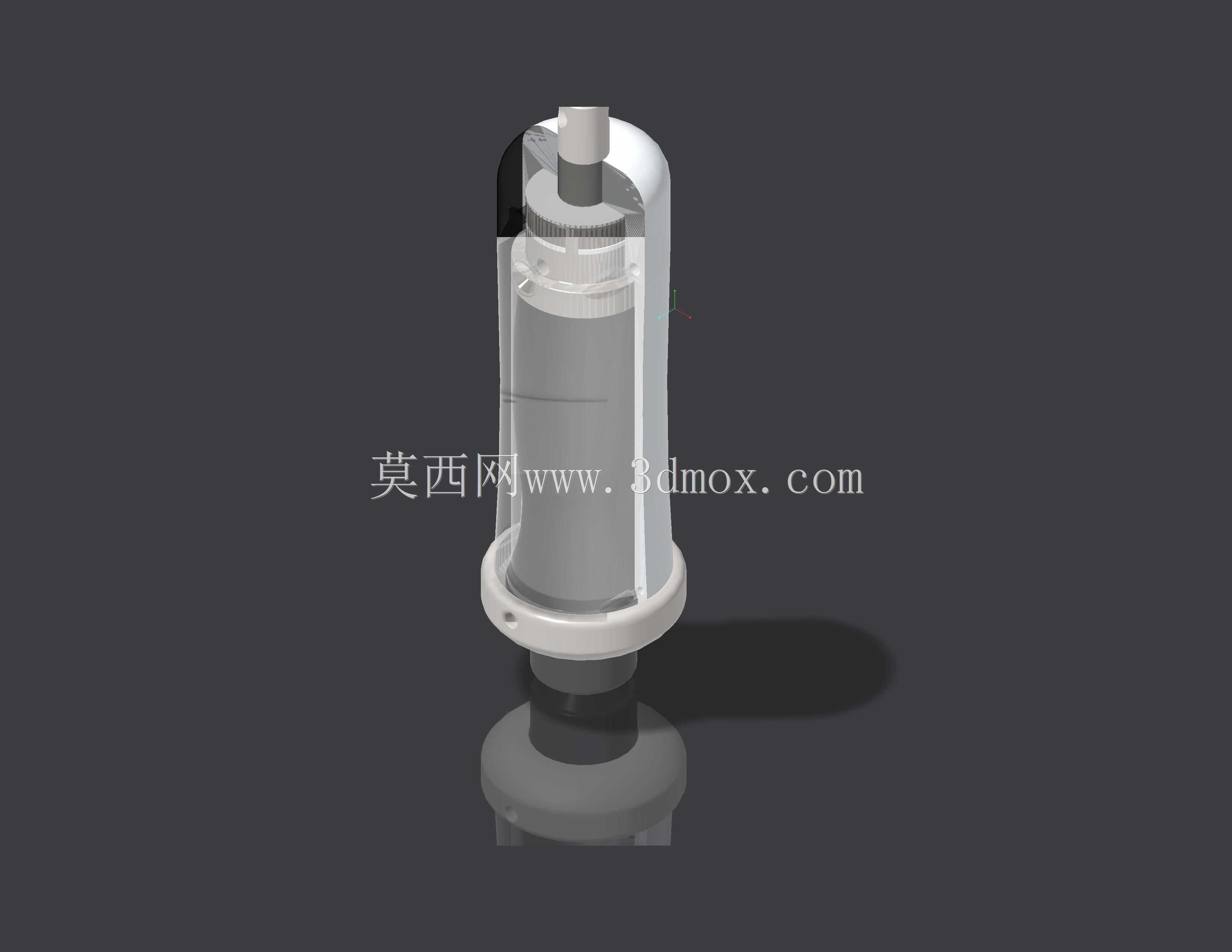

在产线辅助装配的工位布局里，扭力螺丝刀的固定防护结构一直是影响作业效率与工具寿命的关键细节，这款铸铝材质的外壳结构，正是针对Mountz EMT-50型扭力螺丝刀与平衡臂的配套安装场景开发的适配部件。日常装配作业中，悬挂在平衡臂上的扭力螺丝刀如果缺乏可靠的固定限位，作业间隙容易出现晃动磕碰，既可能导致工具校准精度偏移，也会在作业人员取放时产生多余的动作损耗，这款外壳的核心作用就是将螺丝刀主体牢牢约束在平衡臂的悬臂端，让工具始终处于作业人员顺手的取放位置，同时隔绝作业过程中可能出现的外物磕碰。从结构设计逻辑来看，外壳采用分体式铸铝成型，整体为同轴圆柱腔体结构，内腔尺寸完全匹配EMT-50螺丝刀的主体外径，侧壁预留的两个钻孔位是安装固定的核心点位，装配时需要先对螺丝刀对应位置做适配性的点位标记，钻孔后通过紧固件将螺丝刀与外壳腔体锁固为一体，再将外壳整体与平衡臂的悬臂套管对接。这里需要注意的是，原有平衡臂的悬臂端套管需要做对应尺寸的修配，确保外壳与套管的配合间隙控制在0.1mm以内，避免工具悬挂后出现径向晃动。外壳底部做了外翻的法兰限位边，这个结构一方面是在插入套管时起到轴向定位作用，防止外壳从套管端滑脱，另一方面也能承接作业过程中可能滴落的润滑油或装配碎屑，避免杂物进入悬臂内部影响平衡臂的弹簧回弹结构。外壳上部做了半开放的观察缺口，不需要拆解外壳就能快速查看螺丝刀的扭矩调节刻度，日常校准扭矩时不用反复拆装结构，减少维护的工作量。从安装边界来看，外壳整体外径比原有悬臂套管大6mm，轴向长度覆盖螺丝刀主体70%的握持段，安装后不会干涉螺丝刀的批头更换操作，也不会影响作业时手腕的握持角度，作业人员握持螺丝刀作业时，外壳的下端边缘刚好处于握持位置的上方，不会硌手同时能给手腕提供一个轻微的依托点，长时间重复锁付作业时能降低一定的疲劳感。铸铝材质的选用也兼顾了重量与强度需求，整体重量不到150g，不会给平衡臂增加额外的负载，同时铸铝的表面硬度足够应对日常的磕碰摩擦，不需要额外做表面喷涂处理就能满足车间的使用环境要求，腔体内部的圆角过渡处理也避免了装入螺丝刀时刮伤工具的外壳表面。
