SteinDIY唱臂转盘机械结构设计

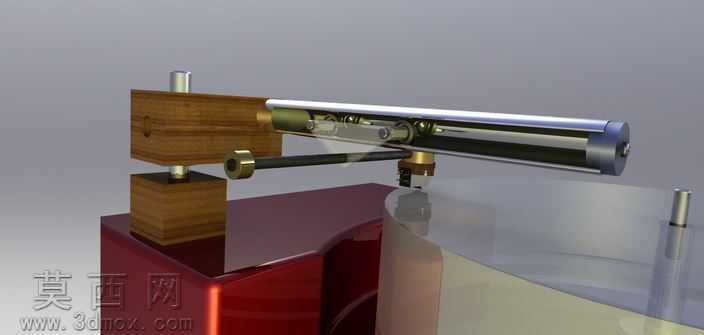

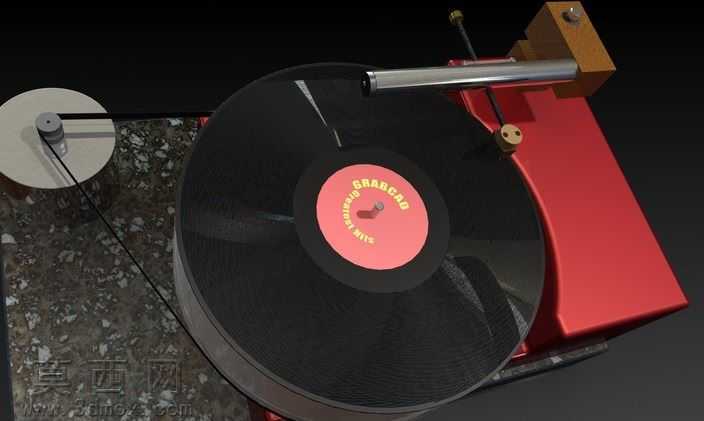

本作品为面向黑胶音频播放场景设计的DIY转盘唱臂机械结构，整体建模过程依托三维参数化设计软件完成，从核心功能需求出发拆解各部件的装配逻辑与运动关系，完整还原了唱臂循迹、转盘承载的核心机械原理。建模阶段首先搭建整体装配基准框架，以转盘的旋转中心轴为全局定位基准，依次完成底座支撑组件、木质固定基座、金属悬臂唱臂、配重调节结构、循迹导向杆等部件的参数化建模，每一个零件的尺寸都经过反复校核，确保各部件装配时不存在干涉问题，运动副的活动范围符合黑胶唱盘的实际使用需求。材质渲染阶段针对不同部件的物理属性做了精细化的材质区分：底部支撑基座采用高光亮面酒红色烤漆材质，通过调整反射率、粗糙度参数还原烤漆表面光滑莹润的质感，边缘处添加细微的倒角光影过渡，避免尖锐棱角带来的生硬感；中部固定块与悬臂连接座采用实木纹理材质，还原胡桃木的自然木纹走向，添加轻微的哑光凹凸质感，模拟实木加工后的细腻触感；核心唱臂主体采用抛光金属材质，模拟不锈钢镀铬的亮面金属效果，调整环境反射贴图让金属表面呈现自然的光影渐变，唱臂端部的唱头固定座、导向铜套等小零件分别做了黄铜、哑光黑塑料的材质区分，配重调节旋钮添加细微的滚花纹理，提升模型的真实感。结构设计上，该装置采用纯机械结构实现唱臂的循迹运动，无需额外电控元件即可完成唱头沿唱片纹路的平稳移动，横向导向杆与悬臂转轴的配合经过反复调试，确保唱臂移动时阻尼均匀无卡顿，木质基座既起到固定支撑作用，也通过材质本身的阻尼特性减少机械振动对音频播放的干扰，底座的重量设计经过优化，降低整体装置工作时的共振问题。设计过程中重点考量了DIY制作的可实现性，所有零件均采用常见的加工工艺即可制作，金属部件可采用车削、钻孔工艺完成，木质部件可通过常规木工加工实现，装配逻辑简单清晰，适合手工爱好者自行组装调试，整体结构在满足功能需求的前提下兼顾了外观的复古质感，将机械结构的精密感与木质材质的温润感相结合，既具备实用的机械功能，也拥有不错的展示效果。
