落地式家用紫色扇叶电风扇三维设计

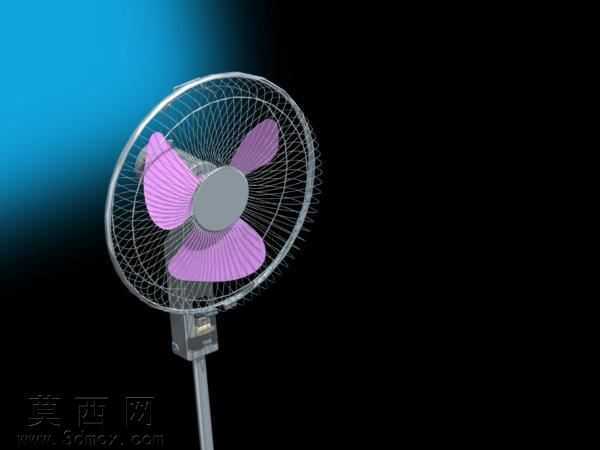

本作品为落地式家用电风扇的三维设计成果，建模阶段依托Pro/Engineer Wildfire4.0平台完成全参数化构建，严格遵循家用落地扇的真实尺寸比例进行1:1还原，从底部支撑结构、升降立杆、机头操控组件到扇头防护网、扇叶的每一处细节都做了精细化建模处理。建模过程中首先搭建整体装配骨架，确定各部件的装配基准与运动限位关系，底座部分采用圆角过渡的厚重造型设计，既保证视觉上的稳定感，也预留了配重结构的安装空间；升降立杆采用嵌套式伸缩结构建模，清晰还原了高度调节的卡位结构与锁紧组件的装配关系；机头部分完整构建了电机外壳、俯仰调节转轴、操控按键区域的细节特征，按键的凹凸纹理、外壳的拼接缝隙都做了贴合真实产品的处理。扇叶部分采用三片式紫色曲面设计，建模时通过曲面放样、边界混合命令构建流畅的翼型曲面，还原扇叶的倾斜角度与曲面弧度，保证后续结构仿真时送风逻辑的合理性；防护网采用环形钢丝阵列建模，通过径向与周向的钢丝交错排布，还原真实防护网的网格密度与固定卡扣结构，前后网罩的扣合结构也做了完整的装配约束。材质与渲染阶段，针对不同部件赋予对应的物理材质，扇叶采用半透明的紫色哑光塑料材质，调整材质的粗糙度与透光参数，呈现出柔和的塑料质感；网罩采用亮面镀铬金属材质，添加细微的环境反射效果，还原金属防护网的亮泽质感；立杆与底座采用深灰色磨砂塑料材质，与扇叶的紫色形成视觉对比，机头操控区域的按键采用深色哑光橡胶材质，区分不同功能区域的材质差异。渲染时采用侧方主光源搭配顶部补光的布光方案，在蓝色渐变背景下突出风扇的整体造型轮廓，阴影做柔化处理，让整体渲染效果干净清晰，完整展现产品的外观设计特点。结构设计上充分考虑家用落地扇的使用场景，俯仰调节结构预留了合理的转动角度范围，升降结构的卡位设计保证高度调节时的稳定性，整体装配采用自下而上的建模逻辑，各部件之间不存在干涉问题，可直接用于后续的结构验证、外观展示或者3D打印样件制作，完整还原了家用落地扇的外观特征与结构逻辑。
