木质C形螺旋夹紧工装结构设计

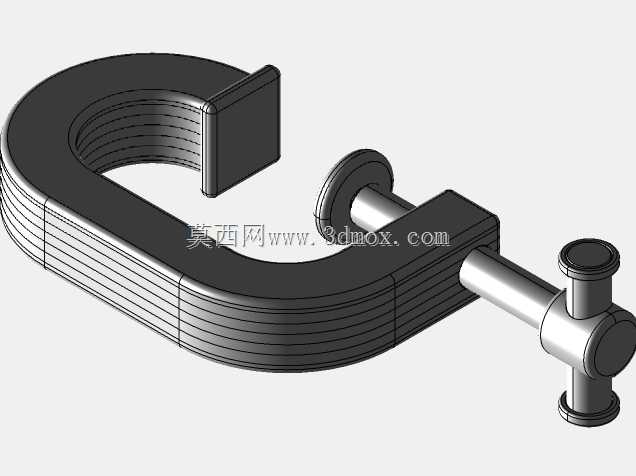

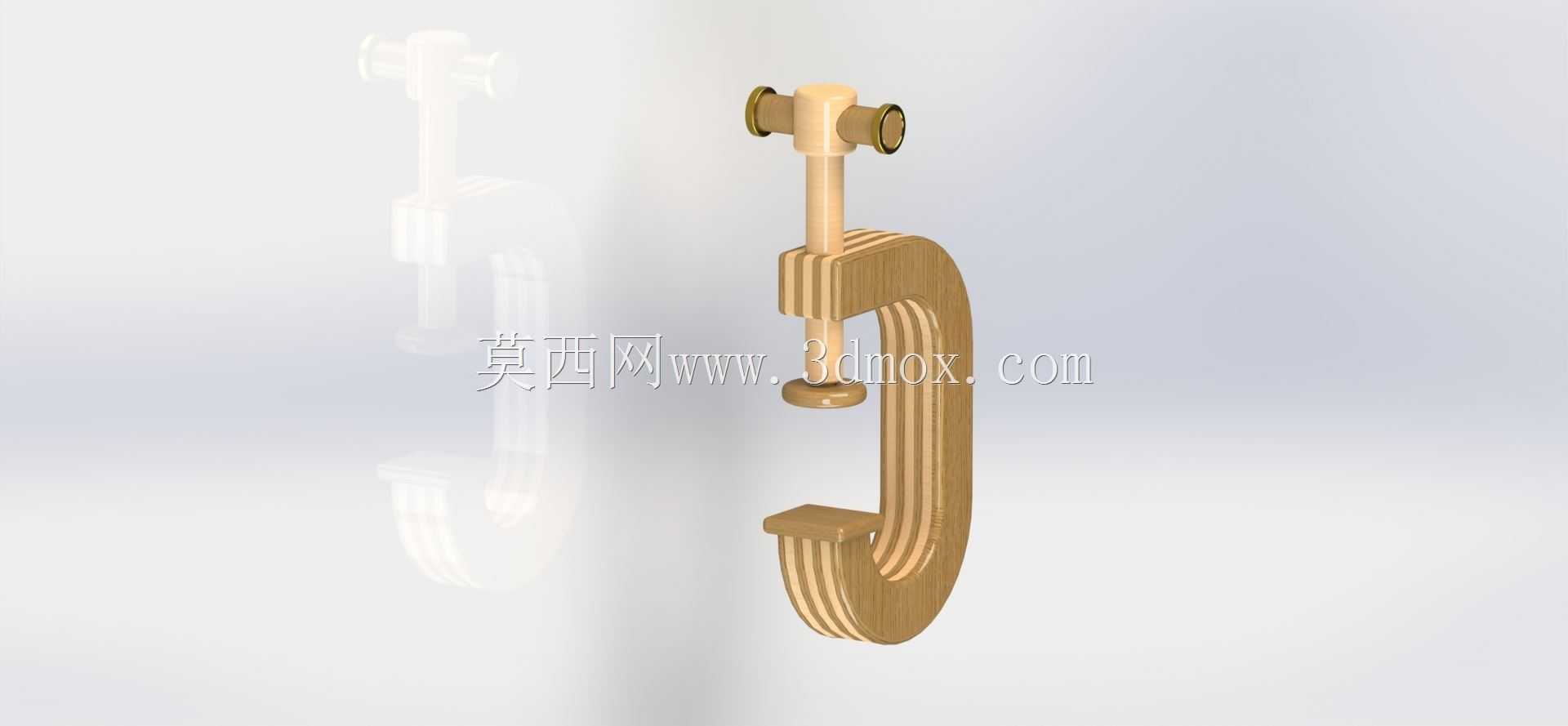

这款C形夹紧结构主要面向小件固定、木工临时夹持、轻型工件粘接定位场景设计，整体采用C形开口框架搭配螺旋顶紧结构，开口方向的夹持行程可覆盖常规小件加工的固定需求，框架主体采用层压木质结构加工，相比金属夹具体重量更轻，适合手工操作场景下的频繁取放调整，不会对软质工件表面造成压痕损伤。从结构设计逻辑来看，C形框架的弧形过渡段做了等强度截面处理，夹持受力时框架的应力分布沿弧形段均匀扩散，避免直角拐角处的应力集中断裂问题，框架内侧沿长度方向开设的导向槽，可配合顶紧块的滑动限位，防止顶紧过程中压块出现偏转偏移，保证夹持面与工件表面完全贴合。螺旋顶紧组件采用T形端头设计，手动旋转时无需额外辅助工具，操作人员可直接通过手拧端头施加夹紧力，螺杆与框架上端的螺纹孔配合，传动过程平稳无卡顿，顶紧端的圆形压块采用活动铰接结构，可随工件被夹持面的角度自动微调贴合度，即使是带轻微斜度的工件表面，也能实现均匀施压，不会出现局部点压导致的工件变形。在安装与使用边界上，这款C形夹无需额外固定基座，可直接手持移动使用，整体外轮廓尺寸适配常规手工操作台的操作空间，开口深度可满足厚度在夹持行程内的各类板件、块件固定需求，无论是木工制作中的木料粘接临时固定、电子小件焊接时的线路板定位，还是手工模型制作中的零件粘接夹持，都能提供稳定的夹持力。设计过程中重点考量了手动操作的施力舒适度，T形旋转端头的直径与握持长度匹配成年人手掌的施力范围，旋转过程中不会出现硌手问题，木质框架的表面做了光滑打磨处理，握持搬运时不会划伤手部，相比同规格的金属C形夹，整体重量降低六成以上，长时间手持操作也不易产生手部疲劳。框架的C形开口朝向设计兼顾了操作视野需求，夹持工件时操作人员可直接观察到夹持位置的贴合状态，方便调整工件的装夹位置，避免夹偏导致的加工错位，螺旋传动的自锁特性可保证夹持状态下不会出现松脱，即使长时间持续夹持，夹紧力也能保持稳定，无需频繁二次拧紧。
